第九步：在YZ平面繪制草圖，尺寸如圖12所示。然后拉伸草圖，距離90mm，布爾減運算切除基體底面構建2條槽，如圖13所示。

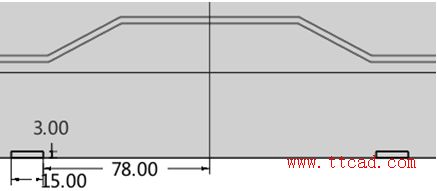

圖12 繪制草圖
圖13底部草圖與槽

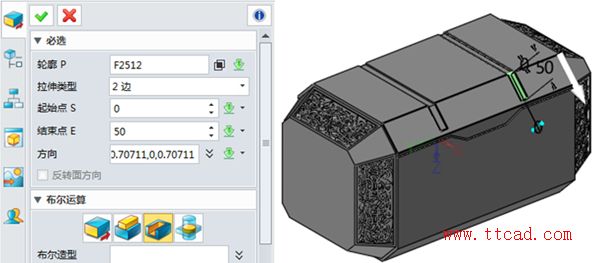

第十步：繼續選擇槽端面，運用“拉伸”命令，距離50mm，構建斜面上的槽，如圖14所示。
圖14斜面槽構建

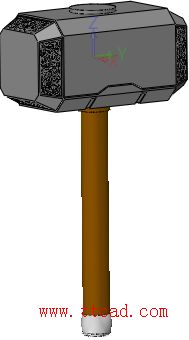

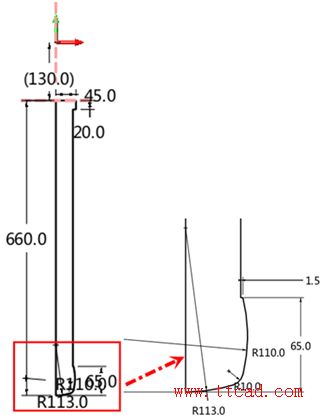

第十一步：構建圓柱體(R=65, H=10) 在基體頂面中心，在XZ平面新建草圖，繪制尺寸如圖15所示，運用“旋轉”命令構建如圖16手柄。
圖15 手柄草圖尺寸
圖16 手柄

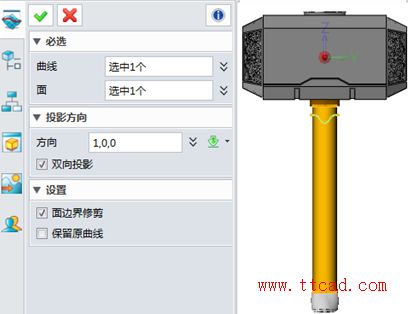

第十二步：在YZ平面繪制如圖17草圖, 運用“投影到面”命令，把曲線投影到手柄面上，如圖18所示。
圖17 草圖
圖18 投影曲線

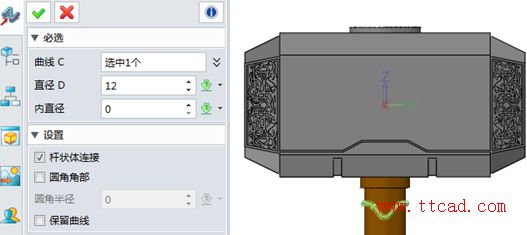

第十三步：運用“連接”命令，把手柄上曲線組合成一條, 然后運用“桿狀掃掠”命令生成直徑12圓桿，如圖19所示。
圖19 圓桿

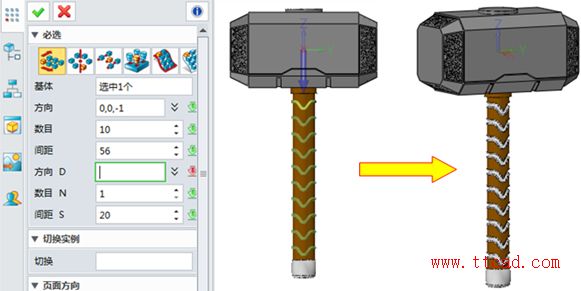

第十四步：沿Z軸方向陣列圓桿, 然后布爾減運算切除手柄構建凹槽，最后倒R=3.5mm角，見下圖。
圖20 陣列和布爾減運算

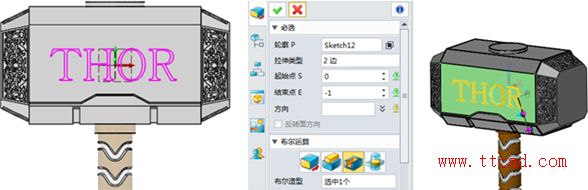

第十五步：運用 “預制文字”命令創建logo，然后拉伸字體切除基體創建logo效果，如圖21所示。
圖21 logo

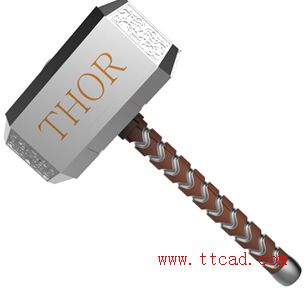

第十六步：打開內置 KeyShot 插件，然后對產品進行渲染，效果如圖22所示。
圖22 渲染效果圖
至此，我們就完成“雷神之錘”的建模設計了。在整個設計過程中，我們通過中望3D的草圖繪制、拉伸、旋轉、圓柱體、陣列幾何體、桿狀掃掠、組合等常用命令就輕松地完成了整個產品的建模操作。 本次實例中所運用的拉伸命令，是產品設計過程中最常運用到的功能之一，特別是在建模設計方面起到了非常關鍵的作用，因此，掌握并靈活運用拉伸功能，能夠幫助設計師提高設計效率，達到事半功 倍的效果。
