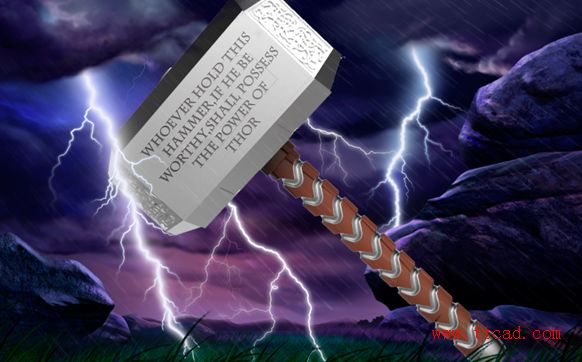

圖1 雷神之錘

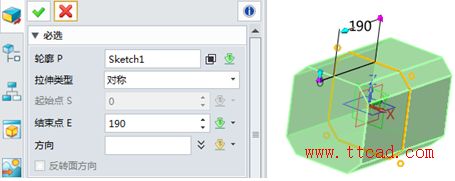

第一步：在XZ平面新建草圖，繪制如圖2尺寸草圖，然后進行草圖拉伸，選擇對稱類型，距離190mm，效果如圖3所示。
圖2 草圖
圖3 錘子基體

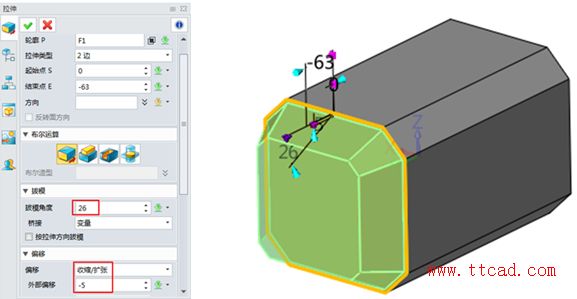

第二步：選擇基體左邊面為輪廓進行“拉伸”命令，距離-63mm，拔模26°，外部偏移-5mm構建左翼基體，如圖4。
圖4 拉伸

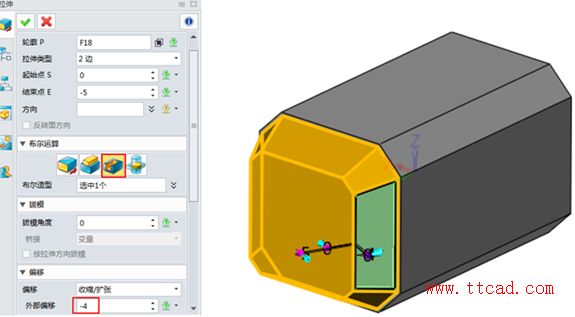

第三步：選擇斜面為輪廓進行拉伸命令，距離-5mm，外部偏移-4mm，進行布爾減運算構建凹槽，在其它3個面重復以上步驟生成同樣效果凹槽，如圖5所示。
圖5 拉伸切除體
第四步：在YZ平面新建草圖，繪制花紋草圖，如圖6所示。

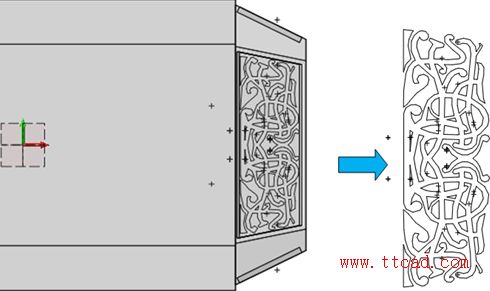

圖6 花紋草圖繪制

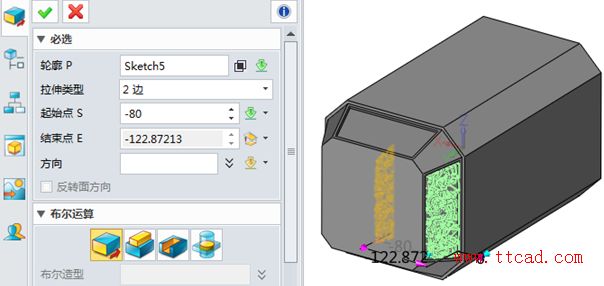

第五步：完成草圖進行拉伸命令，啟始點-80mm，結束點選擇斜面，如圖7所示。
圖7 構建斜面花紋

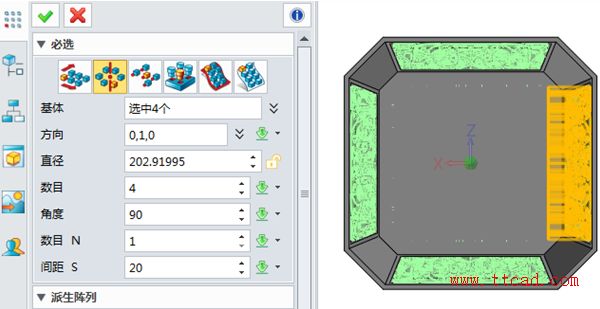

第六步：運用“陣列幾何體”命令，圓形方式陣列生成其它三個面花紋，如圖8所示。
圖8 陣列花紋
第七步：運用“鏡像”命令，選擇XZ平面鏡像生成完整基體，如圖9所示。

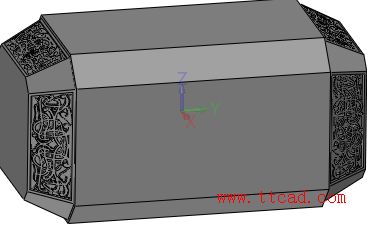

圖9 鏡像實體
第八步：在YZ平面新建草圖，繪制如下圖10所示尺寸，運用拉伸命令切除基體，構建2mm深槽，如圖11所示。

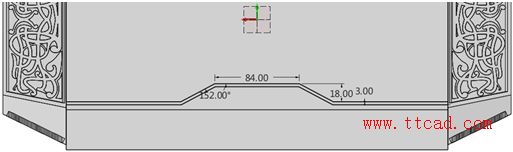

圖10草圖

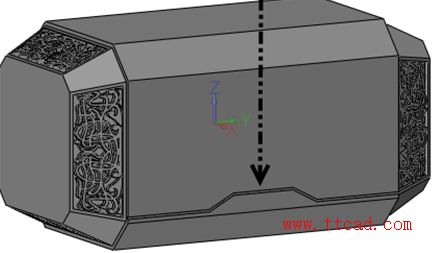

圖11拉伸切除槽
