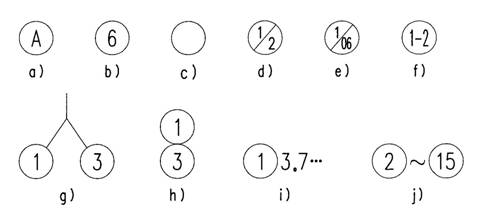

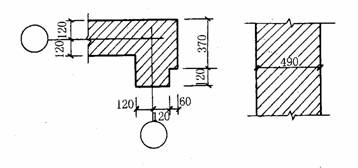

4.基本畫法4.1 尺寸標注    同一工程圖中只應采用一種形式，宜采用短斜線形式，如圖示1。圖1     尺寸數字、尺寸線、標注文字與尺寸線間距和尺寸界限設置要求：1、尺寸界線應用細實線繪制，通常一端應離開被標注圖樣輪廓線2mm，另一端超出尺寸線2~3mm。圖樣輪廓線也可用作尺寸界線。尺寸起止符號一般用中粗斜短線繪制，其傾斜方向應與尺寸界線成順時針45o角，長度為2mm。2、圓弧及圓的直徑、半徑尺寸標注用箭頭表示法表示，如圖示2。    圖23、文字一般應標注于尺寸線上方，當間距過小無法標注清晰時，也可標注在尺寸線的下方或外側，并應與尺寸線間距盡量保持一致。當尺寸標注在圖樣輪廓內時，不應與圖線、文字及符號等相交，如圖示3。圖34、圖樣輪廓線以外的尺寸界線距圖樣最外輪廓之間的距離通常為10mm，平行排列的尺寸線間距為7~10mm，各條平行排列的尺寸線間距應保持一致。    在電子模板文件（.dwt）中，提供了1:1、1:50、1:100和1:500四種常用比例的尺寸標注樣式。若要使用其他比例的尺寸標注樣式，請進入“Dimension Styles”對話框，點擊“Geometry”按扭，在彈出的對話框中找到“Overall Scale”項，將其值改為所需要的值（例：所需比例為1:200，則將‘Overall Scale’值改為200）。然后，點擊“OK”按扭回到“Dimension Styles”對話框，再依次點擊“Save”和“OK”按扭即可。4.2 標高標注標高符號以直角等腰三角形表示，其豎向圖面高度為3mm。標高應注在標高三角側向橫線的上（下）方。如圖示4。當標注總平面圖室外地坪標高符號時，應將三角涂黑表示。圖4 4.3 定位軸線標記    定位軸線標記有下列方式：    一般定位軸線標記，見圖5中的a)、b)；    通用詳圖的定位軸線標記，見圖5中的c)；    附加軸線的定位軸線標記，見圖5中的d)、e)；    分區軸線的定位軸線標記，見圖5中的f)；    詳圖多引用的定位軸線標記，見圖5中的g)、h)、I)、j)。圖5    定位軸線不得進入圓內，且圓心應在定位軸線的延長線上；引出標注中定位軸線的一端點可與引出線的引出點相接，引出線應與圓相接，且圓的圓心應在引出線的延長線上。定位軸線標記中軸線編號在圓中的定位點、字高、字寬調整系數宜遵守表1、表2、表3和表4的規定。表1  軸線編號在8mm圓中定位軸線編號字符個數軸線編號軸線編號定位點例字高，mm字寬調整系數151.0（X0，Y0）
