CAD繪制、觀察圖形的時候，有些圖形并不是水平的，不僅看著歪脖子久了容易頸椎痛，同時由于不水平，使我們繪圖的時候空間感覺不太好，繪圖不準，所以我們需要把它們擺正。

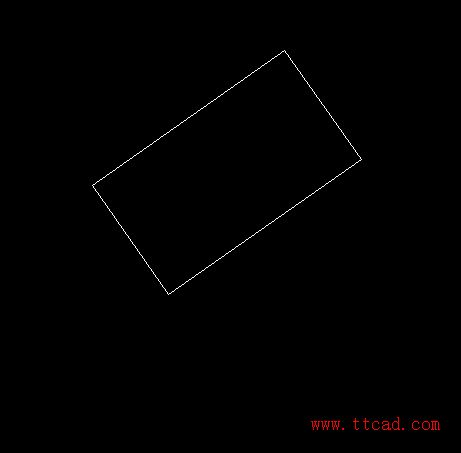

    如下圖的矩形為例子。

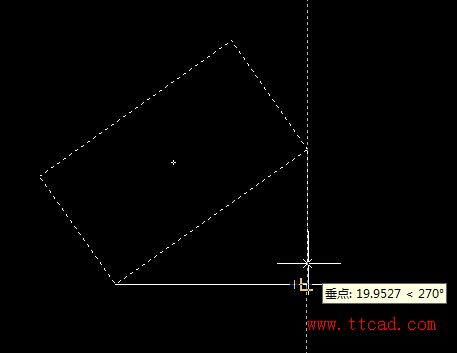

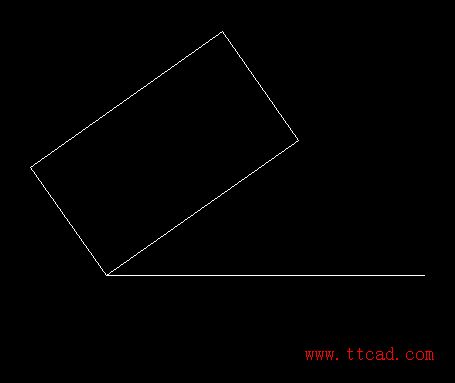

    為了更好的把圖形擺正，我們先在CAD做下面的工具欄中打開“正交”，繪制一條以矩形端點為起點的水平線，然后記得把正交關掉，不然旋轉不了水平。

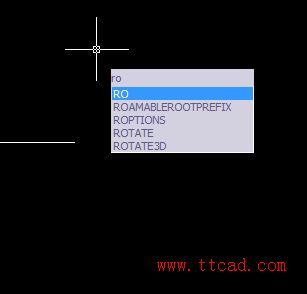

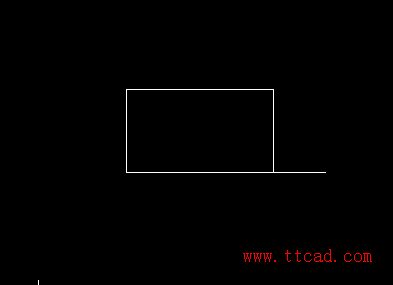

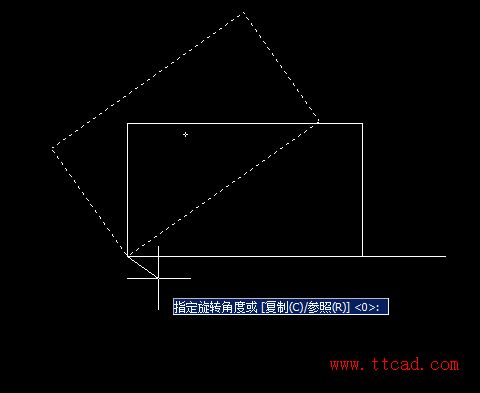

    第一種方法：輸入命令符“RO”，旋轉矩形為對象，右鍵確定，然后移動邊與水平線重合，這樣，矩形就擺正了。

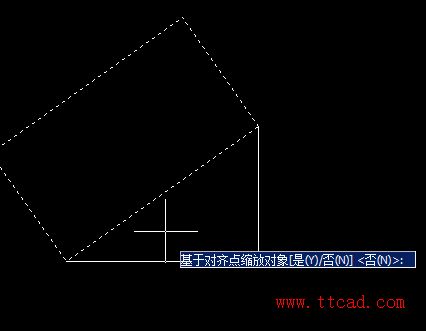

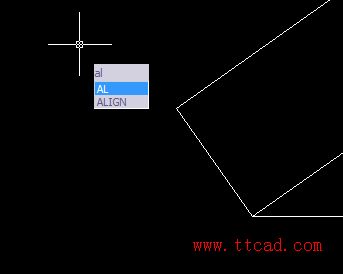

    第二種方法，輸入命令符“AL”，選擇矩形為對象，右鍵確定，然后選擇矩形最下面的點為第一原點，線段原點為第一目標點，然后選擇第二遠點，將第二目標點選擇在直線上。對于其他圖形也一樣，選擇一條直線與水平線重合，或者選擇兩個在一條直線的點與水平線重合。然后就到了比較重要的一步，CAD軟件詢問要不要“對齊點縮小對象”，為了圖形保持原樣，我們選擇否。
