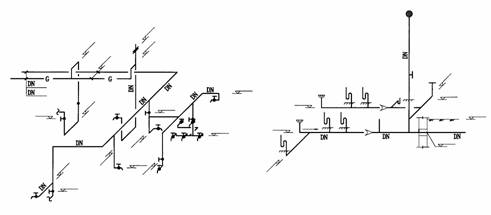

混凝土空心磚木質件自然土壤夯實土壤鋼筋混凝土     其他剖面式樣見附錄三。注：1、以上普通磚、金屬材料、多孔材料、自然土壤以及夯實土壤的圖例中斜線一律為45度。2、混凝土、鋼筋混凝土、金屬圖例中，在圖形較小時可以涂黑。3、鋼筋混凝土圖例使用混凝土及普通磚圖例通過Hatch命令疊加。3.6 投影法    管道透視圖按45度正面斜軸測法繪制。管道透視圖的布置方向應與平面圖一致。圖面表達形式如下圖所示：3.7 圖層管理    不同類別內容應分層設置。標準圖框中已設定圖框?qū)蛹疤畋韮?nèi)容層，填表內容層用于填寫圖簽中的內容，請勿在該二層內繪圖或?qū)懻f(shuō)明文字。繪圖與設計說明應根據各專業要求另設圖層。圖層名原則上用中文命名，設置原則：專業名―圖層類別，常用圖層名見附錄二（中文）。中外合作設計需要時，圖層名可用英文命名，設置原則為：專業碼―英文簡稱，常用圖層名見附錄二（英文）。    專業碼分類如下：中文名英文名解釋通C各專業通用        Currency建A建筑              Architectural總G總圖              General plan結S結構              Structural水P給排水            Plumbing暖M采暖通風空調      HVAC（heating ventilation and air-conditioning）動D動力              Dynamics電E電氣              Electrical弱T弱電              Telecommunications室I室內　　　　　　　Interiors　　　　　　　其他X其他工種          Other disciplines
