實例操作：輸入REC命令，用相對坐標在命令提示窗口分別以參數（C）20、（F）20、（T）40、（W）5繪制(400×200)的矩形，繪制完后把各參數設置為0。
9、等邊多邊形：
執行Polygon命令，也可鍵入熱鍵“POL”，步驟：邊數→圓心→外接圓半徑，參數：（E）單邊長、（I）外接圓、（C）內切圓。

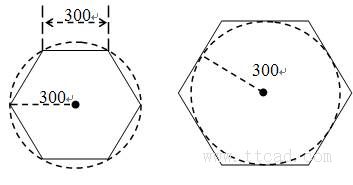

實例操作：輸入POL命令，用相對坐標在命令提示窗口分別以參數（E）L=300、（I）R=300、（C）R=300方式繪圖。
10、點：
①設置點樣式：下拉菜單[格式]中[點樣式]選擇點樣式設置點大小；
②執行Point命令，也可鍵入熱鍵“PO”，繪制點；
③繪制點的意義：輔助、分段（定長、等分）

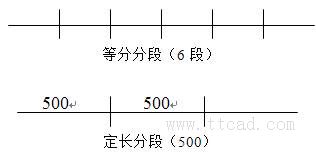

實例操作：（1）設置點樣式：下拉菜單[格式]中[點樣式]選擇點樣式、設置點大小為屏幕的10%；（2）在下拉菜單[繪圖]的[點]命令中執行[定數等分]命令，將長度為1600的直線等分成6段。（3）用[定距等分]將長度為1600的直線按500長度分段。
11、多段線（多義線）：
執行Pline命令，也可鍵入熱鍵“PL”，步驟：起點→端點，參數：（A）圓弧、（C）閉合、（H）半寬度、（L）長度、（U）放棄、（W）寬度。
實例操作：（1）輸入PL命令，起點→端點→（A）圓弧→圓弧→（D）變向→（L）直線→（C）閉合；（2）輸入PL命令（繪箭頭），起點→（水平向右）第二點→（W）100-0→（L）400。
12、樣條曲線：
執行Spline命令，也可鍵入熱鍵“SPL”，步驟：起點→列點→列點→方向。參數：（C）閉合、（F）擬合公差。
實例操作：輸入Spline命令，起點→第二點→第三點→第四點……（C）閉合→調整形狀。
13、多線（平行線）：
執行Mline（Multiline）命令，也可鍵入熱鍵“ML”，參數：（J）正對“T上、Z無、B下”、（S）比例、（ST）樣式、（C）閉合、（U）放棄。
實例操作：（1）新建多線樣式：新建樣式名(240W)→圖元偏移(120,-120)→封口(直線)；（2）輸入Ml命令；（3）設置（J）對正→（Z）無→（S）比例1。
14、填充命令
執行BHatch命令，也可鍵入熱鍵“H”，在填充對話框內設置：填充圖案、角度和比例、邊界。填充比例顯示效果與“公制”和“英制”單位有關相差25約倍。
實例操作：（1）240×500矩形中，選擇“其它預定義”圖案“SOLTD”填充圖形；
（2）240×500矩形中，選擇“其它預定義”圖案“AR-CONC”（比例1）填充圖形。再選擇圖案“LINE”，角度45°，比例20，再次填充圖形。
15、邊界創建
執行Boundary命令，也可鍵入熱鍵“BO”，在邊界創建對話框內選擇拾取點→選擇內部點→確定。
實例操作：在由5條直線構成的封閉區域，使用“邊界”命令創建一個封閉的5邊形。
