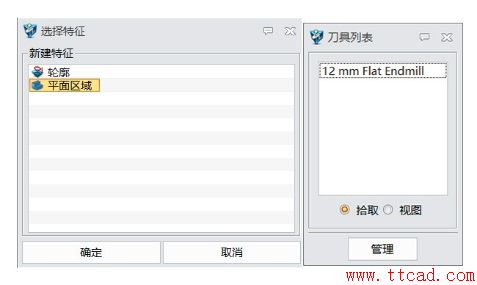

4.再插入“平坦面加工”工序，選擇特征中選擇平面區域，并讓刀具繼續選擇D12的平刀，如圖12。
圖12

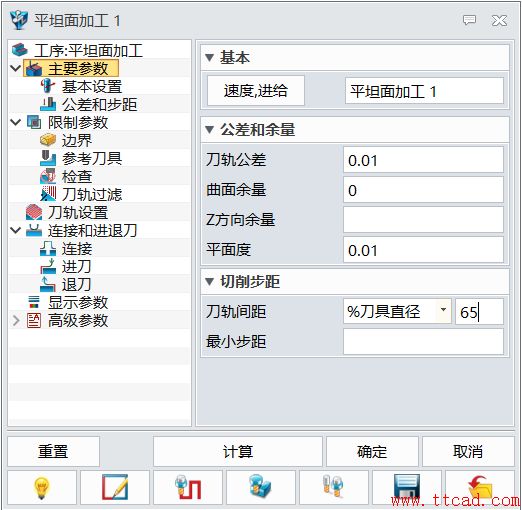

5.設置主要參數，刀軌公差為0.01，曲面余量為0，平面度為0.01，刀軌間距為65%，其它使用默認參數，如圖13。完成“平坦面加工”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。
圖13
第五步 凹槽加工

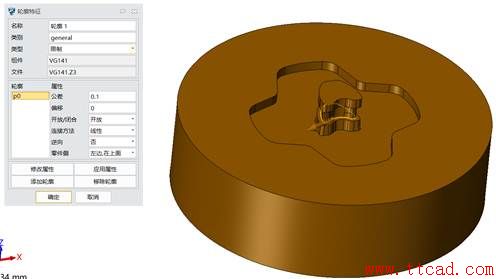

1.插入“輪廓”工序，凹槽的輪廓特征，如圖14。
圖14

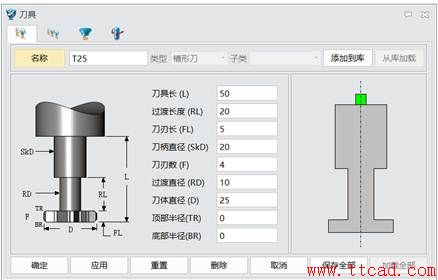

2.刀具選擇從庫加載，從刀具庫中選擇T25的槽形刀，如圖15。注意凹槽倒扣的尺寸不能超過T型刀避空的距離。
圖15

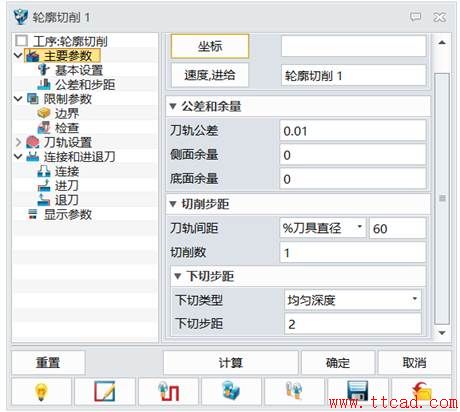

3.設置主要參數，刀軌公差為0.01，余量為0，刀軌間距為60%，下切步距2，其它使用默認參數，如圖16。完成“輪廓”參數設置后確定，不計算刀軌，等待其它工序完成后一起計算。
圖16
第六步 計算刀軌和檢查刀軌

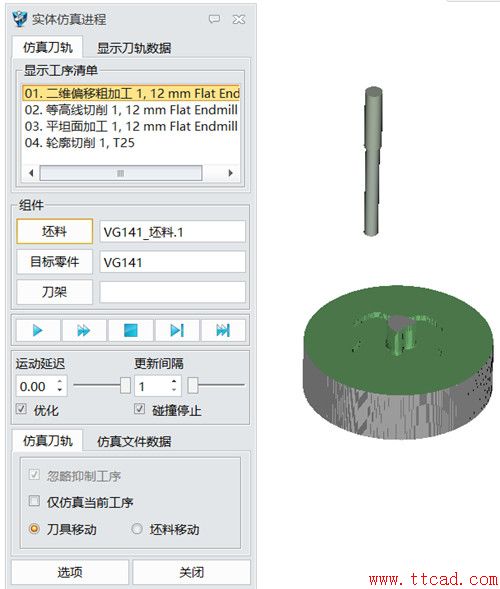

選擇所有工序計算刀軌，完成后使用實體仿真檢查刀軌有無過切和漏加工，如圖17。
圖17
第七步 后處理

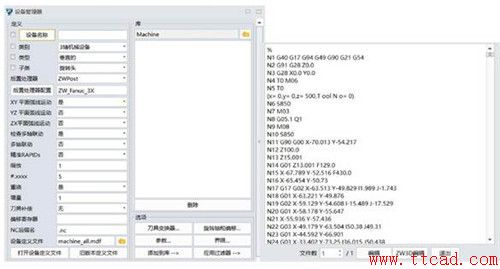

確認刀軌無誤后，選擇加工設備對應的后置處理器配置，生成NC代碼，如圖18。
圖18
到此，利用中望3DCAM功能完成零件的加工課程就完成了，熟練掌握粗加工以及T型刀使用等相關功能，對設計師提高自身CAM加工水平會有很大的幫助，還有更多其他刀具的具體使用方法待大家挖掘哦。
