9.4 注釋性文字
AutoCAD 2011可以將文字、尺寸、形位公差、塊、屬性、引線等指定為注釋性對象。
9.4.1 注釋性文字樣式
用于定義注釋性文字樣式的命令也是STYLE，其定義過程與9.1節介紹的文字樣式定義過程類似。執行STYLE命令后，在打開的“文字樣式”對話框中，除按在9-1節介紹的過程設置樣式后，還應選中“注釋性”復選框。選中該復選框后，會在“樣式”列表框中的對應樣式名前顯示圖標，表示該樣式屬于注釋性文字樣式。
9.4.2 標注注釋性文字
用DTEXT或MTEXT命令標注文字時，只要將對應的注釋性文字樣式設為當前樣式 ，或選擇標注注釋性文字，然后按前面介紹的方法標注即可。
9.5 創建表格
9.5.1 創建表格
單擊“繪圖”工具欄上的

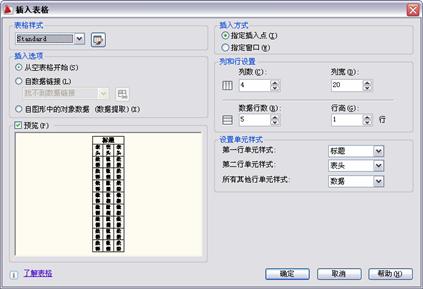

(表格)按鈕，或選擇“繪圖”|“表格”命令，即執行TABLE命令，AutoCAD彈出“插入表格”對話框，如右圖所示。
此對話框用于選擇表格樣式，設置表格的有關參數。其中，“表格樣式”選項用于選擇所使用的表格樣式?！安迦脒x項”選項組用于確定如何為表格填寫數據。預覽框用于預覽表格的樣式。 “插入方式”選項組設置將表格插入到圖形時的插入方式?！傲泻托性O置”選項組則用于設置表格中的行數、列數以及行高和列寬。 “設置單元樣式”選項組分別設置第一行、第二行和其他行的單元樣式。

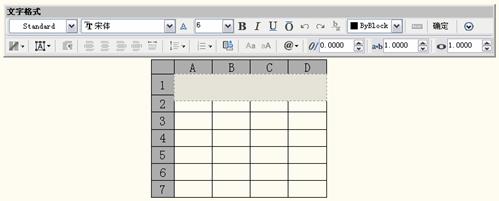

通過“插入表格”對話框確定表格數據后，單擊“確定”按鈕，而后根據提示確定表格的位置，即可將表格插入到圖形，且插入后AutoCAD彈出“文字格式”工具欄，并將表格中的第一個單元格醒目顯示，此時就可以向表格輸入文字，如下面的圖所示。
9.5.2 定義表格樣式
單擊“樣式”工具欄上的

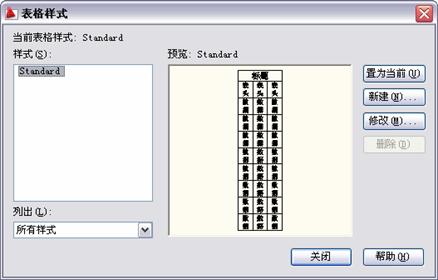

(表格樣式)按鈕，或選擇“格式”|“表格樣式”命令，即執行TABLESTYLE命令，AutoCAD彈出“表格樣式”對話框，如右下圖所示。
其中，“樣式”列表框中列出了滿足條件的表格樣式；“預覽”圖片框中顯示出表格的預覽圖像，“置為當前”和“刪除”按鈕分別用于將在“樣式”列表框中選中的表格樣式置為當前樣式、刪除選中的表格樣式；“新建”、“修改”按鈕分別用于新建表格樣式、修改已有的表格樣式。

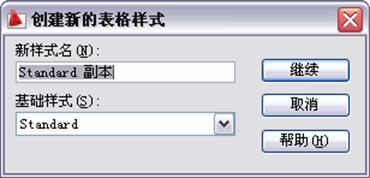

如果單擊“表格樣式”對話框中的“新建”按鈕，AutoCAD彈出“創建新的表格樣式”對話框，如下圖所示。
通過對話框中的“基礎樣式”下拉列表選擇基礎樣式，并在“新樣式名”文本框中輸入新樣式的名稱后(如輸入“表格1”)，單擊“繼續”按鈕，AutoCAD彈出“新建表格樣式”對話框，如后面的圖所示。
