我們知道，偏移分為兩種類型：一類是實體偏移，另一類是草繪偏移。本次與大家分享的是實體偏移在設計中的應用。當然，為了保證模型樹中的參數關系，偏移方式在設計中不會太過頻繁的使用，只針對某些部位的設計進行相關操作。

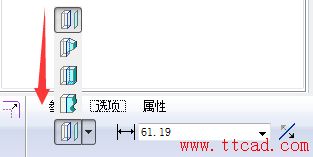

在Pro/E中“實體偏移”包含四種方式，圖示紅色箭頭向下依次為標準偏移特征、具有拔模特征、展開特征、替換曲面特征。
圖 實體偏移的四種方式
標準型偏移這個模塊實際上是曲面偏移，在實體操作中運用不是很多，只要選中需要偏移面，指定方向和距離即可；替換曲面偏移這個命令建議大家要慎用，還是文章開頭說的此命令牽涉特征父子關系太過于復雜，替換曲面偏移是將實體的表面用另一個曲面替換產生偏移，在操作之前得先復制一個目標曲面用于替換，若目標曲面發生修改有可能會導致報錯，無法再生，Pro/E 4.0之前的版本若特征父子關系不明確修改特征參數是一件很頭疼的事。
下面結合中望3D分享偏移在實際設計過程中的應用。
中望3D造型模塊下的“偏移”指的是實體的偏移，其包含“面偏移”和“體積偏移”兩種模式。
一、面偏移
“面偏移”可以直接將實體的某個面通過偏移來更改實體，這里的“面偏移”是以面為單位進行實體的偏移，“體積偏移”是以實體為單位，可對實體進行整體偏移。
接下來熟悉一下中望3D偏移命令的操作界面和定義
單擊工具欄“造型”→“面偏移”功能圖標，彈出“面偏移”對話框，有“面偏移”和“體積偏移”兩個選項，如圖1所示：
圖1

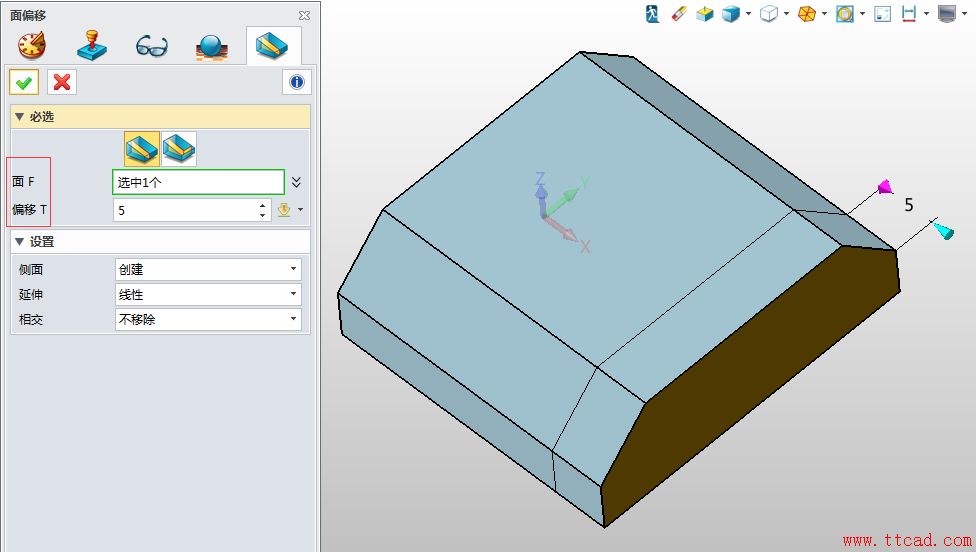

“面偏移”模式：分“常量偏移”和“變量偏移”，圖2所示為“常量偏移”方式：
圖2
各選項說明如下：
面F：定義需要偏移的面。不但支持實體中的面，也支持單個獨立的面。
偏移T：定義偏移距離，正數為向外偏移，負數為向內偏移。
側面：設置在偏移出現間隙時，是否創建側面。
延伸：當曲面在偏移時，由于是按面的法向方向偏移，有時需要在延伸方向上進行拉伸才能填補整個曲面，這時需要用到延伸功能。延伸有線性、圓形、反射和曲率遞減4種方式。
相交：若在偏移中產生相交情況，可以用該選項選擇是否移除相交部分。

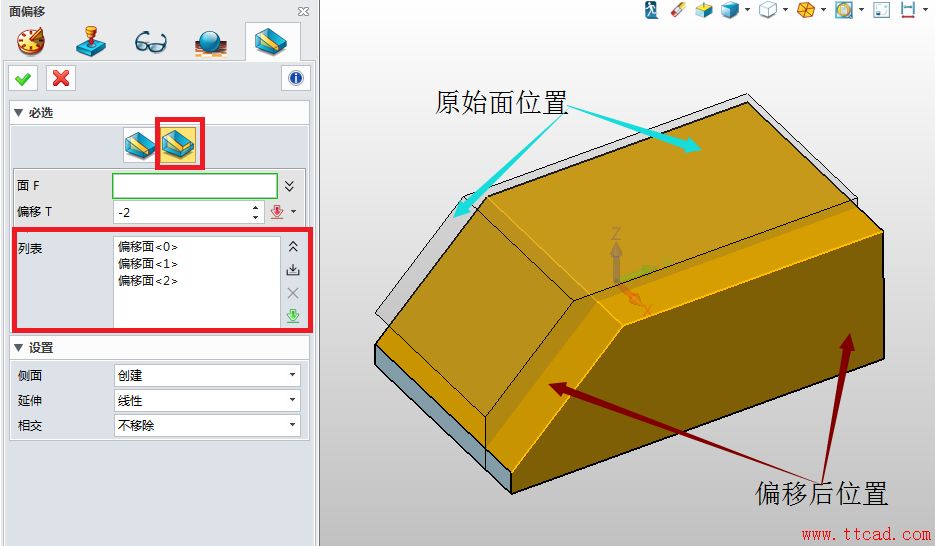

如果需要一次性進行多個曲面不同厚度的偏移，可選擇“變量偏移”，如圖3所示。
圖3
詳細的選項定義參照上述“常量偏移”，有一處操作不同的是“列表”，這里將顯示所有被選中進行偏移的面，在“列表”中可針對不同的曲面設置不同的厚度值。
二、體積偏移

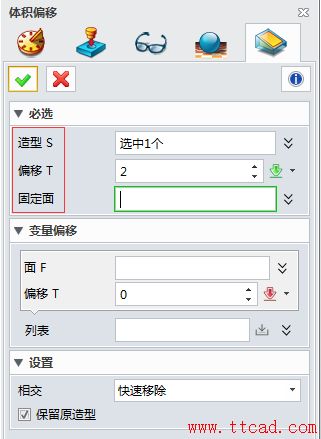

圖4為“體積偏移”對話框，可通過偏移一個或多個造型的體積，來創建一個特征：
圖4
各選項說明如下：
“造型”：選擇需要偏移的造型，通常為實體造型，默認狀態是一次選中實體的所有面
“偏移”：設置偏移的距離
“固定面”：排除實體造型上不需要偏移的面。
