圖11 標注
第十步：中心標記圓
使用“標注”頁面下的“中心標記圓”命令，設置短線為“10mm”，如圖12所示，圖13為設置后的效果。
圖12 設置
圖13 中心標記圓
第十一步：標注

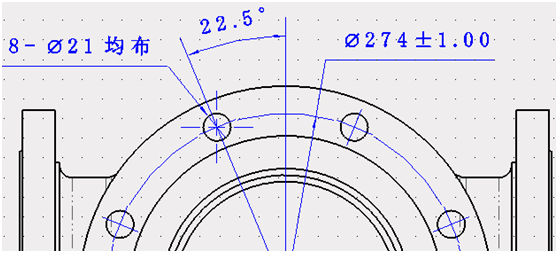

對視圖進行標注，如圖14所示。
圖14 標注
第十二步：中心標記

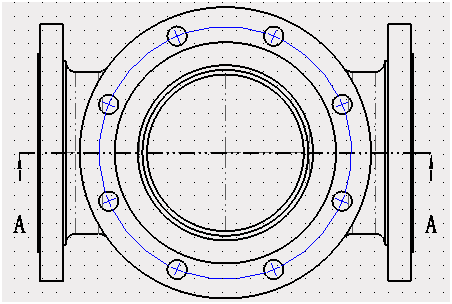

使用“標注”頁面下的“中心標記”命令，設置短線為“5mm”，超出為“10mm”，如圖15所示，完成后效果為圖16。
圖15 設置
圖16 中心標記
第十三步：中心圓標記

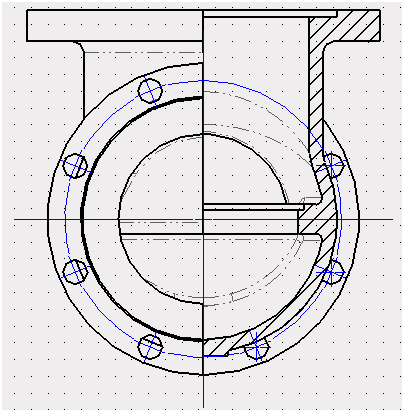

使用“標注”頁面下的“中心標記圓”命令，設置短線為“10mm”，圖17為設置，圖18為完成后的效果。
圖17 設置
圖18 中心圓標記
第十四步：標注

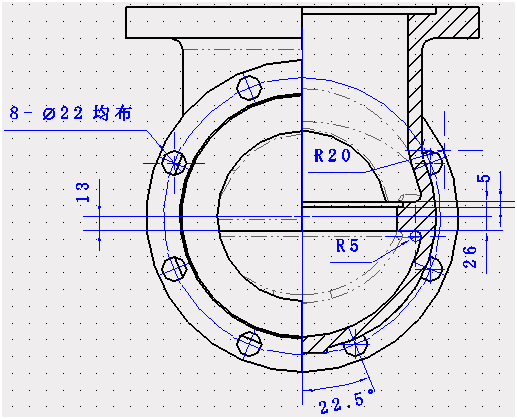

對視圖進行標注，如圖19所示。
圖19 標注
第十五步：生成DWG文件

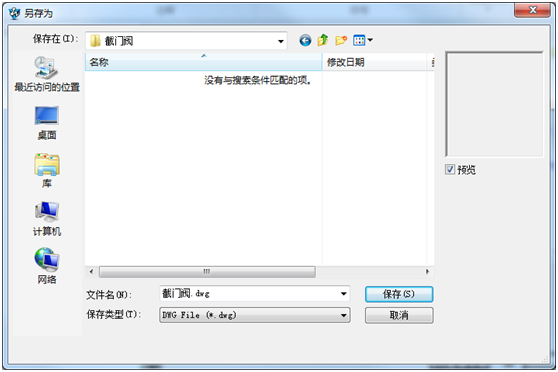

在“文件”下拉菜單下，啟動“在ZWCAD打開”命令，在彈出的“另存為”對話框里，點擊確認，生成一個DWG文件，如圖20所示。
圖20 另存為DWG

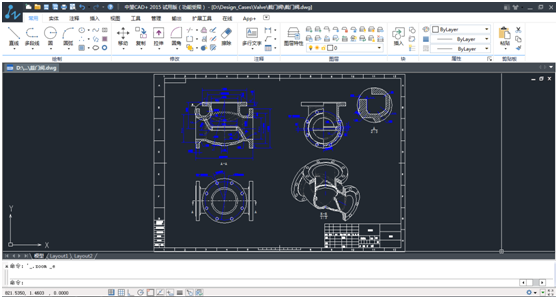

此時，如果你的電腦安裝了中望CAD，會自動開啟中望CAD軟件（圖21），如果使用其他CAD軟件，也可手動打開中望3D另存為的DWG文件。
圖21 中望CAD打開工程圖
到此，閥體完整的工程圖就完成導出了，能讓設計師或者其他上下游對接的工程師清晰地掌握這個產品的各種詳細信息，對工作效率的提升和產品質量的保障都是有極大幫助的。
