通過前面兩篇教程文章的學習，相信大家對截門閥閥體的建模設計已經有了一定的掌握了，在本篇文章中，我們將向大家繼續介紹，在完成閥體設計后，如何出整套完整的工程圖，快一起來學習吧！

第一步：創建工程圖

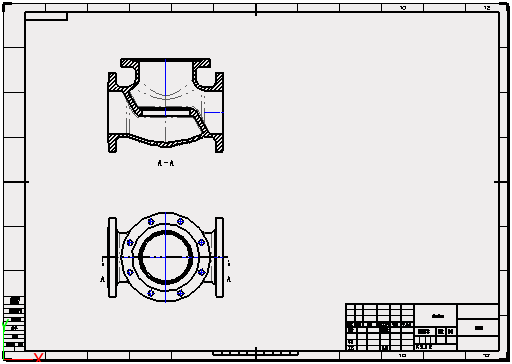

    在右鍵菜單下進入2D工程圖，創建A2工程圖，比例為1：3，如圖1所示。

 圖1 創建A2工程圖

第二步：創建投影視圖

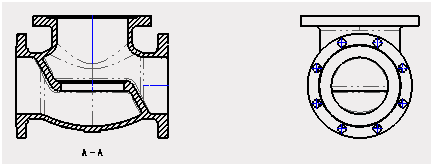

    使用“布局”頁面下的“投影”命令，創建投影視圖，如圖2所示。

 圖2 投影視圖

第三步：創建局部剖視圖

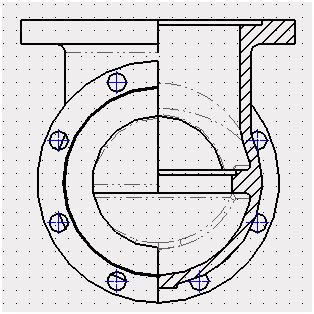

    使用“布局”頁面下的“局部剖”命令，剖掉半邊，深度為一半，如圖3所示。

 圖3 局部剖視圖

第四步：創建軸側剖視圖

    使用“布局”頁面下的“軸側剖視圖”命令，創建軸側剖視圖，如圖4所示。

 圖4 軸側剖視圖

第五步：創建圖層

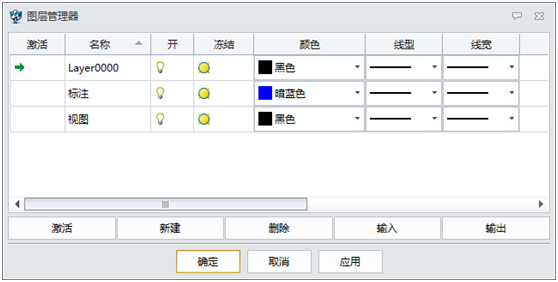

    使用“圖層管理器”（圖5）創建“視圖”圖層，把4個視圖歸屬到這個圖層中去。

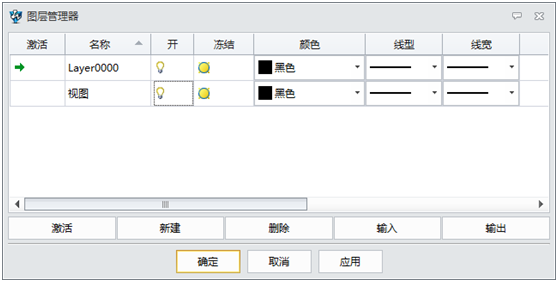

 圖5 圖層管理器-創建視圖

    使用“圖層管理器”（圖6）創建“標注”圖層，顏色為“暗藍色”。

 圖6 圖層管理器-創建標注

第六步：標注樣式管理

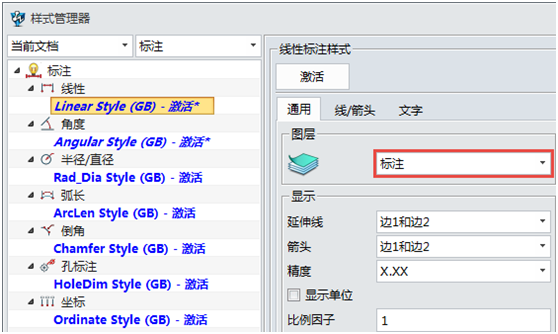

    在“屬性”下拉菜單下進入“標注樣式管理器”。把所有“標注”歸屬到“標注”圖層下，如圖7所示。

 圖7 樣式管理器-標注圖層

    設置“線/箭頭”和“文字”的顏色為“隨層”，如圖8所示。

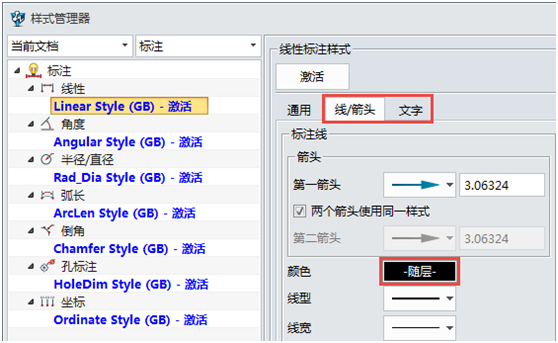

 圖8 樣式管理器-隨層設置

第七步：標注

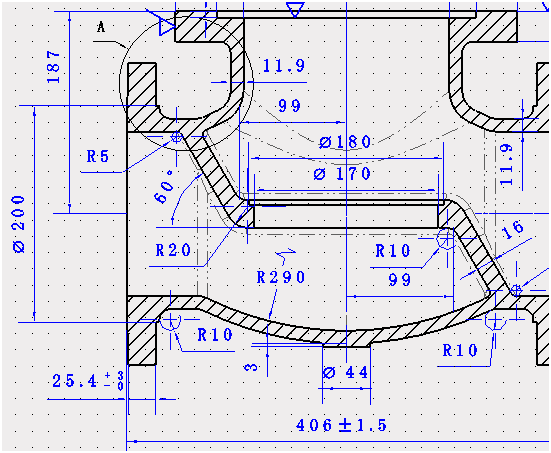

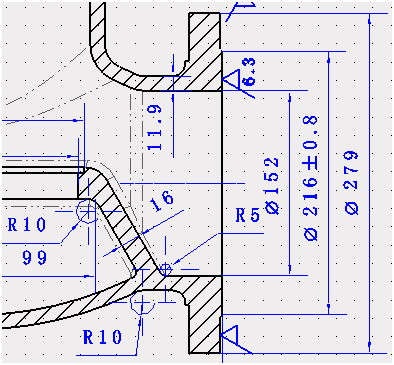

    切換到“標注”圖層，對視圖進行標注，如圖9所示。

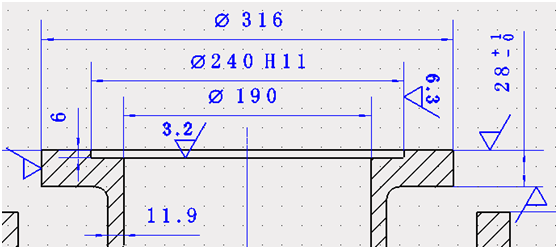

 圖9-1 標注1

 圖9-2 標注2

 圖9-3 標注3

第八步：局部視圖

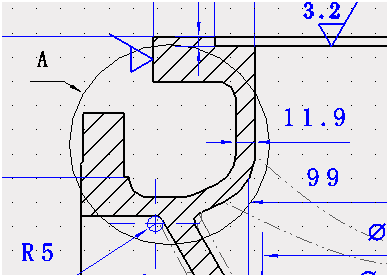

    切換到“視圖”圖層，使用“布局”頁面下的“局部”命令，創建局部剖視圖，如圖10所示。

 圖10 局部剖視圖

第九步：標注

    切換到“標注”圖層，對局部視圖進行標注，如圖11所示。
