這里有一個非常麻煩的概念。

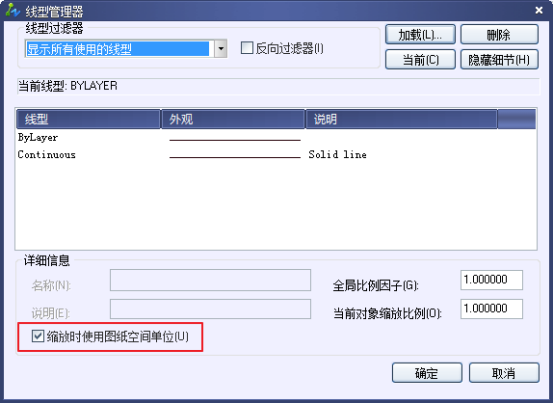

如果圖紙比例是1：50，那在"全局比例因子(G)"內輸入50（線型規格是物理圖紙上的規格），那個“縮放時使用圖紙空間單位(U)”不打勾，既能在模型空間正常顯示線型，也能在圖紙空間"正常"顯示線型（注意這個正常是加引號的正常）。而像上圖那樣，在圖紙空間能正常顯示線型，在模型空間卻不能正常顯示線型了。
這里為什么要有這個“縮放時使用圖紙空間單位(U)”？
這就要回到前面，在一張圖紙上有多個比例時，我們現在已經不是人為縮放圖形，而是用不同的視口，以不同的視口比例來解決。1：100的圖上畫一個1：5的圖，顯然，這個1：5的圖形很小，只是因?yàn)橐暱诒壤屗糯罅?。而在模型空間，這個很小的1：5的圖形，用原來的線型比例，經視口放大，線型就相應放大，也即，如果是一條虛線，因?yàn)閳D形小，可能就顯示出三段實線二段空格，到了圖紙空間它當然還是三段實線二段空格，但圖形大了，勢必這個實線段和空格也跟著放大，那么相對與其他視口，這虛線就明顯不同。
模型空間到圖紙空間相當于把模型空間“打印”到圖紙空間，而打印的概念我們太清楚了，就是整體縮放。這線型也不例外。
不同視口有不同比例，線型也要隨視口比例縮放，但我們不希望它這樣，我們要的是在一張圖上同一種線型打印出來一致，就像文字或尺寸標注，一張圖就一個樣。
要達到這個要求，線型就必須由圖紙空間來自動縮放，即在“縮放時使用圖紙空間單位(U)”上打勾。但我們要注意到它的含義，它是以圖紙空間的規格來設置線型比例了，圖紙空間以1：1打印，那么"全局比例因子(G)"就是以圖紙空間的大小來設置，如果線型規格就是按打印出的物理圖紙上的規格設置的，其值就等于1.0，如果選用的是英制單位線型，公制單位出圖，它就等于25.4。
這樣的設置，實際就是依圖紙空間為依據了，它根本不管模型空間，顯然當我們回到模型空間，線型沒法正常顯示了。
如果你用圖紙空間出圖只是習慣，并且圖紙就一個比例，那你用不著這么設置，按原來的模型空間設置線型，讓它“打印”到圖紙空間，兩邊都沒事。也就是說，這種特殊情況，就設置全局比例因子LTSCALE，而那個“縮放時使用圖紙空間單位(U)”不要去勾上。
