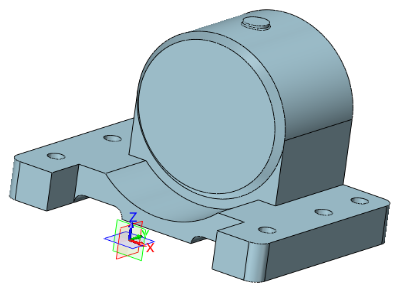

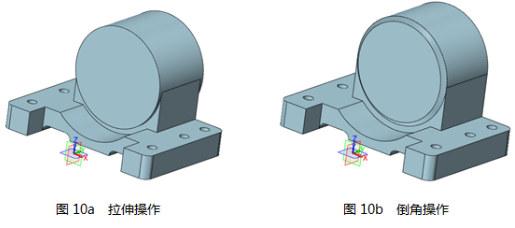

4、在實體底部平面繪制一個直徑為18mm的圓，并向上拉伸146mm，創建實體，再單擊造型工具欄中圓角按鈕，設置圓角角度為1，如圖11所示。
圖11 創建頂部“油孔”臺體的操作
第三步：孔洞處理

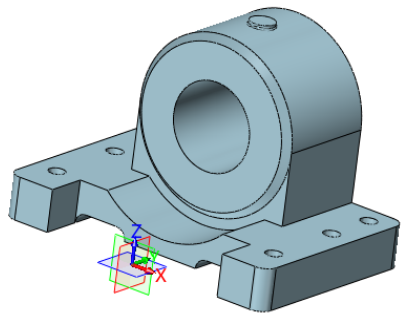

1、在豎向?qū)嶓w繪制圓，執行拉伸切除操作，豎直圓的直徑為63mm，拉伸切除深度為完全貫穿，如圖12所示。
圖12 拉伸切除操作

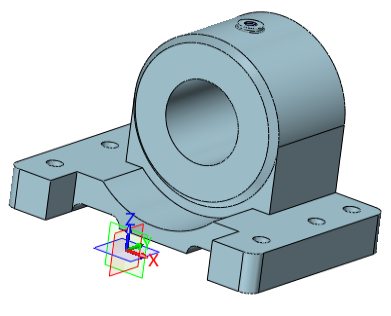

2、單擊造型工具欄孔按鈕，選擇頂部凸臺圓心同心，繪制一個螺紋孔，最終完成整個模型創建，如圖13所示。
圖13 創建頂部油孔后完整模型
經過了上述的操作，我們即可完成軸承座的快速建模操作。軸承座的型號根據所搭配的軸承不同，或者根據企業的收錄情況不同，都會多種類、多樣式的軸承，通過中望3D的建模操作，工程師即可快速地完成所需的軸承座的設計，并把常用的型號通過中望3D進行歸類入檔整理，方便后續的二次利用，做到高效、專業。
