天天精選CAD繪圖實例及解答（106)：
求：
1. 此圖形的外圍周長為何? mm
2. 此圖形扣除兩小圓后之的總面積為何? mm2
3. A點至B點的直線距離為何?
(A) 100.2765 (B) 100.5762 (C) 100.6725 (D) 100.7562
4. C點至D點的直線距離為何? mm
5. D點至E點的直線距離為何?
(A) 116.2285 (B) 116.2528 (C) 116.2825 (D) 116.2852
附圖：
注：以上兩個小圓的半徑都一樣，R=10。
參考畫法：
1、外圍周長=317.3097mm
2、扣2小圓后總面積=5736.5331mm2
3、A點至B點直線距離=100.5762mm，就是(B)
4、C點至D點的直線距離=71.7711mm
5、D點至E點的直線距離=116.2825mm，就是(C)
解題要點、制圖步驟：

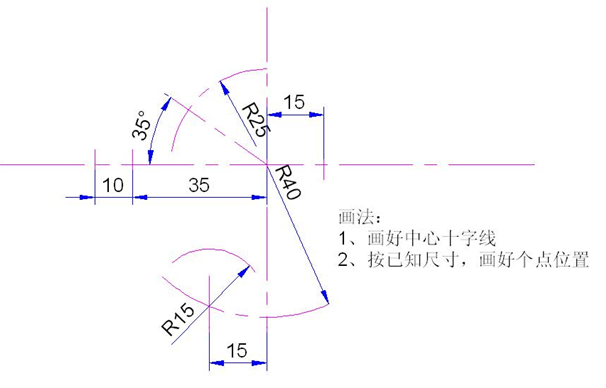

畫法：
1、畫好中心十字線
2、按已知尺寸，畫好各點位置

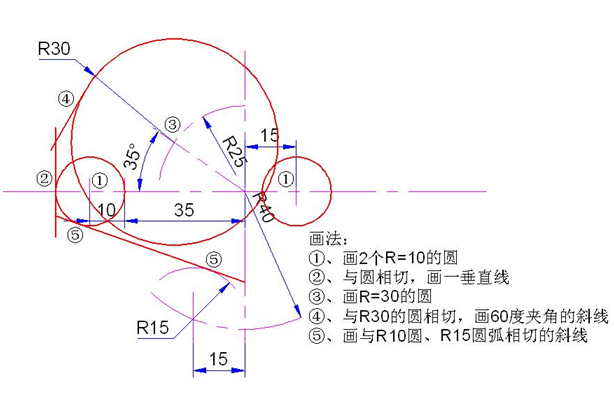

畫法：
①、畫2個R=10的圓
②、與圓相切，畫一垂直線
③、畫R=30的圓
④、與R=30的圓相切，畫60度夾角的斜線
⑤、畫與R10圓、R15圓弧相切的斜線

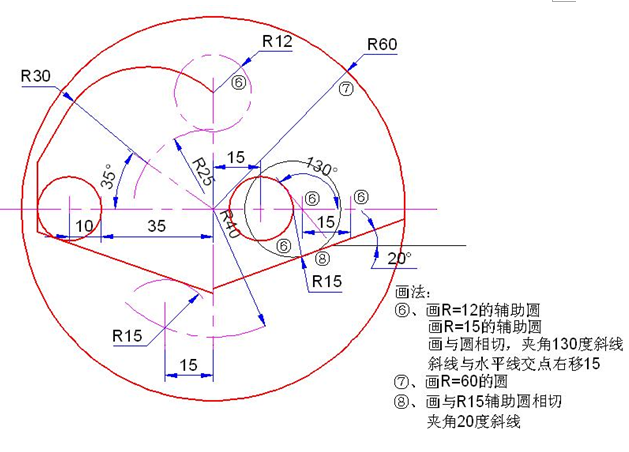

畫法：
⑥、畫R=12的輔助圓
畫R=15的輔助圓
畫與圓相切，夾角130度斜線
斜線與水平線交點右邊移15
⑦、畫R=60的圓
⑧、畫與R15輔助圓相切
夾角20度斜線

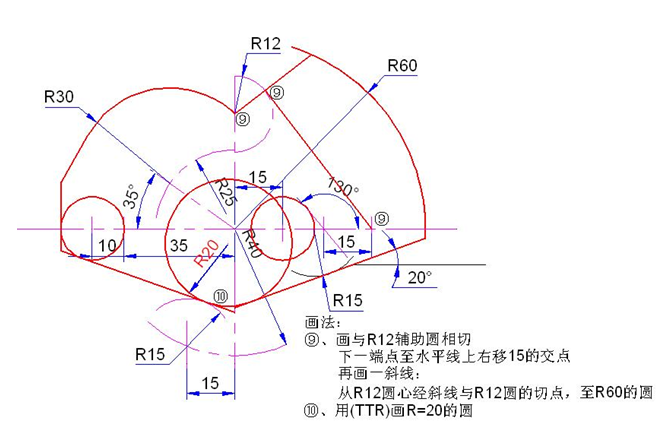

畫法：
⑨、畫與R12輔助圓相切
下一端點至水平線上右移15的交點
再畫一斜線：
從R12圓心經斜線與R12圓的切點，至R60的圓
⑩、用（TTR）畫R=20的圓
