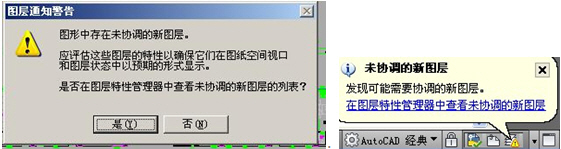

cad顯示圖形存在未協調的新圖層是什么意思？如下圖所示。

    說實話，我之前并未關注過這個問題，因此也不知如何回答，很慚愧！后來我從網上搜索了一些答案和查看了AUTOCAD的幫助，大致知道了是怎么回事，將我總結的東西簡單給大家介紹一下，希望對大家有幫助。

    所謂未協調圖層，是指上次打印或者保存之類命令后新增的圖層，大部分情況下增加新的外部參照時會把所有外部參照中的圖層標記為未協調圖層。AUTOCAD只所以要進行這樣的提示，就想讓你去檢查新插入的外部參照中是否需要所有圖層，是否需要關閉或凍結不需要的圖層。

上面的對話框只是一個提示而已，讓你檢查一下新增的圖層，對軟件使用影響不大，要想不彈出類似的提示框，有兩種解決方法：

一、 檢查不協調圖層，將需要的圖層設置成協調圖層。

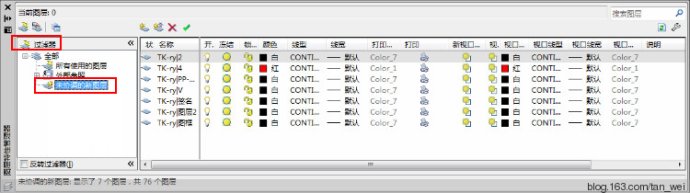

    打開圖層管理器，圖層管理器中有一個未協調圖層過濾器，單擊此過濾器，右側就會顯示所有未協調圖層，如下圖所示。

看看右側的圖層列表，看看這些圖層是否需要進行關閉、凍結等處理，處理好后，全選所有圖層，單擊鼠標右鍵，然后在右鍵菜單中選擇“協調圖層”，圖層就會從這個過濾器中消失，就不會再提示有未協調圖層了。

二、 關閉對未協調圖層的檢查和提示，不理會是否有未協調圖層。

    在AUTOCAD中是否檢查未協調圖層或何時彈出未協調圖層的提示是由變量控制的，下面簡單介紹一下相關的變量。

1、 LAYEREVAL

設置新建圖層或插入外部參照后是否檢查圖層。此變量由3個值。

0 不檢查

1 檢查圖中添加的新外部參照的圖層

2 檢查圖中新建或新外部參照的圖層

如果不想讓CAD檢查新圖層，可以在命令行輸入LAYERVAL，回車，輸入0，回車即可。如果英文不錯的話，這個變量也不難記，就是LAYER+EVALUATE圖層評估的簡寫。

2、LAYERNOTIFY

這個變量用于設置在檢測到未協調圖層后何時提示。此變量值有一系列二進制的值組成，這些值還可以進行累加。

0  關閉提示

2  打印時提示

4  打開圖紙時提示

8  加載、重載、附加外部參照時提示

16 保存時提示

32 插入塊時提示

    這些值可以累加，例如可以設置為6，表示打印和開圖時都提示。當然也可以設置為0，一直都不提示。

    我的AUTOCAD的設置就為0，所以一直都沒有提示過，一次也沒有研究過原因。

3、LAYEREVALCTL

    這個變量是用來控制檢測或提示的總開關，如果將這個變量設置為0，無論LAYERVAL和LAYERNOTIFY的設置是什么，都會被強制關閉。只有此變量設置為1時那兩個變量才會起作用。

    從網上看有不少人提這樣的問題，我也不知道這個新圖層檢測對大家有沒有作用，如果你覺得沒用，用變量將他關掉就好了，免得每次還要去圖層管理去設置協調圖層。
