對于簡單畫成的閉合圖形(多短線封閉的圖形)，可以直接通過mo屬性查看快捷鍵，直接查看圖形面積和周長(這里需要注意單位)。

CAD測量圖形面積周長步驟圖1

　　對于一些復雜的圖形，首先需要將圖形轉換為連續的(計算面積、長度必須)、閉合的(計算面積時必須)多段線。轉換成多段線的方法有很多種：

　　1、最簡單的方法，也是最笨的方法就是使用PL快捷鍵，沿著圖形走一圈，但必須一筆畫成;

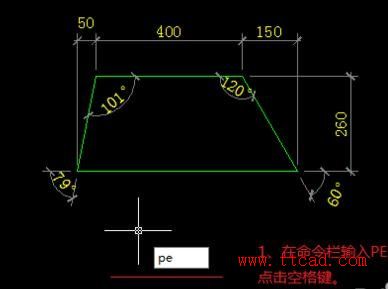

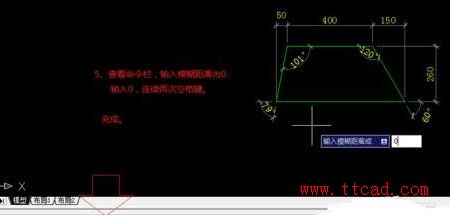

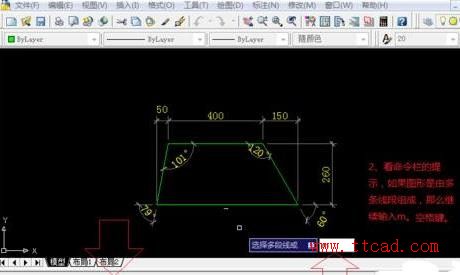

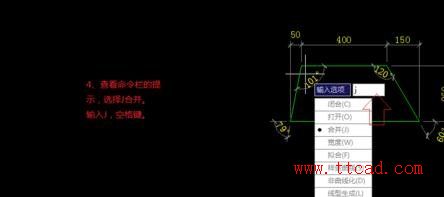

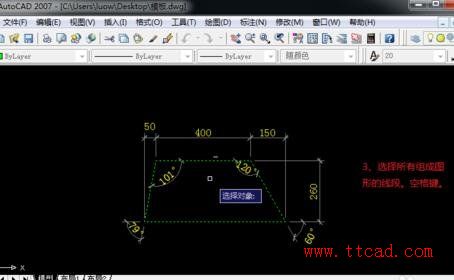

　　2、通過pe快捷鍵完成。

CAD測量圖形面積周長步驟圖2

CAD測量圖形面積周長步驟圖3

CAD測量圖形面積周長步驟圖4

CAD測量圖形面積周長步驟圖5

CAD測量圖形面積周長步驟圖6

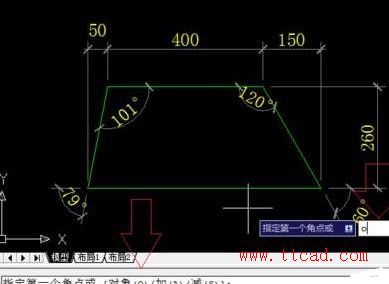

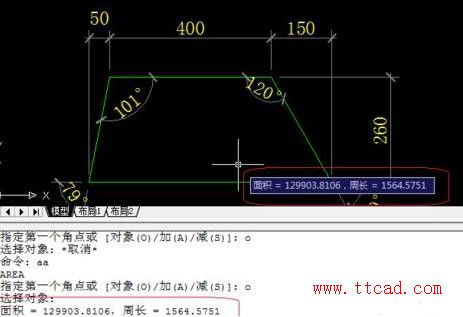

　　繼續通過mo屬性查看快捷鍵，直接查看圖形面積和周長(這里需要注意單位)。也可以使用aa快捷鍵，根據命令欄的提示，選擇對象，查看圖形面積和周長。

CAD測量圖形面積周長步驟圖7

CAD測量圖形面積周長步驟圖8
