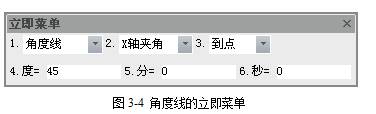

7 Xline、XL 繪制構造線 2. 執行過程    電子圖板2013繪制各種直線的方法差別較大，繪制過程分述如下。(1) 兩點線命令執行過程    在命令行輸入兩點線命令“Lpp”，或啟動Line命令，將立即菜單的畫線方式切換到【兩點線】方式，彈出如圖3-2所示的立即菜單。    【注意】使用Lpp等二級命令時，將不顯示立即菜單中第一項，相應地第二項變成了第一項。本書按照使用Line命令方式介紹。后面章節許多有二級命令的功能亦是如此，立即菜單均按主命令介紹。    立即菜單第2項選擇繪制方式。分為【單根】與【連續】兩種方式。    設置好立即菜單后，可以看到狀態欄提示【第一點(切點,垂足點)：】，輸入第一點坐標后，拖動鼠標可以看到一條直線隨鼠標的移動而變化，這時狀態行提示【第二點(切點,垂足點)：】，輸入第二點坐標，一條直線即繪制完成。    繪制方式若選擇了【單根】，狀態行繼續提示【第一點(切點,垂足點)：】，開始繪制嚇一跳直線；若選擇了【連續】，系統自動將前一條直線的終點作為第二條直線的起點，繼續提示【第二點(切點,垂足點)：】，再次輸入坐標，即可從第一條直線的終點到指定的坐標點之間畫出第二條直線，直到按鼠標右鍵結束。【小技巧】 若按“F8”鍵選擇了【正交】方式，則只能繪制水平線和鉛垂線。若在正交狀態上畫非正交直線，需要按住【SHIFT】鍵，反之亦然。在【正交】狀態下，直接輸入第二點的坐標也可繪制非正交直線。    例3-1 用兩點線命令畫如圖3-4所示的平行四邊形① 在命令行輸入“Lpp”啟動輸入【兩點線】命令，立即菜單選用“連續”方式；② 按“F8”切換至正交；③【第一點(切點,垂足點)】：輸入“0,0”④【第二點(切點,垂足點)】：輸入“55,65”⑤【第二點(切點,垂足點)】：向右移動鼠標，確定直線方向，然后輸入“95”⑥【第二點(切點,垂足點)】：輸入“95,0”⑦【第二點(切點,垂足點)】：輸入“0,0”⑧ 單擊鼠標右鍵，結束命令執行    由上例可以看出：1）在正交下可以直接輸入直線長度，直線方向由鼠標移動的位置確定；2）在正交下若直接輸入坐標，可以畫出非正交的直線。(2) 角度線命令執行過程    該命令按給定角度、給定長度繪制與坐標軸或已知直線成一定夾角的直線。    在命令行輸入“La”啟動【角度線】命令或啟動Line命令后將立即菜單第1項的畫線方式切換至【角度線】，啟動該命令后的立即菜單如圖3-4所示。按【Alt+2】組合鍵指定夾角類型，包括【X軸夾角】、【Y軸夾角】、【直線夾角】。若選擇與指定直線的夾角，繪制時狀態行會提示【拾取直線】，繪制的角度線即是與拾取的直線之間的夾角；若選擇的是與坐標軸的夾角，則沒有該提示。    按【Alt+3】組合鍵可以選擇終點方式?！镜近c】方式指生成角度線的第二點由鼠標指針的位置或鍵盤輸入的直線長度決定；【到線上】方式指生成的角度線延伸至與所拾取曲線相交的位置，即角度線的第二點在所拾取的曲線上。    立即菜單的后半部分輸入角度值，盡管是度分秒輸入方式，但每個輸入框都可接受小數。電子圖板以坐標軸或拾取的直線逆時針旋轉至繪制的直線的角度為正，反之角度為負。立即菜單設置完成后，按狀態行提示【第一點(切點)：】，拾取第一點或輸入第一點坐標后，狀態行提示【第二點(切點)或長度：】，輸入第二點坐標或長度即可。若選擇了【到線上】方式，輸入第一點坐標后，狀態行提示【拾取曲線】，單擊某條曲線，繪制的直線延伸至與拾取的曲線相交。
