作為國產專業的三維CAD設計軟件，中望3D具有強大的建模功能，且易學易用。無論是初學者還是資深的產品設計師，都能夠快速掌握中望3D各項建模功能，通過拉伸、旋轉、布爾運算等不同功能的綜合運用，設計出滿意的產品。在本文中，小編將向大家展示一款常見方向盤的基本設計流程，助你輕松掌握方向盤的建模設計要領。

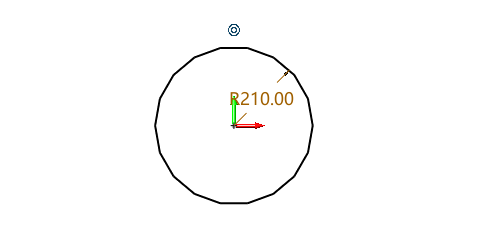

    第一步：選擇XY平面為繪圖平面繪制一個半徑為210的圓，如圖1所示。

圖1 繪制草圖

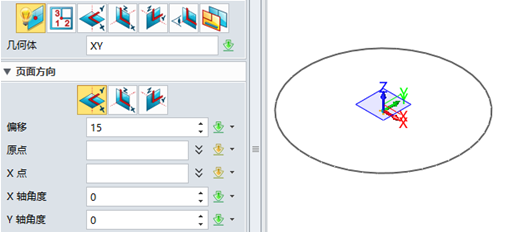

第二步：設置基準面，點擊基準面按鈕，設置XY平面向上偏移15，如圖2所示。

圖2 設置基準面

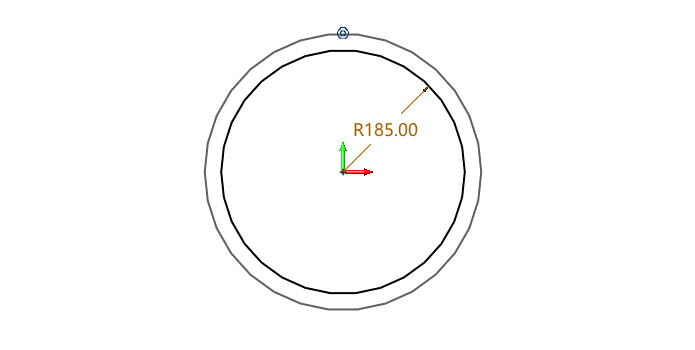

在設置基準面上繪制一個與第一步中同心半徑為185的圓，如圖3。

圖3 繪制草圖

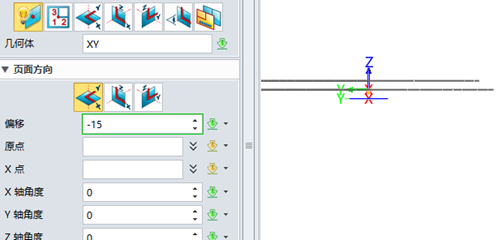

第三步：設置基準面，點擊基準面按鈕，設置XY平面向下偏移15，如圖4所示。

圖4 設置基準面

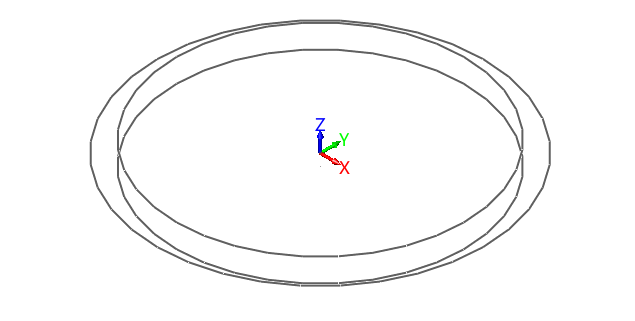

在設置基準面上繪制一個與第一步中同心半徑為185的圓，如圖5。

圖5 繪制草圖

第四步：選擇XY平面繪制連續相切圓弧，如圖6所示。

圖6 繪制連續相切圓弧草圖

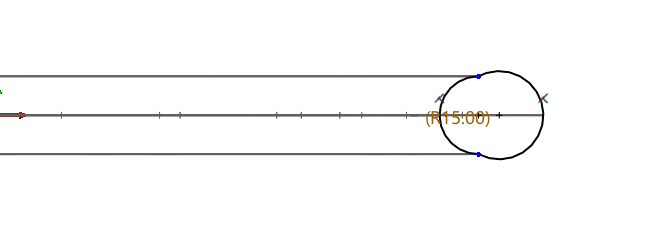

第五步：選擇XZ平面為繪圖平面，繪制如圖7所示草圖，使兩個圓弧的圓心通過水平虛線，端點與其他基準面中圓弧相交。

圖7 繪制截面相交圓弧

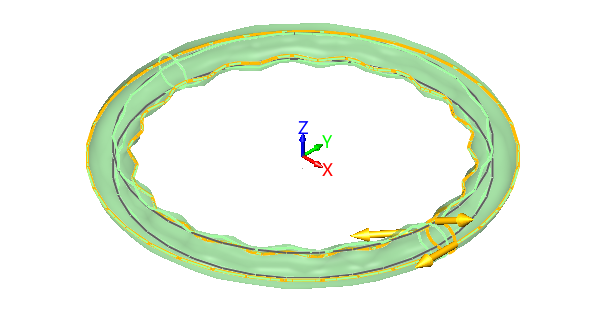

第六步：點擊造型工具欄中雙軌放樣按鈕，路徑1選擇半徑為210的圓，路徑2選擇連續相切圓弧，輪廓選擇截面相交圓弧，如圖8所示。

圖8 雙軌放樣

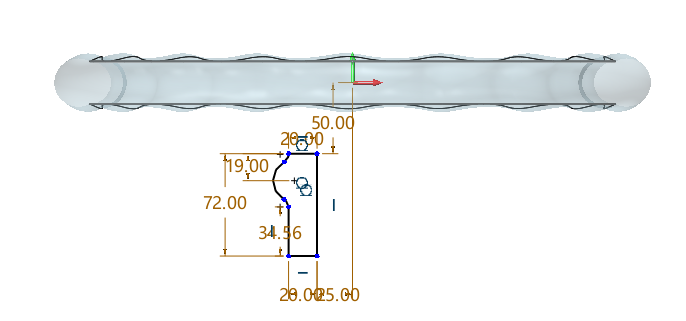

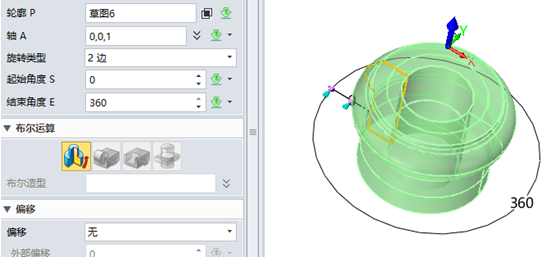

第七步：選擇YZ平面繪制如圖9草圖，并用此草圖以Z軸為軸旋轉實體，如圖10所示。

圖9 繪制草圖

圖10 旋轉實體

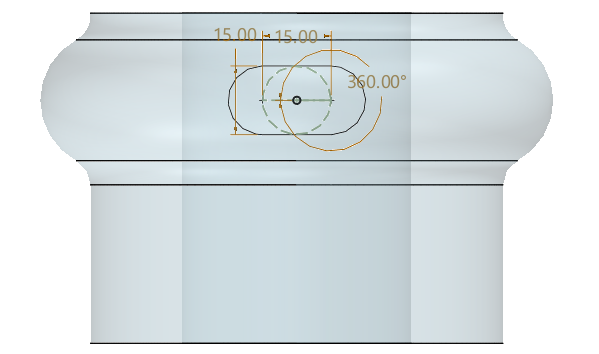

第八步：設置基準面，選擇如圖所示原點，頁面方向為ZY平面，偏移為-5的基準面，如圖11所示。在此基準面上繪制如圖12草圖。

圖11 設置基準面

圖12 繪制草圖
