指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:
(1) 指定偏移距離
根據偏移距離偏移復制對象。在“指定偏移距離或 [通過(T)/刪除(E)/圖層(L)]:”提示下直接輸入距離值，AutoCAD提示：
選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>:(選擇偏移對象)
指定要偏移的那一側上的點，或 [退出(E)/多個(M)/放棄(U)] <退出>:(在要復制到的一側任意確定一點?！岸鄠€(M)”選項用于實現多次偏移復制)
選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>:?(也可以繼續選擇對象進行偏移復制)
(2) 通過
使偏移復制后得到的對象通過指定的點。
(3) 刪除
實現偏移源對象后刪除源對象。
(4) 圖層
確定將偏移對象創建在當前圖層上還是源對象所在的圖層上。
4.8 鏡像對象
將選中的對象相對于指定的鏡像線進行鏡像。命令：MIRROR
單擊“修改”工具欄上的
(鏡像)按鈕，或選擇“修改”|“鏡像”命令，即執行MIRROR命令，AutoCAD提示：
選擇對象:(選擇要鏡像的對象)
選擇對象:?(也可以繼續選擇對象)
指定鏡像線的第一點:(確定鏡像線上的一點)
指定鏡像線的第二點:(確定鏡像線上的另一點)
是否刪除源對象？[是(Y)/否(N)] <N>:(根據需要響應即可)
4.9 陣列對象
將選中的對象進行矩形或環形多重復制。命令：ARRAY
單擊“修改”工具欄上的
(陣列)按鈕，或選擇“修改”|“陣列”命令，即執行ARRAY命令，AutoCAD彈出“陣列”對話框,如下圖所示。

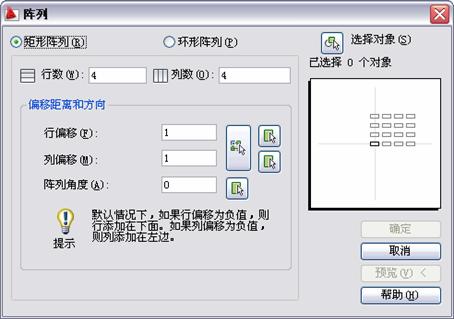

4.9.1 矩形陣列
前面的圖為矩形陣列對話框(即選中了對話框中的“矩形陣列”單選按鈕)。利用其選擇陣列對象，并設置陣列行數、列數、行間距、列間距等參數后，即可實現陣列。

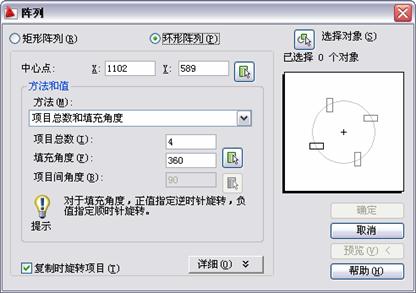

4.9.2 環形陣列
下面是環形陣列對話框(即選中了對話框中的“環形陣列”單選按鈕)。利用其選擇陣列對象，并設置了陣列中心點、填充角度等參數后，即可實現陣列。
