2.5 曲面重建
利用已經繪制好的輪廓曲線和外形曲線，應用PRO/E 中最常用的Boundaries 邊界曲面繪制功能Feature-Create-Surface-New-Advanced-Boundaries-Blended surf 繪制聽筒的外形曲面。在利用Boundaries曲面繪制上部的曲面時，需要對上部中心的輪廓線邊界定義(Bndry conds)為法向(Normal)于繪圖平面(Sketching plane)，以保證曲面鏡像(Mirror)后的順滑。繪制得如圖5 所示曲面。
按2.2、2.3 和2.4 所介紹的方法繪制聽筒下半部分輪廓曲線、基準點和基準曲線，然后應用PRO/E中的Boundaries 邊界曲面繪制功能Feature-Create-Surface-New-Advanced-Boundaries-Blended surf 繪制聽筒的下半部分外形曲面，聽筒靠耳部位運用旋轉曲面功能Create-Surface-New-Revolve繪制完成。合并所繪制的曲面Create-Surface-Merge。在已完成的曲面上倒圓角修飾Feature-Create-SolidRound。完成如圖6 所示曲面。

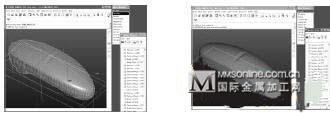

圖5 局部曲面創建 圖6 曲面創建
在PRO/E 中對于形狀對稱的零件的繪制，通常先完成零件一半特征的繪制，然后再利用鏡像(Mirror)命令將繪制好的圖形特征對稱復制，得到完整的零件。將繪制完成的曲面以基準面DTM1 為鏡像基準面做鏡像拷貝Feature-Create-Surface-Transform-Mirror-Copy。再將鏡像前的曲面和鏡像后的曲面做合并處理Create-Surface-Merge，這樣就得到一個完整的電話聽筒外形封閉曲面。如圖7 所示。
2.6 實體重建
將2.5 中所完成的封閉曲面生成實體，F(xiàn)eature-Create-Solid-Protrusion-Use Quilt，選擇封閉曲面，生成如圖8 所示電話聽筒外形實體圖。以分型曲面為基準將實體分為上、下2 個零件，F(xiàn)eature-Create-Solid-Cut-Extrude，分別另存文件名。然后再對分解開的2 個實體零件做薄殼處理Feature-Create-Solid-Shell，得到如圖9 和圖10 所示的聽筒上下殼體零件，其內部結構不再做介紹。

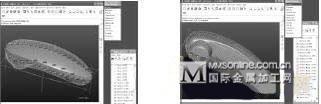

圖7 整體曲面創建 圖8 實體創建
3 結束語
逆向工程是一項具備開拓性、實用性和綜合性的技術，利用PRO/E 軟件的逆向工程技術進行產品設計，可以提高產品設計的準確性，縮短產品開發周期。隨著各個行業對產品的快速創新設計要求的提高，逆向工程技術必將得到更廣泛的應用。
