第一步，在YZ工作平面上繪制如下草圖（圖1）。
圖1 繪制草圖-1
第二步，選上一步草圖，以Y軸為旋轉軸，形成回轉體，如圖2所示。
圖2 回轉體

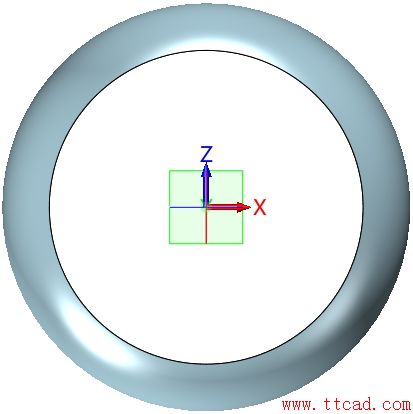

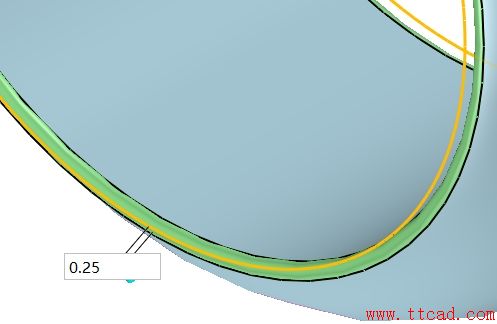

第三步，兩邊倒0.25mm圓角，如圖3所示。
圖3 倒圓角-1

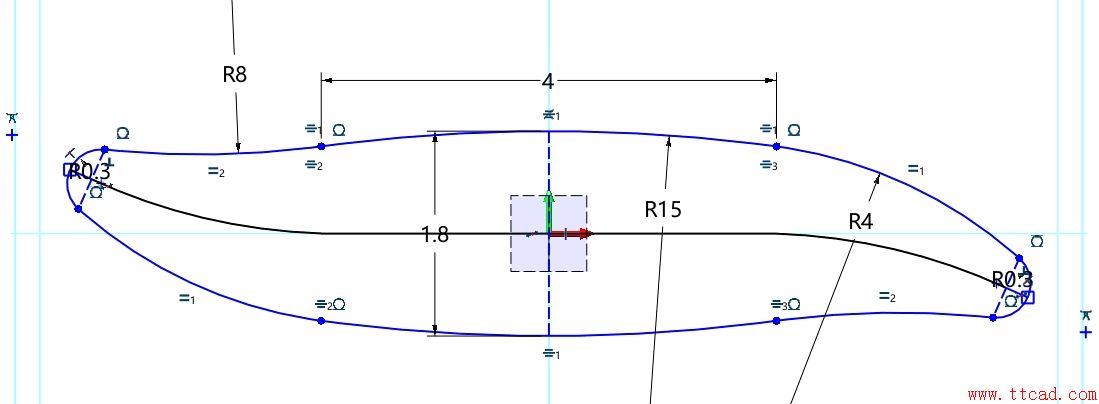

第四步，在XY工作平面上繪制如下草圖（圖4），當中黑色未全約束的線為中線，兩頭草圖如圖5所示。
圖4 繪制草圖-2

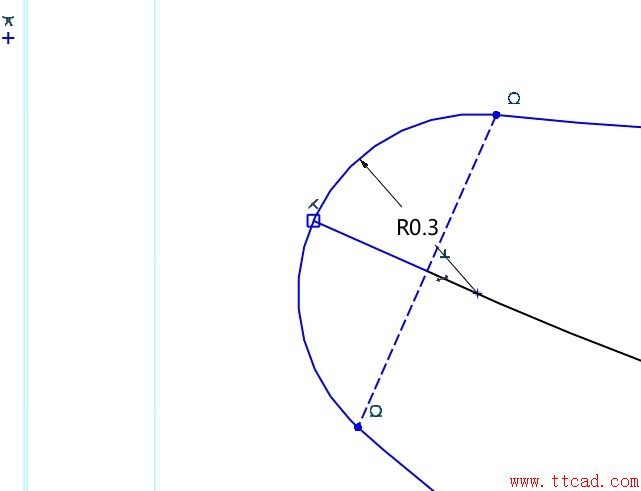

圖5 兩頭草圖參數

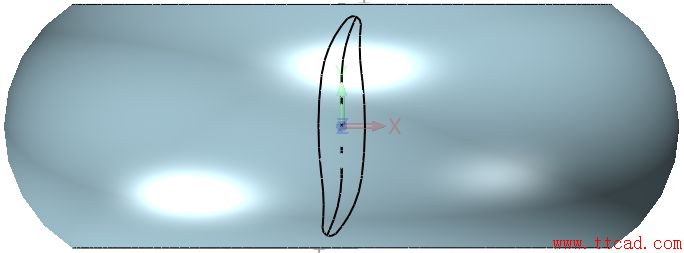

第五步，使用投影到面，把上步草圖投影到指環頂面方向，如圖6所示。
圖6 投影到面

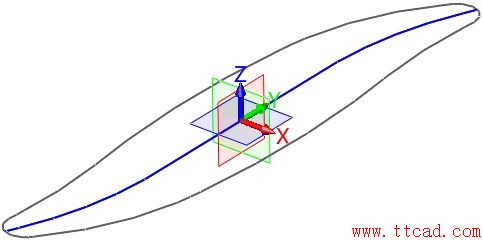

第六步，使用中創建曲線列表，如圖7所示。
圖7創建曲線列表
第七步，拉伸曲線列表，形成曲面，如圖8所示。
圖8 曲面形成

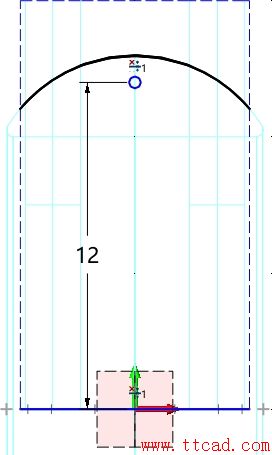

第八步，在YZ工作平面上創建草圖，繪制點，如圖9所示。
圖9 繪制草圖-3
第九步，創建空間圓弧曲線，如圖10所示。
圖10圓弧曲線

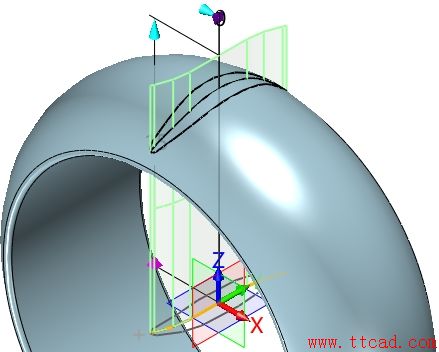

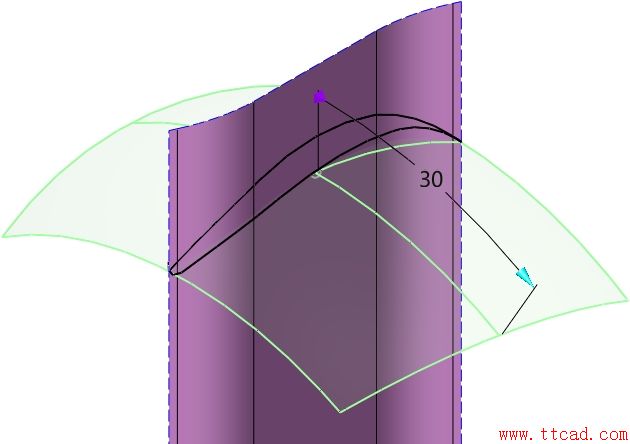

第十步，隱藏旋轉實體，對上步圓弧進行旋轉，如圖11所示。
圖11圓弧旋轉

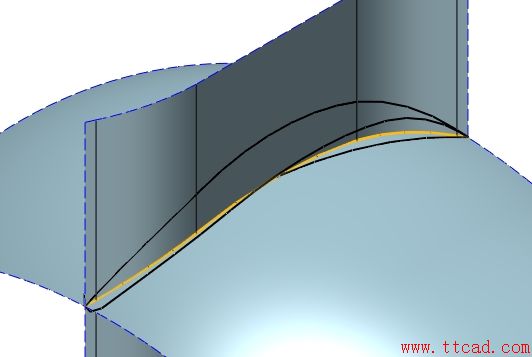

第十一步，使用相交曲線，提取兩曲面相交處形成的曲線，如圖12所示。
圖12提取曲線

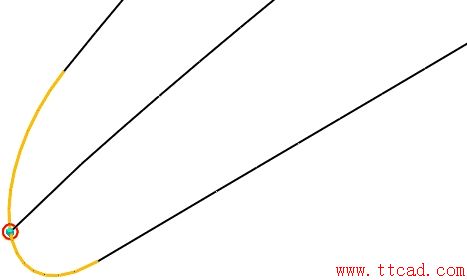

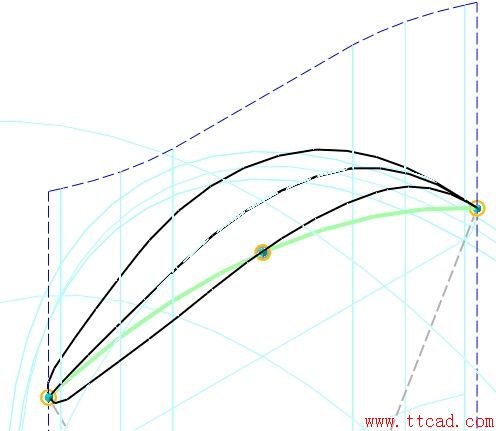

第十二步，隱藏曲面、不需要的曲線和曲線列表，通過點打斷兩端圓弧，如圖13所示。
圖13 打斷圓弧
第十三步，放樣中段曲面，此后，再分別放樣兩端曲面，如圖14所示。
