【編者按】 本文簡要介紹了逆向工程技術的概念、系統構成及應用范圍，以一款電話聽筒的逆向設計為實例，詳細介紹了在PRO/E 軟件中利用實物模型測量數據文件進行逆向設計的方法和步驟。
1 逆向工程的應用范圍及結構體系
在工業領域，往往會碰到根據模型或?qū)嵨飦順?gòu)建其三維數字模型的需求。這就用到了逆向工程技術，逆向工程(Reverse Engineering)也稱反求工程，是指用一定的測量手段對實物或模型進行測量即數字化采樣，然后根據測量數據通過三維幾何建模方法重建實物的CAD 數字模型，從而實現產品設計與制造的過程。
逆向工程在工業制造領域的實際應用主要包括以下幾個方面：
(1)對產品外形美學有特別要求的領域，由于設計師習慣于依賴3D 實物模型對產品設計進行評估，因此產品幾何外形通常不是應用CAD 軟件直接設計的，而是首先制作全尺寸的木質或粘土模型，然后利用逆向工程技術重建產品數字化模型;
(2)當設計需經實驗才能定型的工件模型時，通常采用逆向工程的方法;
(3)損壞或磨損零件的還原，以便修復或重制;
(4)產品的檢測，例如檢測分析產品的變形，檢測焊接質量等，以及對加工產品與三維數字化模型之間的誤差進行分析。在制造業中，逆向工程已成為消化吸收新技術和二次開發的重要途徑之一。作為改進設計的一種重要手段，它有效地加快了新產品響應市場的速度。同時，逆向工程也為快速原型提供了很好的技術支持，成為制造業信息傳遞重要而簡潔的途徑之一。
逆向工程系統主要由三部分組成：產品實物幾何外形的數字化、CAD 模型重建、產品或模具制造。逆向工程中的關鍵技術是數據采集、數據處理和模型的重建。
(1)數據采集
數據采集是逆向工程的第一步，其方法的得當直接影響到是否能準確、快速、完整地獲取實物的二維、三維幾何數據，影響到重構的CAD 實體模型的質量，并最終影響產品的質量。
(2)數據處理
對于獲取的一系列點數據在進行CAD 模型重建前，必須進行格式轉換、噪聲濾除、平滑、對齊、歸并、測頭半徑補償和插值補點等處理。
(3)模型重建
將處理過的測量數據導入CAD 系統，依據前面創建的曲線、曲面構建出原型的CAD 模型。
2 在PRO/E 軟件中的模型重建
2.1 導入測量數據文件

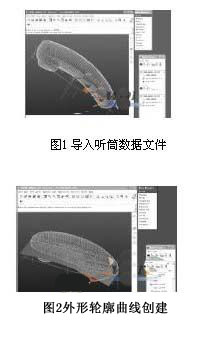

在PRO/E 軟件(下文中的操作步驟適用于PR0/E2001 版本)中新建一個Part 文件，在主界面點擊菜單Insert-Date from File…，選擇電話聽筒的數據文件導入PRO/E 中，如圖1 所示。
2.2 根據數據文件建立輪廓曲線
因?yàn)殡娫捖犕矎慕Y(jié)構上應為上下殼組裝而成，而通常外觀模型做成一個整體，測繪出的數據文件也為完整的電話聽筒外形。分析導入的數據文件，找出電話聽筒上下殼的分型面，利用PRO/E 中的拉伸曲面功能Feature-Create-Surface-New-Exturde 繪制分型面，利用曲線繪制的Sketch、Projected 命令繪制出電話聽筒的外形輪廓曲線。在此步先繪制上殼部分輪廓曲線，如圖2 所示，圖中曲面為分型面，暗黃色曲線為輪廓曲線。
2.3 繪制基準點

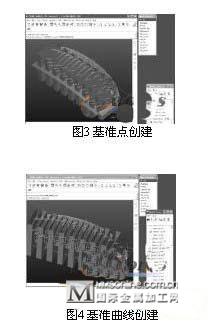

在PRO/E 中常用的繪圖步驟為建立點-線-曲面-實體。利用已經建立的輪廓曲線和導入的數據曲線，繪制電話聽筒的外形曲線。首先在輪廓曲線上繪制基準點，常用的方法為繪制多個基準平面將導入的數據曲線分隔成若干段，以保證能截取主要的外形曲線。為減少繪圖特征，一般繪制轉折拉伸曲面來代替基準平面的作用。利用PRO/E 中的點繪制命令Curve X Srf(曲線和曲面的交點)，獲得轉折拉伸曲面與輪廓曲線的交點，作為后續繪制外形曲線的基準點。如圖3 所示。
2.4 曲線重建
以繪制的拉伸平面作為繪圖基準面，以輪廓曲線上的點為基準點，參考導入的數據曲線外形，利用PRO/E 的曲線繪制命令Sketch 繪制聽筒的外形曲線。如圖4 所示。
在曲線繪制時需要注意的是并非要完成忠實于導入的數據曲線，數據曲線只是提供參考作用，設計者更多需要留意的是曲線的質量，以及曲線對后續構建的曲面質量的影響。
