作為大唐電信科技股份有限公司（簡稱大唐電信）在移動通信芯片領域的核心企業，聯芯科技2015年推出4G智能終端基帶芯片 LC1860，以其卓越的性能，助力紅米2A手機全年突破千萬銷量，獲得業界一致認可。2016年聯芯科技發揚精益求精的工匠精神，以智能終端應用為核心，并向車聯網、智能家居、無人機、機器人、AR/VR等領域進一步擴展。近日，聯芯科技推出國內首款64位LTE Cat6 SDR SoC芯片LC1881。

作為國內首顆64位商用SDR 芯片，LC1881是繼LC1860后推出的首款支持64位的LTE Cat 6 SDR SoC芯片，具有里程碑式的意義。它不僅具有高集成、易擴展、寬頻帶、低功耗等優勢、具備強大的計算能力和通信處理能力，更是一款可擴展、可裁剪、可定制的芯片產品。

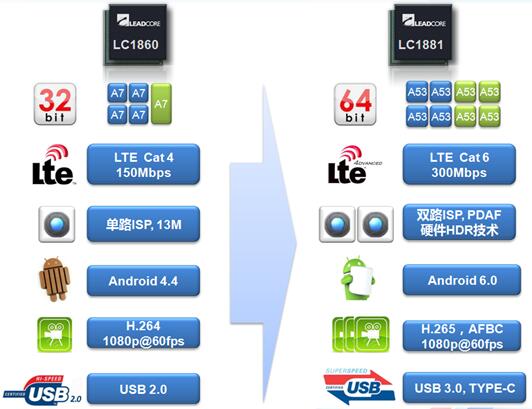

 聯芯LTE SoC解決方案全面升級

 LC1881具備領先的LTE SoC芯片架構設計，集成AP與Modem，能大幅提升芯片集成度并降低功耗及成本。CPU采用獨特的八核Cortex-A53大小核設計架構，可針對不同數據處理負荷，靈活調用八核或者僅一個小核，具備出色的功耗優勢。同時，LC1881的SDR軟件無線電技術采用了矢量處理器和通用DSP的組合架構，具備強大的數據并行存取能力和超強計算能力，為實現SDR技術提供了一個良好的支撐平臺。將LC1881應用到新的領域時，只需要重新編程實現對應于該領域的各種處理，無需設計新的硬件加速器，也無需重新流片。

隨著人們對無線通信質量、數據傳輸?shù)乃俾实囊笤絹碓礁撸d波聚合（CA）作為LTE-A的重要技術之一，擁有在頻段內及跨頻段整合無線信道的特性。LC1881采用2*20的雙載波聚合，下行速率達 300Mbps，支持VoLTE。應用載波聚合（CA）技術之后，4G網絡就好比單車道變成了多車道，上網速度得到成倍提升。

隨著移動互聯網的發展，移動視頻步入了全高清時代。LC1881新增H.265編解碼技術,。H.265可以實現利用1~2Mbps的傳輸速度傳送720P（分辨率1280*720）普通高清音視頻傳送，相比于H.264，更能節省帶寬。在相同的圖象質量下，H265視頻大小將減少大約39-44%。在碼率減少51-74%的情況下，H.265編碼視頻的質量還能與H.264編碼視頻近似甚至更好，在線觀看視頻將擁有更高畫質。

同時，LC1881可支持FHD全高清的圖像顯示。在圖像處理器上也進一步升級，可支持雙路1080P攝像，新增的PDAF相位對焦與硬件HDR高動態范圍技術可大幅提升用戶拍照體驗。

在外設接口上，LC1881從USB2.0升級到USB3.0。USB2.0的最大傳輸帶寬為480Mbps，而USB3.0的最大傳輸帶寬高達5.0Gbps。USB3.0帶來了更快的傳輸速度，更強悍的電力傳輸。而新增的Type-C解決了“USB永遠插不準”的世界性難題，實現正反面隨意插。

未來，聯芯科技將緊跟技術新潮流，攜手各領域合作伙伴推出標桿性消費類電子產品，同時基于SDR技術平臺，在行業、車載、工業機器人等領域不斷開拓，服務“互聯網+中國制造”國家戰略。
