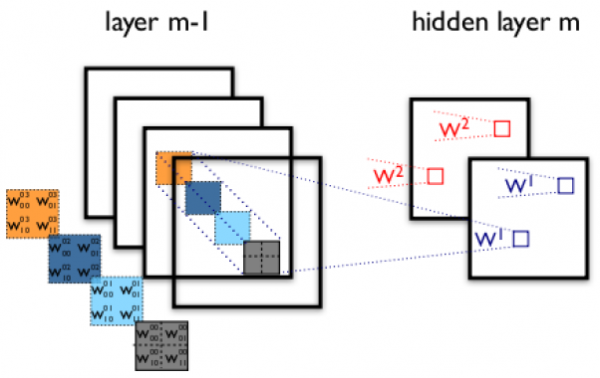

所以，在上圖由4個通道卷積得到2個通道的過程中，參數的數目為4×2×2×2個，其中4表示4個通道，第一個2表示生成2個通道，最后的2×2表示卷積核大小。
2.4 Down-pooling
在通過卷積獲得了特征 (features) 之后，下一步我們希望利用這些特征去做分類。理論上講，人們可以用所有提取得到的特征去訓練分類器，例如 softmax 分類器，但這樣做面臨計算量的挑戰。例如：對于一個 96X96 像素的圖像，假設我們已經學習得到了400個定義在8X8輸入上的特征，每一個特征和圖像卷積都會得到一個 (96 − 8 + 1) × (96 − 8 + 1) = 7921 維的卷積特征，由于有 400 個特征，所以每個樣例 (example) 都會得到一個 892 × 400 = 3,168,400 維的卷積特征向量。學習一個擁有超過 3 百萬特征輸入的分類器十分不便，并且容易出現過擬合 (over-fitting)。

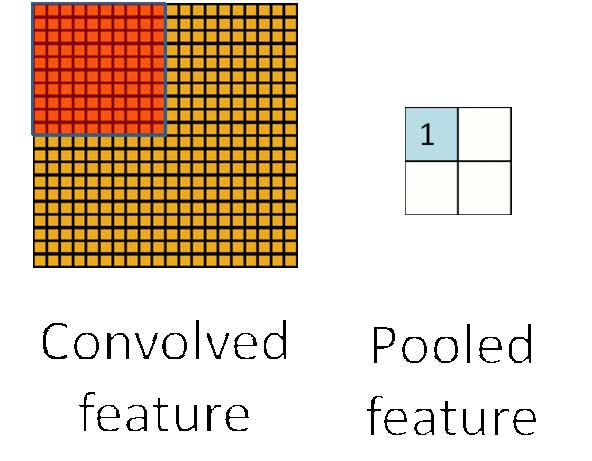

為了解決這個問題，首先回憶一下，我們之所以決定使用卷積后的特征是因為圖像具有一種“靜態性”的屬性，這也就意味著在一個圖像區域有用的特征極有可能在另一個區域同樣適用。因此，為了描述大的圖像，一個很自然的想法就是對不同位置的特征進行聚合統計，例如，人們可以計算圖像一個區域上的某個特定特征的平均值 (或最大值)。這些概要統計特征不僅具有低得多的維度 (相比使用所有提取得到的特征)，同時還會改善結果(不容易過擬合)。這種聚合的操作就叫做池化 (pooling)，有時也稱為平均池化或者最大池化 (取決于計算池化的方法)。
至此，卷積神經網絡的基本結構和原理已經闡述完畢。
2.5 多層卷積
在實際應用中，往往使用多層卷積，然后再使用全連接層進行訓練，多層卷積的目的是一層卷積學到的特征往往是局部的，層數越高，學到的特征就越全局化。
3 ImageNet-2010網絡結構
ImageNet LSVRC是一個圖片分類的比賽，其訓練集包括127W+張圖片，驗證集有5W張圖片，測試集有15W張圖片。本文截取2010年Alex Krizhevsky的CNN結構進行說明，該結構在2010年取得冠軍，top-5錯誤率為15.3%。值得一提的是，在今年的ImageNet LSVRC比賽中，取得冠軍的GoogNet已經達到了top-5錯誤率6.67%?？梢?，深度學習的提升空間還很巨大。

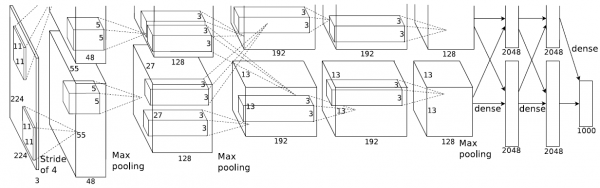

下圖即為Alex的CNN結構圖。需要注意的是，該模型采用了2-GPU并行結構，即第1、2、4、5卷積層都是將模型參數分為2部分進行訓練的。在這里，更進一步，并行結構分為數據并行與模型并行。數據并行是指在不同的GPU上，模型結構相同，但將訓練數據進行切分，分別訓練得到不同的模型，然后再將模型進行融合。而模型并行則是，將若干層的模型參數進行切分，不同的GPU上使用相同的數據進行訓練，得到的結果直接連接作為下一層的輸入。
上圖模型的基本參數為：
輸入：224×224大小的圖片，3通道
第一層卷積：5×5大小的卷積核96個，每個GPU上48個。
第一層max-pooling：2×2的核。
第二層卷積：3×3卷積核256個，每個GPU上128個。
第二層max-pooling：2×2的核。
第三層卷積：與上一層是全連接，3*3的卷積核384個。分到兩個GPU上個192個。
第四層卷積：3×3的卷積核384個，兩個GPU各192個。該層與上一層連接沒有經過pooling層。
第五層卷積：3×3的卷積核256個，兩個GPU上個128個。
第五層max-pooling：2×2的核。
第一層全連接：4096維，將第五層max-pooling的輸出連接成為一個一維向量，作為該層的輸入。
第二層全連接：4096維
Softmax層：輸出為1000，輸出的每一維都是圖片屬于該類別的概率。
4 DeepID網絡結構
DeepID網絡結構是香港中文大學的Sun Yi開發出來用來學習人臉特征的卷積神經網絡。每張輸入的人臉被表示為160維的向量，學習到的向量經過其他模型進行分類，在人臉驗證試驗上得到了97.45%的正確率，更進一步的，原作者改進了CNN，又得到了99.15%的正確率。
如下圖所示，該結構與ImageNet的具體參數類似，所以只解釋一下不同的部分吧。
