李成章：迄今為止，對于絕大數UPS生產廠商而言，因種種原因、尚未找到制備大功率升壓型IGBT整流器的有效技術途徑。在此背景下，為了能制備出大功率的高頻機UPS(例：300、400、500KVA UPS)，常采用所謂1.0級高頻機UPS的制備技術：采用由多臺三相、小功率的UPS功率模塊”并機”的技術途徑來組成、從外觀上看起來似乎是一臺完整的”大功率UPS單機”的設計方案，對于這樣的、由N臺三相UPS功率模塊所組成的高頻塔式機UPS和由數量更多的、更小容量的功率模塊所構成模塊化UPS而言，在它的UPS單機的內部必然存在”交流型的環流”。眾所周知：并機的數量越多，這種可能會危害并機系統安全、穩定運行的”環流”也越大、UPS發生故障的幾率必然會增高。在此背景下，如果高頻機UPS的內置功率模塊的總并機數量過多的話，發生故障的幾率就會增大，從而導致UPS供電系統的平均無故障工作時間被大幅度地縮短。
此外，在市售的部分1.0級高頻機UPS中，由于它的電池組帶N線，對于這種高頻機UPS產品而言，當它處于電池放電工作狀態時，還可能因無法保證它的”正電池組”與”負電池組”的端電壓和內阻相等而導致在UPS的N線上出現”直流型的環流”，從而遺留下新的故障隱患。
同單機“多功率模塊型”的高頻機UPS和模塊化UPS相比，由于在2.0級高頻機UPS中，采用了電池組“不帶N線”和單機“單功率模塊型”的新晰設計理念，使得它能在確保獲得97%高效率的前提下，還能大幅度地提高UPS冗余并機供電系統的可利用率和平均無政障工作時間、電池組節數調節范圍的高靈活性和設備安裝的高適應性。
有關大功率的2.0級高頻機UPS與1.0級高頻機UPS之間的性能對比被示于下表中。

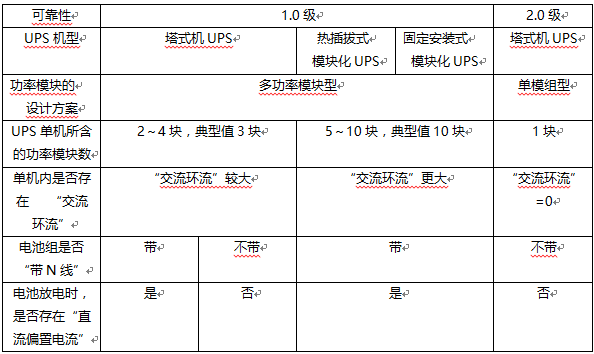

表1 2.0級高頻機UPS與1.0級高頻機UPS性能對比
從上表可見，我們可以通過判斷:在一臺UPS單機內、是否存在“交流環流”、電池組是否帶“N線”以及當電池組放電時，在UPS的N線上、是否存在“直流偏置電流”等技術指標來判斷：一臺高頻機UPS到底是1.0級產品?還是2.0級的產品?
為了更進一步地提高高頻機UPS單機的可靠性，艾默生網絡能源公司所推出的、輸出功率分別為300KVA、400KVA和500KVA 的Liebert eXL系列的2.0級大功率高頻機UPS采用一體化設計方案，在UPS單機內“無環流”。在這里，采用了“單相功能模組”設計理念，所有的”功能性部件”均采用易拆卸的、模塊化制備工藝，使得其可裝配性和可維護性得到明顯的改善;其逆變器采用更先進的T型三電平拓?fù)?，雙變換工作模式的效率高達97%;采用電池組不帶N線的設計方案后，不僅徹底消除在UPS的N線上出現”直流偏置電流”的故障隱患。而且，還可明顯降低電池組電纜的采購成本，有利于降低Capex。
有關Liebert eXL系列2.0級高頻塔式機UPS與1.0級高頻塔式機UPS和1.0級模塊化UPS的性能對比被列于下表中。

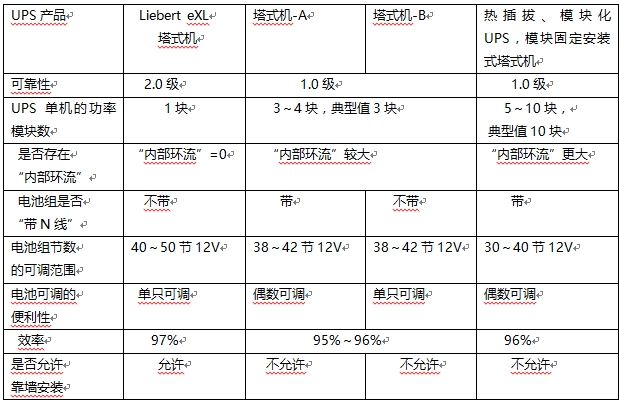

表2 Liebert eXL系列UPS與1.0級UPS性能對比
同在UPS單機內存在“并機環流”的多功率模塊型的、”1.0級”高頻塔式機UPS和模塊化UPS相比，對于采用電池組“不帶N線“+單機“單模塊型”的設計理念、所制備的”2.0級”高頻塔式機UPS產品而言，它能在確保獲得97%高效率的前提下，還能獲得在UPS單機內“無環流”，并進而大幅度地提高UPS并機供電系統的可利用率、電池組配置的高靈活性和設備安裝的高適應性等技術優勢。
電氣應用：在數據中心機房供電系統中，發電機供電系統也是非常關鍵的環節，請問應如何進行設計與規劃？
李成章：首先我們先來分析一個案例。2016年4月22日11:00，當某金融機構的托管機房、在執行新舊”3+1”UPS并機系統的更換升級改造時，在發電機帶載的工況下，人工關閉3#和4#UPS，由1#和2#UPS帶載。在帶載率為90%的情況下、運行50分鐘后，因UPS過熱，導致UPS冗余并機系統被切換到交流旁路供電狀態。此后，在發電機組直接驅動后接的IT設備運行12分鐘后，由于發電機組因發生”失磁”故障而進入”自動關機”狀態，從而導致UPS輸出停電，并造成部分服務器被損壞和銀行業務癱瘓7小時32分鐘的不良事故。
