當我們?cè)赑owerEdge FX2機箱中的每一個FC630節點上配置Express Flash PCIe SSD，并利用Fluid Cache for SAN緩存軟件將服務器端閃存與后端戴爾SC陣列融為一體時，Oracle RAC集群的事物處理量增加了3.7倍。在這一點上，充分利用戴爾PowerEdge新科技，存儲的靈活性和創新科技再次顯示威力。

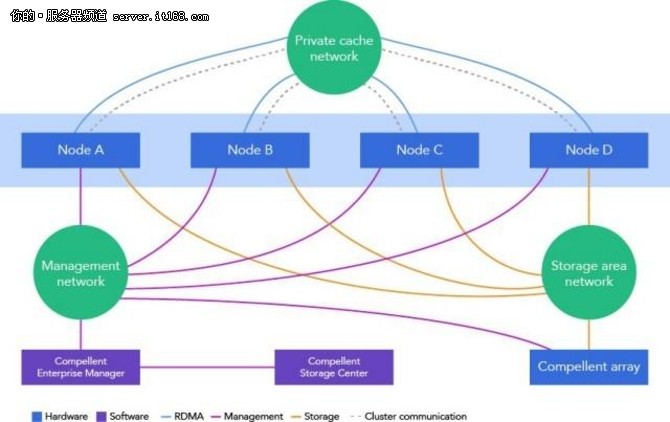

上面是Fluid Cache for SAN的邏輯結構圖。在Node A-D這4個節點之間，需要一個私有緩存網絡，包括RDMA數據通信以及集群通信。同時，作為緩存池的一個組成部分，每個服務器節點也要連接到管理網絡，與SC8000陣列一起接受Compellent Enterprise Manager的管理。

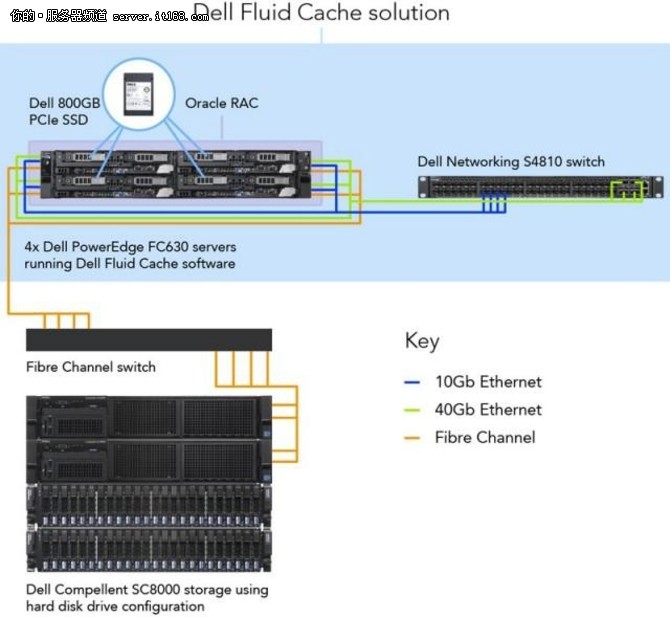

Fluid Cache for SAN增加的硬件，主要是Dell 800GB PCIe SSD和Dell Networking S4810交換機。其中藍色的10Gb以太網為一般數據通信和集群互連，綠色的40Gb RDMA網絡專門用于緩存數據同步這些高帶寬/低延時通信。
該方案的最大價值在于，以較為經濟的成本，給后端共享磁盤陣列的性能帶來了脫胎換骨的提升，進而提高Oracle事物處理能力。在這里，PowerEdge FX2還將傳統4臺Fluid Cache for SAN服務器集中到了一個2U機箱。
密度創新高橫向易擴展的VSAN VDI
如上圖，這套運行VMware VSAN的桌面虛擬化方案，構建在包含4個FC430服務器和2個FD332存儲模塊的PowerEdge FX2上。每個FD332的雙RAID控制器(在VSAN中作為SAS HBA直通使用)分別映射到1個FC430服務器，它們之間的連接關系見下圖。

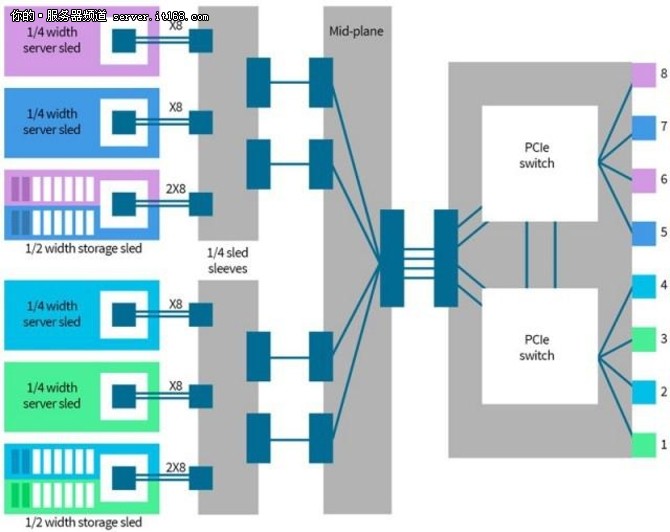

可以看出，PowerEdge FX2中的每個服務器和存儲單元都是通過中板連接到PCIe交換模塊，以實現互連互通。

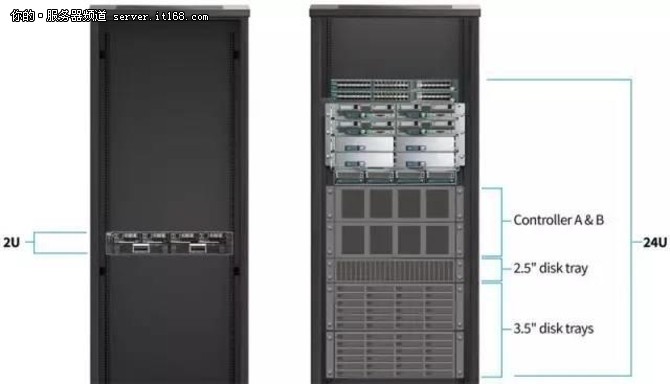

如果采用傳統服務器和存儲方案，包括刀片服務器機箱、交換機、存儲陣列控制器、2.5/3.5英寸磁盤托架在內，有些情況下需要占據24U機架的高度。而換用PowerEdge FX2+VSAN，達到同樣要求的VDI方案只需要2U，而支持的用戶數還有所增加。
對焦高能本地PCIe SSD緩存顯威力
通過整合SanDisk DAS Cache軟件，F(xiàn)C830服務器上的Express Flash PCIe SSD能夠加速FD332中的SAS RAID。對比在PowerEdge R820上由PERC RAID卡CacheCade技術配置的SSD緩存加速RAID方案，PowerEdge FX2實現了每分鐘處理訂單數、支持虛擬機數和可用驅動器數的大幅提高。

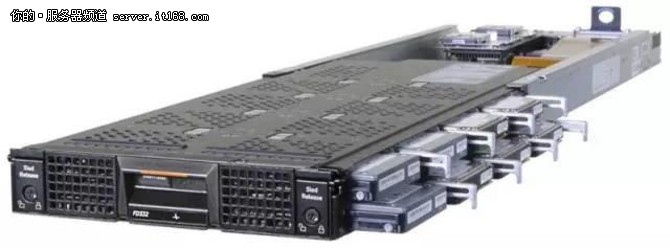

FD332一共支持16個2.5英寸驅動器，可以從PowerEdge FX2機箱抽出后在兩側維護。
如同我們?cè)陂_(kāi)篇所說，戴爾跨時代的PowerEdge FX2融合基礎架構兼具刀片服務器和機架服務器的優點，堪比融合架構的“樂高”——本文介紹了4個給我們留下深刻印象的PowerEdge FX2應用方案，有趣的是，其中3個都與存儲的優化加速有關。在CPU計算密度不斷提高的今天，磁盤和網絡I/O瓶頸在一些場景中顯得更加突出，對于高密度服務器而言則更加重要，而我們看到戴爾在這一點上做了充足的準備。當然，PowerEdge FX2還有更多的用法等待您去開發。
