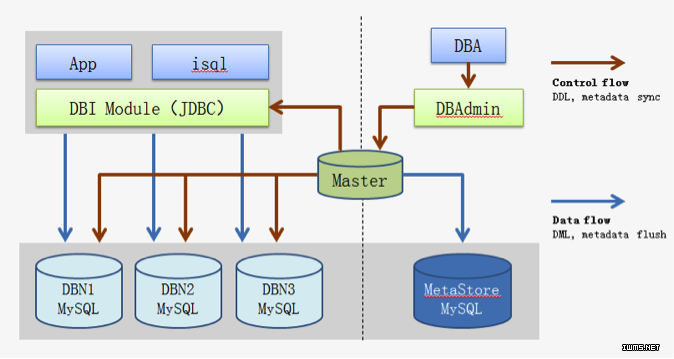

DDB Driver模式架構
管理操作以建表為例：
DBA通過DBAdmin的窗口創建表，或者用isql執行建表語句之后，向master發起實際的建表請求，master完成用戶認證和合法性校驗之后，先在各個數據節點上創建新表，然后將新表元數據記錄在系統庫中，最后由master將新表元數據同步給各個DBI模塊。
對于建表語句中DDB特有的語法，會由isql或dbadmin在解析DDL時完成相應處理，如自增ID的設置。
在DDB中，master用于元數據管理，同步以及報警監控。在DBI模塊啟動時，會第一時間向master注冊，并拉取元數據，之后master對元數據的同步保障了DBI模塊元數據的更新。在DBI執行SQL，以及創建DB連接的過程中，不會涉及到與master的交互。
在分庫分表中間件中，與DDB Driver模式同樣類型的還有阿里TDDL，優勢是部署簡單，成本較低，容易理解和上手。劣勢也非常明顯：只支持JAVA客戶端，版本難以管理，問題難以追蹤，DB連接難以歸斂等，另外一點是，中間件與應用綁定在一起，對應用本身是個巨大侵入，而且分庫分表的過程是比較耗費CPU資源的，所以在Driver模式下，無論是運維還是性能開銷上都存在不可控的因素。
Proxy模式
相比于Driver模式在多語言，版本管理，運維風險上存在的問題，Proxy模式很好地彌補了這些缺陷。所謂Proxy，就是在DDB中搭建了一組代理服務器來提供標準的MySQL服務，在代理服務器內部實現分庫分表的邏輯。本質上說，DDB Proxy作為一組獨立服務，實現了MySQL標準通信協議，任何語言的MySQL驅動都可以訪問，而在Proxy內部，依賴DBI組件實現分庫分表，Proxy與DBI的關系如下所示：
DDB Proxy模塊簡圖
應用通過標準數據庫驅動訪問DDB Proxy，Proxy內部通過MySQL解碼器將請求還原為SQL，并由DDB Driver，也就是DBI模塊執行得到結果，最后通過MySQL編碼器返回給應用。
從上圖可以看出，Proxy在DBI上架設了MySQL編解碼模塊，從而形成獨立標準的MySQL服務，而在MySQL編解碼模塊之上，DDB Proxy也提供了很多特色命令支持，例如：
- show processlist：查看Proxy所有連接狀態，與MySQL相關命令高度一致
- show connection_pool：查詢Proxy到數據節點的連接池狀態
- show topsql..：查詢按照SQL模式聚合的各項統計結果，如執行次數，平均執行時間
- . from..：查詢過去各個時間段內的吞吐量
此外，DDB Proxy內還提供了slow log等輔助功能，給運維帶來很大的便利。
DDB Proxy模式完整架構如下所示：

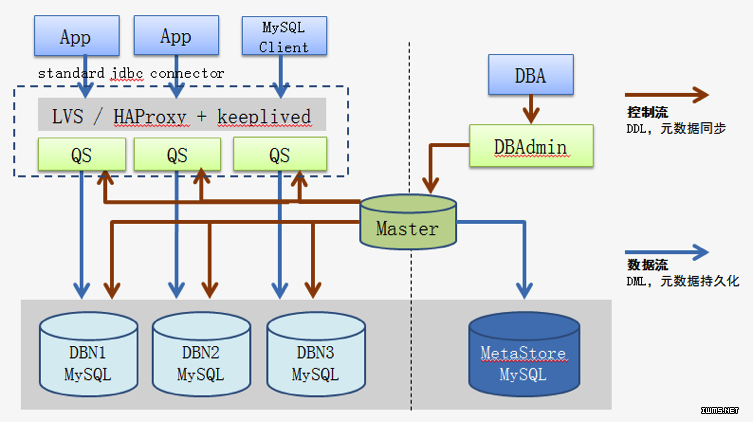

DDB Proxy模式架構
與Driver模式架構相比，除了QS（DDBProxy的內部稱謂，下同）取代了DBI的位置，還在多個QS節點之上部署了LVS或haproxy + keepalived的組合做負載均衡，從而實現多個DDBProxy節點的熱備，由于DDBProxy無狀態，或者說狀態統一由Master同步，在數據庫節點沒有達到瓶頸時，可以通過簡單地增設QS服務器實現服務線性擴展。
私有云模式
在網易私有云項目啟動之前，DDB一直以一個個獨立集群為不同業務提供服務，不同DDB各自為政毫不相干，這樣的好處是業務之間完全隔離，互不影響，不好之處在于隨著使用DDB的產品數目不斷增多，一個DBA往往同時運維數個甚至數十個DDB集群，而之前我們一直缺乏一個平臺化的管理系統，在DBA在各個集群之間應接不暇時，我們沒有平臺化的統籌運維幫助應用及早發現問題，或是優化一些使用方法。例如版本管理，2013年我們?cè)谝粋€(gè)大版本中做了個hotfix，并通知所有DBA將相關的版本進行升級，但是最后由于管理疏漏，有個別集群沒有及時上線，為業務帶來了損失。當時如果我們有平臺化的管理方案，可以提供一些運維手段幫助和提醒運維人員及時更新所有有問題集群，另外，平臺化的管理工具也可以定制一些自動化功能，如自動備份，報警組等。
