在上一章《我的第一個物聯網應用 2》中，我們完成了 Ruff SDK 的安裝，開發環境已經準備就緒，這一章我們的目標是：
- 新建一個 Ruff 項目，熟悉項目結構
- 以繼電器為例學會添加連接外設，并控制外設
下面有請這一期的主角入場。

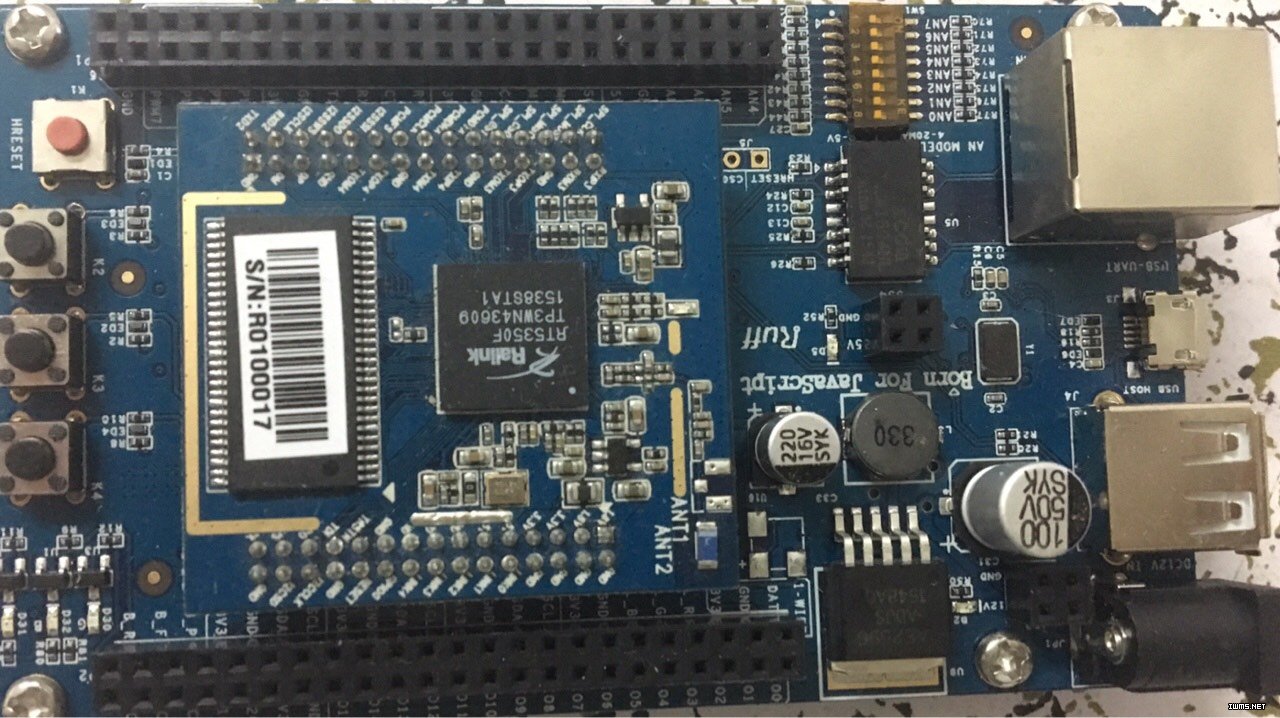

- Ruff 開發板：

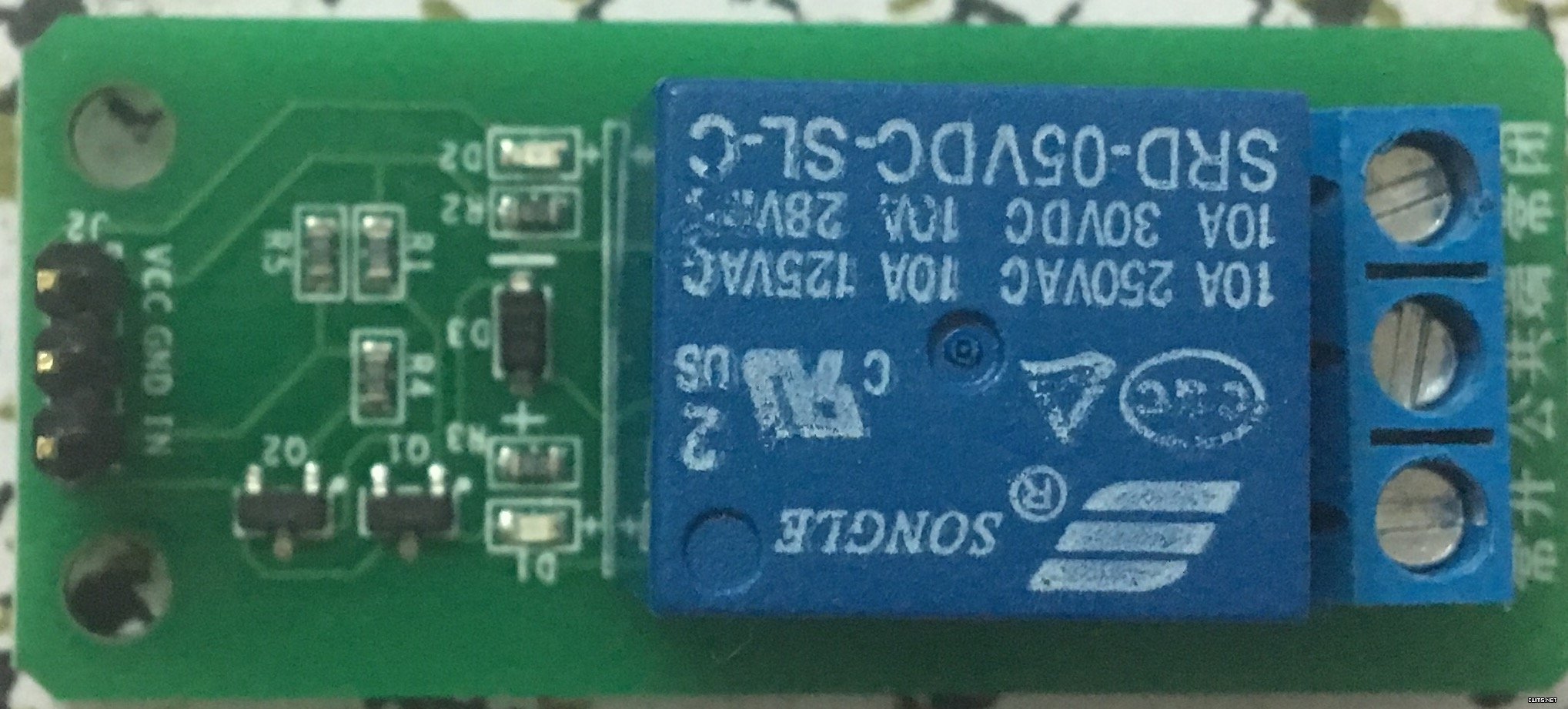

繼電器
繼電器的作用
為了方便理解后面的內容，這里先簡單科普一下繼電器的工作原理，如果你已經知道繼電器的作用可以跳過這段內容。
什么是繼電器？繼電器是一種通過某種信號變化來自動控制電路開關的電子設備。

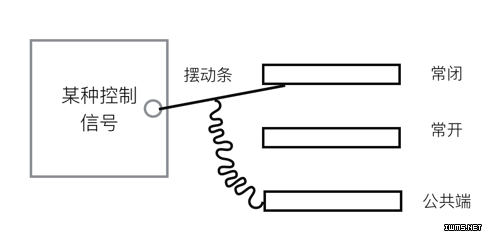

上圖是最簡單的繼電器模型圖，輸出電路有三個端口:常閉、常開和公共端，默認情況下常閉端和公共端是連通的，控制端根據輸入的電信號能控制擺動條向下或向上擺，從而控制公共端和常閉端或者常開端連通。例如下圖就是一個基于電磁信號來實現的繼電器:

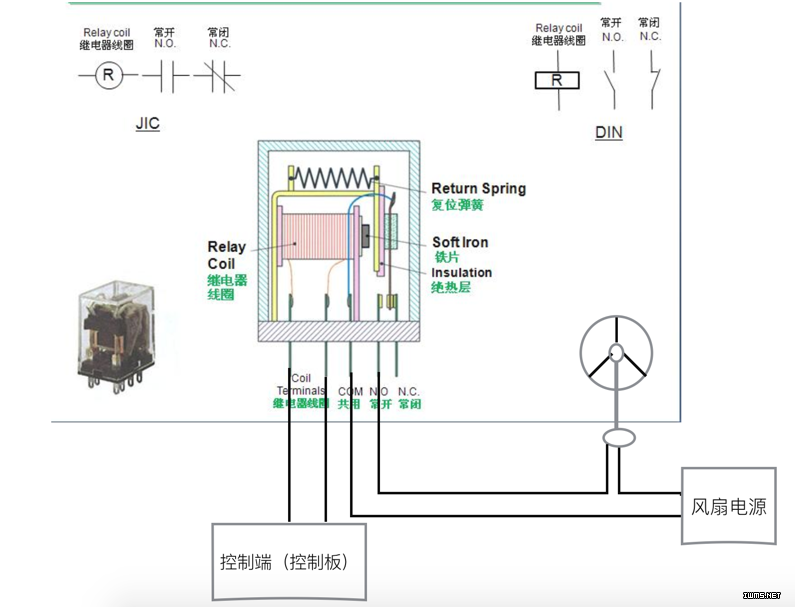

大家回憶一下中學物理課中的電磁感應原理，當線圈通電后，線圈環繞的鐵芯會產生磁力，在磁力的吸引作用下鐵片和常閉端斷開、和常開端聯通；當線圈斷電，鐵芯磁力消失，鐵片在彈簧拉力的作用下和常閉端聯通。 如果我們用開發板控制繼電器來控制風扇，那么電路連接情況可以如下圖：
創建項目
思路理清楚了，下面我們終于可以寫代碼了，開干吧！創建一個目錄：MyLotApp。進入項目目錄。執行命令：

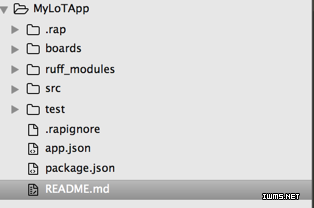

rap init接下來命令終端會讓你輸入項目名稱、描述、作者等信息，寫過 NodeJs 的同學一定會覺得很親切，項目初始化完成之后我們來看看工程的目錄結構：
package.json:
{"name": "MyLotApp","version": "0.1.0","description": "My first Lot App","author": "dalimao","main": "src/index.js","ruff": { "boards": { "ruff-mbd-v1": "^4.2.0", "*": "*" }, "dependencies": {} }}其中 main 節點指定了程序的入口文件；ruff 節點描述工程的依賴模塊，boards 是開發板的基礎依賴模塊，dependencies 是設備的依賴模塊，我們現在還沒添加外設備，所以這里是空的。
app.json: 描述設備的邏輯ID（我們在添加外設時自己指定的ID）和驅動依賴包的映射關系。
test 目錄：測試代碼存放目錄。
src 目錄：源碼目錄，我們寫的代碼就放到這個目錄下。
src/index.js: 在package.json 中指定了 index.js 為項目的程序入口。
'use strict';$.ready(function (error) { if (error) { console.log(error); return; } $('#led-r').turnOn();});$.end(function () { $('#led-r').turnOff();});開發板啟動完成、加載程序之后會執行ready() 回調函數，關閉之前會執行end()回調函數。這段代碼加載后，開發板會點亮開發板上內置的紅色led 燈。現在我們讓這段初始化生成的代碼在開發板上跑起來吧，有請我們的第一位主角－Ruff 開發板出場。
啟動開發版
用 USB 連接線給 Ruff 開發板 ，開發板隨即啟動。開發版啟動后會啟動一個名字以 Ruff 開頭的 WI-FI 熱點，例如 Ruff0021332 。讓開發機（你的電腦）連上這個 WI-FI 熱點，然后就可以把代碼部署到開發板上了。
部署程序
打開終端，進入工程目錄，輸入命令：
rap deploy -s部署成功，觀察一下開發板上紅色 led 燈是否亮了。
添加繼電器
關掉開發板電源，WIFI 切回正常使用的 WIFI。先來熟悉下 rap device add 這個命令，這個命令是用來添加外設的， 后面的參數是邏輯上的設備 ID，你可以自行定義，只要保證和其他設備 ID 不重復就行了。
rap device add relay這里我把繼電器的 ID 定義為 relay ，回車之后 Ruff 命令行會詢問你 Module ID， 這個才是設備真正的 ID ，這個 ID 和這個硬件的驅動程序是對應的，這個 ID 在設備的包裝盒上有注明，輸入這個 ID 回車之后 Ruff SDK 會根據 ID 在 Ruff 的軟件倉庫幫你尋找對應的驅動程序供你選擇安裝，如果這個設備還沒有對應的驅動程序，你可以去根據 Ruff 的 API 去為它寫驅動程序，當然這是后話了。
