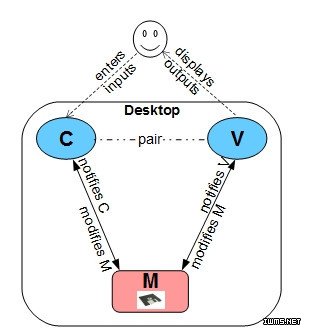

圖1展示了獨立桌面環境中的oMVC。圖中顯示了作為模型的組成部分的本地軟盤數據存儲。oMVC中控制器和視圖具有成對出現的關系，但是模型的改變并不在兩者間直接產生通信。控制器和視圖知道模型的狀態，但是反之并非如此。
一旦模型從控制器獲取了變更通知，它并不直接通過調用去更新所涉及的視圖。在模型-視圖的關系中，變更通知的獲取是通過每個獨立的參與者之間的相互注冊實現。一旦一方發生了變更，就會生成一個事件，對方就會采取相應的動作作為響應。在圖1中，視圖是附屬于模型的，對模型進行觀察。一旦控制器觸發了模型變更事件，視圖必須去確保自身顯示也按需更新，以相應地反映出模型的狀態。更新模型的通知信號也可由視圖自身生成。這種視圖與模型之間的 觀察 (或訂閱)和通知關系，有助于模型和視圖間的解耦，使得多個視圖可隸屬于同一模型，進而可提供不同的表示。
在圖1中值得注意的是，控制器并非直接地改變視圖。在Smalltalk社區及其它后續的桌面GUI應用庫中，通常將視圖和控制器看成一對耦合的對象。視圖使用具有特定控制器類型的實例實現預期的響應。為創建所期望的行為，控制器還可以在不同情景中 策略性地 、動態地切換類型。這樣的視圖-控制器對可以嵌套于 復合 層次結構中(如圖2A所示)。在該層次結構中的父輩之間、子女之間及父子之間，視圖-控制器組件都可以進行交互和通信。很多情況下，層次結構中的每個獨立視圖-控制器的子女組件僅處理部分的模型對象。此外，從oMVC組合的角度看，模型也可以使用層次結構的形式進行組織，這樣 MVC三元組作為一個整體 構成 層次結構中的父子關系 ，如圖2B所示。
(點擊放大圖像)

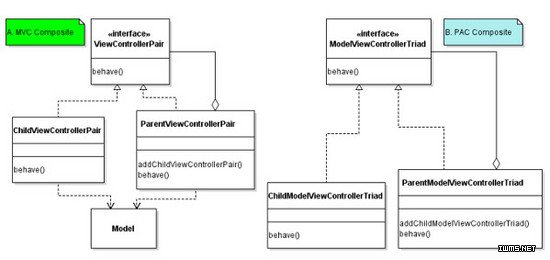

圖2左圖是oMVC的復合表示，右圖是 PAC (顯示-抽象-控制，Presentation-Abstraction-Control)的表示。
總而言之，oMVC設計范例是由一系列的 GoF設計模式 所組成，尤其是其中包括了觀察者模式 、 策略模式 和 復合模式 。在早期的桌面應用庫中，oMVC域架構和模式的設計意圖得以保持，即模型組件由應用域?qū)ο蠛蛿?shù)據存儲所組成，其中存儲多是本地的或是受限的。在oMVC三元組類的行為中，應用域行為的維護和廣播起著核心的作用。oMVC的一個關鍵假設是模型的穩定性，該假設在上世紀七十和八十年代的桌面應用情景中顯然是正確的。但是在WMVC領域，模型時常發生改變通常是一種常態。直至近些年，向用戶實時廣播變更(類似于oMVC所實現的)所需的技術基礎才得以實現。
WMVC的分類
具有諷刺意味的是，雖然直到上世紀九十年代，尤其是在Win95出現之后的年代，桌面計算機開始進入普通百姓家并得到普及，但是傳統的桌面應用卻因為因特網互聯的Web應用開始統治了業界而逐漸退居幕后。不同于安裝并于運行于終端用戶計算機上的桌面應用，Web應用是宿主于遠離用戶的服務器上，創建了客戶-服務器的關系。在本文的其后內容中，我們將瀏覽器(browser)和客戶這兩個概念互換使用。根據瀏覽器和服務器相對于WMVC三元組對象的部署位置和執行方式的不同，可將WMVC明確地分組為：
服務器端WMVC (Server-side WMVC，sWMVC)：所有WMVC的組件位于服務器上，并在服務器上執行。
雙重WMVC(Dual WMVC，dWMVC)：WMVC組件分布于瀏覽器和服務器之間。通信可由客戶或者服務器端發起。
點對點WMVC(Peer-to-Peer WMVC，pWMVC)：這種架構中沒有集中式服務器。所有WMVC組件位于客戶端，在客戶端執行。pWMVC可具有自己的沙箱SoR。
服務器端WMV(sWMVC)
在sWMVC模型中，用戶使用瀏覽器作為瘦客戶，通過無狀態的請求-響應HTTP協議訪問應用(如圖3所示)?？蛻粝蚍掌靼l(fā)送HTTP請求或輸入內容，接收并顯示整個更新的Web頁面(或是其它的文檔)。一旦頁面被加載以后，各頁面組件間就很少有交互了，頁面成為靜止的。
在這種瘦客戶-服務器范式的sWMVC架構中，應用SoR版本庫外部化為一種集中式環境。它與應用服務器內存中的域?qū)ο笫窍嗷シ蛛x的。服務器和數據版本庫都是遠離用戶瀏覽器部署的(如圖3所示)。SoR存儲常常是由一個或多個關系數據庫這樣的數據源所組成。鑒于數據已經外部化了，帶外進程或不同的用戶都可對數據進行更新。數據的變更只會從控制器流向模型(參見圖3);當SoR中數據被不同的用戶或系統改變時，并不向應用服務器發送入站數據變更通知。不同于oMVC，模型及其所關聯的視圖間不再有任何的直接聯系和必要的同步。由于視圖不再反映模型的狀態，這就需要用戶手動地發起新的HTTP請求去同步和刷新視圖。因此sWMC中的“s”，也可指代這種WMVC范例的靜態(static)或是陳舊的本質特性。
