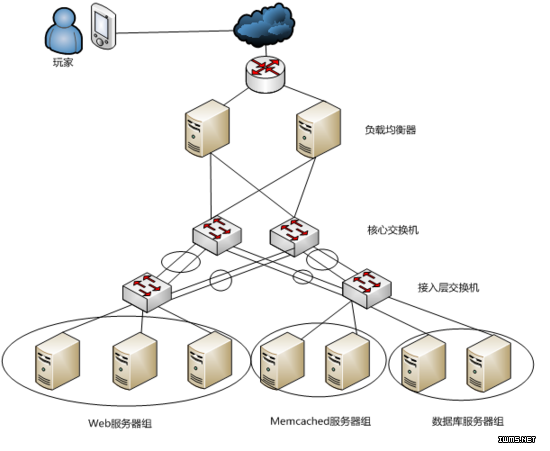

圖1 推薦的手游架構圖
在設計這樣的手游架構時，我們重點考慮的幾個方面如下：
負載均衡器 ：
使用商業硬件實現。采用商業硬件的負載均衡可以最大程度的保障業務穩定性。
使用雙機熱備(HA)，規避單點故障。
使用NAT模式。在手游架構中，實際負責游戲邏輯的Web服務器組和玩家之間的數據流量，一般不大。根據我們的經驗，在5萬人同時在線的手游，帶寬使用800Mbs左右。使用NAT模式的負載均衡方案完全可以滿足需求;同時對于Web服務器來說，不需要配置外網IP，節省IP費用及提高安全性。
雙上聯的鏈接方式 ：
負載均衡器和核心交換機使用雙上聯，避免單一核心交換機故障導致的網絡中斷。
接入層交換機接入核心交換機時，采用雙上聯，并且做PortChannel，保障雙鏈路可用的情況下，同時提高吞吐量。
Web服務器組
：
配置高頻CPU。作為手游邏輯的主要處理單元，Web服務器往往執行大量的CPU運算，比如玩家攻擊能力計算、攻擊效果計算等。
Memcached服務器組
?。?/p>
這個服務組的作用一般包括預加載配置項以及緩存數據庫查詢結果等。使用Memcached提供的高效內存緩存，可以提高響應速度。
數據庫服務器組
?。簽橛螒驍?shù)據提供持久存儲。
在這樣的架構設計中，體現手游運維對于高可用性、安全性、高性能的要求。在運維人員設計相關規劃時，可以參考該架構進行實施。
最佳實踐：手游容量規劃
如上文所說，手游相對于端游的生命周期更短，因而留給運維人員的準備時間也就更少。這就要求我們?cè)诙虝r(shí)間內對手游運營需要的各種資源規劃到位，手游容量規劃是一個必不可少的環節。
容量規劃(Capacity Planning)，是指在系統上線前或系統運營過程中，通過分析業務走向，對系統需要的各種網絡、計算、存儲資源進行提前規劃和準備。目的是在這種業務變化時，系統承載能力可以隨著要求變化進行靈活的應對。
多線機房的選擇
為了用戶在3G、4G、WIFI(中國電信接入、中國聯通接入、中國移動固網接入)等終端網絡切換時得到良好的游戲體驗，手游服務器需要部署在多線機房，由此可以很好的滿足用戶多種方式上網的需求。
如下圖所示是我們某個手游玩家按照ISP來源的分布情況：

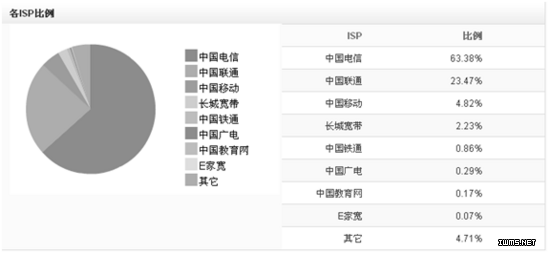

圖2 手游玩家ISP分布
由上圖，也驗證了我們必須把服務器部署在多線機房，以滿足不同接入的手游玩家。
多線機房的實現原理和特點如下：
多條光纜：數據中心為適應不同用戶對不同網絡訪問量的不同需求，采用多條高帶寬(例如40G)光纖鏈路連接到Internet。
10G出口帶寬：連接到中國電信、中國聯通的出口帶寬均超過10G以上。
BGP4收取路由：各條鏈路均采用BGP4收取路由，并進行相應的策略設置，保證用戶訪問不同網絡的訪問速度。
各條出口互為備份：在其中一條鏈路出現故障的時候，所有流量通過其他鏈路出入，不會出現單鏈路故障，提高了可靠性。
突破限制：突破了ISP出口受中國電信和中國聯通互連帶寬瓶頸及訪問國際網站的限制。
高速Internet接入、冗余的網絡和帶寬管理系統保證接入帶寬可根據用戶流量的需求隨時擴充，充分滿足用戶日益增長的網絡應用需求。
在選擇和對比多個多線機房時，機房的冗余帶寬、對抗DDOS攻擊的能力，是評估的2個最重要方面。高冗余帶寬(10G以上)、高抗DDOS能力(20G以上)，是我們傾向的選擇。
網絡帶寬容量規劃
網絡帶寬規劃的數據來源主要有兩個：一個是在小規模測試時收集到的玩家平均帶寬使用量，以kbps/每玩家計算;另一個是使用機器人(指能夠模擬玩家進行游戲內容測試的自動化程序)測試時收集到的類似數據。
在進行網絡帶寬規劃時，需要對以下三個方面的內容分別進行評估：
正常流量規劃。評估方法是根據玩家在正常進行游戲時，每玩家?guī)捠褂昧颗c預估的同時在線人數的乘積。
