Haar特征反映了局部區域之間的相對明暗關系，能夠?yàn)槿四樅头侨四樀膮^(qū)分提供有效的信息，例如眼睛區域比周圍的皮膚區域要暗，通過Haar特征就可以將這一特點表示出來。但是由于提取Haar特征時每次都需要計算局部區域內多個像素點灰度值之和，因此在速度上其并不快，為此VJ人臉檢測器引入了積分圖來加速Haar特征的提取。

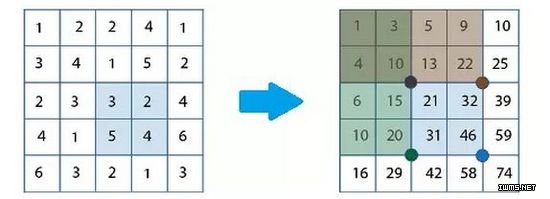

積分圖是一張和輸入圖像一樣大的圖，但其每個點上不再是存放這個點的灰度值，而是存放從圖像左上角到該點所確定的矩形區域內全部點的灰度值之和。
積分圖所帶來的好處是兩方面的，一方面它使得每次計算局部區域像素點的灰度值之和僅需要做4次加減法，與局部區域的大小無關;另一方面它避免了在相同像素點上重復求和，只在最開始計算一次——相鄰的窗口有很大的重疊部分，對應的Haar特征也會重疊，如果每次都重新計算像素點的灰度值之和，則重疊部分的計算是重復的。積分圖極大地加速了Haar特征的提取，向快速的檢測器邁出了第一步。
除了特征提取，分類過程的速度對于檢測的速度也至關重要。分類的速度取決于分類器的復雜程度，也即從特征向量變換到類別標簽的計算過程的復雜程度。復雜的分類器往往具有更強的分類能力，能夠獲得更好的分類準確度，但是分類時的計算代價比較高，而簡單的分類器雖然計算代價小，但是分類準確度也較低。那么有沒有兼顧計算代價和分類準確度兩方面的辦法呢?當然有，這就是AdaBoost方法。希望計算代價小，所以只用簡單的分類器，但是又希望分類準確度高，于是把多個簡單的分類器組合起來——聚弱為強，將多個弱分類器組合成一個強分類器，這就是AdaBoost方法的核心理念。通過AdaBoost方法來學習分類器，達到了以更小的計算代價換取同樣的分類準確度的目的。
造成人臉檢測速度慢的根本原因還在于輸入規模過大，動輒需要處理幾十上百萬的窗口，如果這樣的輸入規模是不可避免的，那么有沒有可能在處理的過程中盡快降低輸入規模呢?如果能夠通過粗略地觀察快速排除掉大部分窗口，只剩下少部分窗口需要進行仔細的判別，則總體的時間開銷也會極大地降低。從這樣的想法出發，VJ人臉檢測器采用了一種級聯結構來達到逐步降低輸入規模的目的。
具體說來，VJ人臉檢測器將多個分類器級聯在一起，從前往后，分類器的復雜程度和計算代價逐漸增大，對于給定的一個窗口，先由排在最前面也最簡單的分類器對其進行分類，如果這個窗口被分為非人臉窗口，那么就不再送到后面的分類器進行分類，直接排除，否則就送到下一級分類器繼續進行判別，直到其被排除，或者被所有的分類器都分為人臉窗口。這樣設計的好處是顯而易見的，每經過一級分類器，下一級分類器所需要判別的窗口就會減少，使得只需要付出非常少的計算代價就能夠排除大部分非人臉窗口。從另一個角度來看，這實際上也是根據一個窗口分類的難度動態地調整了分類器的復雜程度，這顯然比所有的窗口都用一樣的分類器要更加高效。
VJ人臉檢測器通過積分圖、AdaBoost方法和級聯結構取得的巨大成功對后續的人臉檢測技術研究產生了深遠的影響，大量的科研工作者開始基于VJ人臉檢測器進行改進，這些改進也分別覆蓋了VJ人臉檢測器的三個關鍵要素。
特征的改進和變遷
雖然Haar特征已經能夠刻畫人臉的一些特點，但是相比于人臉復雜的變化模式，VJ人臉檢測器所采用的5種Haar特征還是過于簡單。光考慮姿態上的變化，人臉可能是斜著的(平面內旋轉)，也可能是仰著的或者側著的(平面外旋轉)，同一個Haar特征在不同姿態的人臉上差異可能非常大，而同時又可能和非人臉區域上的特征更相近，這就很容易在分類的時候引起誤判。于是人們開始對Haar特征進行擴展，使得其能夠刻畫更加豐富的變化模式：
1. 環形的黑白區域劃分模式，而不僅僅是上下或者左右型;
2. 旋轉的Haar的特征，即將原來提取Haar特征的局部小塊順時針或逆時針旋轉45度;
