“Go catch em all! ”
前言
在一個月前， Pokemon Go 成了新一輪現象級手游?；?LBS (Location Based Service) 的設計給社交帶來了更多可能。
從最早玩游戲的時候，我就不甘于受限于游戲的世界，探索各種 “作弊” 的方式。既然是基于位置的游戲，那么制作一個 “地圖” 也成了順其自然的想法。
這篇文章就記錄了我從反向工程解構 Pokemon Go 架構，到建立一個實時 Pokemon 地圖的過程。
成品: mypokemon.io
探索
對網絡安全有一些了解的同學大概都知道，要 hack 某個游戲或者 app ，你需要做的第一件事就是了解它是怎樣運作的。對于 Pokemon Go 也是一樣的。
監聽網絡流量
首先，我需要架設一個網絡流量監聽的工具。由于近年來 REST API 的流行，我假設 Pokemon Go 也是用 REST API 來通信的，那么假設一個 http proxy 便能夠進行 MITM ( man in the middle attack ) 攻擊，并截取通信記錄了。在這里，我用的工具是 burp

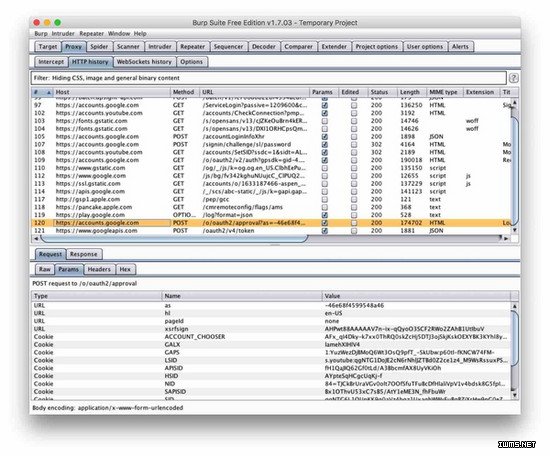

由于我的 macbook 和我的手機接入到了同一個 wifi ，我在電腦上設置的 proxy ，在 iphone 上也能連上。在 burp configure 界面有很詳細的設置過程，在設置好電腦跟手機之后，我們就可以在 burp 上看到 Pokemon Go 的網絡流量了。
解碼
在 burp 里，我們可以看到 Pokemon Go 的 通信記錄 ，其中大部分都是毫無意義的二進制碼。聯想一下 Google 的技術棧，不難想到，這是用 protocol buffer 編碼過的，那么用 protobuf 反向解碼，就可以看到原請求了。
我寫了一個 小腳本 來批量解碼， 解碼的結果 是可以 json 格式的 enum 集合。由于沒有 schema ，下一步我們需要做的就是搞清楚每個 enum 對應的意思。這個過程就比較枯燥繁瑣了，在 github 上效率最高的 project 算是 AeonLucid/POGOProtos ，我們就不要重新造輪子了。
同樣的，在這步之后，把 protocol buffer 轉化成可用的 API 也有開源的項目 tejado/pgoapi ，我們就可以跳過這兩步，直接開始設計地圖了。
架構設計

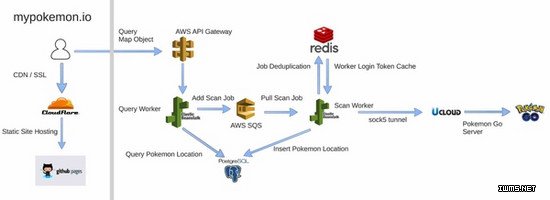

我最終的目標是提供一個 Pokemon Map as a Service，那么所有的數據儲存跟采集都必然發生在云端。我決定的架構是這樣的:
整個系統分為 3 個部分：
網頁前端
數據查詢層
數據采集層
網頁前端
由于地圖的本身的特性，網頁前端是非常輕量級的，基本不需要怎么修改，只需要顯示后端發回的數據即可。所以前端我就直接用 github pages 來托管。
在最新的 chrome 瀏覽器里，實時定位信息只能在 https 顯示的網頁上使用，所以為了能夠使用用戶的位置信息，我用 cloudflare 做 DNS 提供商。用 cloudflare 不光可以一鍵增加 SSL 證書，還可以提供 CDN 服務，這樣也解決了一部分前端加載速度的問題。
數據查詢層
將數據查詢跟數據采集分開也是很自然的想法。地圖上的數據在短時間內并不會有巨大的改變，所以查詢這個動作是很輕量級的，但是數據采集則需要從服務器爬取信息，是需要很多集群資源的。
在這里，我用 AWS 的 API Gateway 來給網頁端提供接口，API Gateway 再把請求轉發給一個 AWS Elastic Beanstalk 的 Django 后端，最后轉化成一個簡單的 SQL。由于目前并沒有很大的流量，所以即使直接 query 數據庫延遲也很低。如果今后流量增大了，也許會考慮再加一個 Elastic Search 來提高效率。
數據采集層
數據采集才是這個地圖中最核心的部分。要設計數據采集層，我們就要先看看有哪些可以用的工具。
在前面我們已經得到了可以模擬 Pokemon Go 客戶端的 python api，在 Pokemon Go 中，每 5 秒，客戶端就會發送一個 GET_MAP_OBJECTS 請求給服務器，包含了用戶所在的位置，服務器則會返回用戶可以抓到的小精靈地址，以及離用戶很近的小精靈地址。這些小精靈大概是在距離用戶 100 米內的。這就意味著，每一個用戶請求，只能覆蓋半徑 100 米的圓形區域，要搜索 1 平方公里的區域，就需要發送約 100 個請求到 Pokemon Go 服務器。 例子
