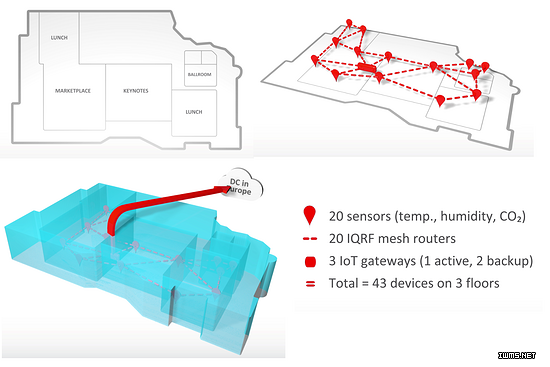

我們在會議中心三層樓內部署了20個傳感器和20個路由器，通過一個IoT網關接收來自整個IQRF網狀網絡的數據，并將其中繼至一個專門的時序數據庫，本例中使用的數據庫是Graphite。數據收集器使用了Docker容器內運行，通過Kubernetes管理的MQQT-Java網橋。其中最有趣的地方是距離，運行Docker容器的Raspberry位于美國奧斯丁的會議中心內，而虛擬機運行在歐洲的數據中心。動態網絡覆蓋渠道由OpenContrail SDN提供。下文技術概述一節還將對該平臺進行進一步介紹。

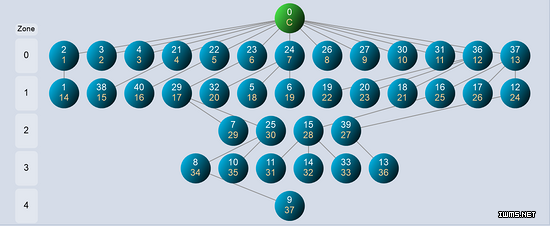

下圖展示了傳感器和路由器發現過程中找到的一個無線IQRF網狀網絡。區域0 - 1覆蓋會議中心一樓，區域2 - 4覆蓋四樓。
IQRF是一種工作在亞GHz ISM波段的無線網狀網絡技術，可提供簡單易行的集成能力，良好的互操作性，最多支持240個躍點的健壯網狀網絡連接，工作距離可達數百米，能耗非常低。

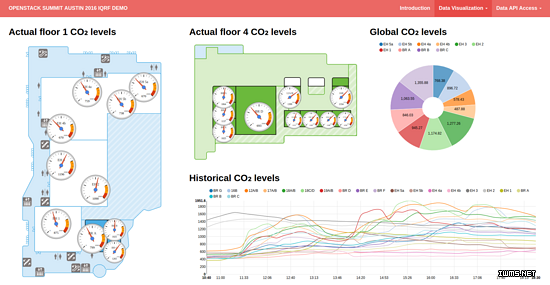

下圖展示了會議中心二樓不同房間的二氧化碳實時濃度。歷史圖表顯示了自周一以來的數值。從中可以直觀了解到主題演講的開始時間和午飯時間。
奧斯丁這套平臺的數據收集方面，我們使用了下列服務架構。
技術概述
本節進一步介紹了這個IoT平臺的一些技術構思。這個IoT平臺以“通用”為愿景，旨在以安全的方式收集、管理和處理來自數千個端點的數據，并以動態的方式集中管理所有數據。
因此整個體系結構可以分為下列兩大主要部分：
數據中心
數據中心是整個IoT平臺的中心管理點。其中包含OpenStack IaaS云，以及伴隨云同時運行的虛擬機和SDN控制面板。這些計算機負責了時序存儲、數據處理群集、數據API網關訪問，以及可視化Web服務等任務。
網關
IoT網關可位于任何目標位置，例如街燈、工廠機械、家用電器中。SDN提供的傳輸層將遠程IoT網關與云服務連接在一起。網關可支持多平臺，甚至可能混合使用了x86/64和ARM設備。該技術可以通過一個網關為多個客戶承載多種傳感器平臺，這一特性是通過微服務分隔(Docker容器)和Kubernetes對多租戶的支持實現的。整個平臺可以提供可伸縮的多租戶環境，無論多遠距離的應用程序和傳感器都可位于同一個網絡中。

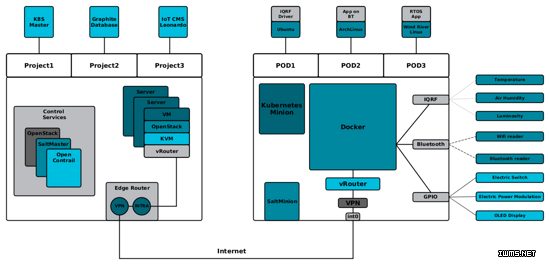

下列架構圖展示了數據中心層和網關端的相關組件。下文架構詳情一節提供了進一步介紹。
架構詳情
架構圖展示了整個IoT平臺在體系結構方面的邏輯視圖。左側是數據中心，右側是上文提到的網關。

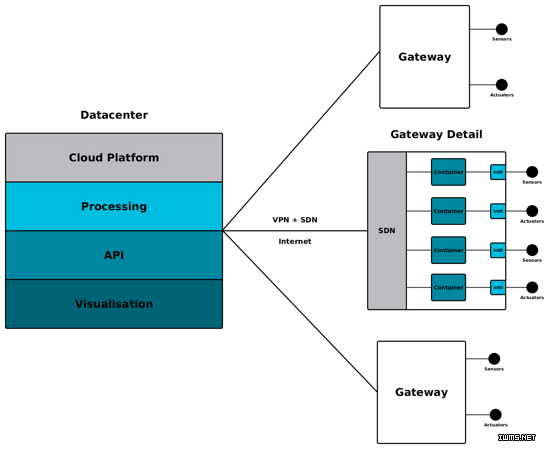

從下圖可以看到，這里使用OpenStack作為承載所有控制服務的云，同時所有大數據處理和前端可視化任務也是在這里進行的。網關使用Kubernetes對服務進行微分隔，為了實現多租戶功能并確保不同傳感器的安全，這一步是必須的。同時該平臺還使用OpenContrail將兩端連接在一起，并為Kubernetes POD和OpenStack Project虛擬機提供網絡分隔。
上文曾提到過，分隔是通過SDN覆蓋實現的。這里的重點在于數據中心邊緣路由器和IoT網關之間只存在IP連接。網關操作系統和數據中心邊緣路由器之間的VPN連接可以看作該平臺的最底層，該層之上是SDN，在這里可以通過OpenContrail實現虛擬機(OpenStack云)和容器(網關)之間的直接通信。這種方法使得用戶可以自由選擇不同類型的傳感器和執行程序，為其設置權限，并用安全的方式將其與云中負責任務處理的應用程序連接在一起。
數據中心包含下列服務：
