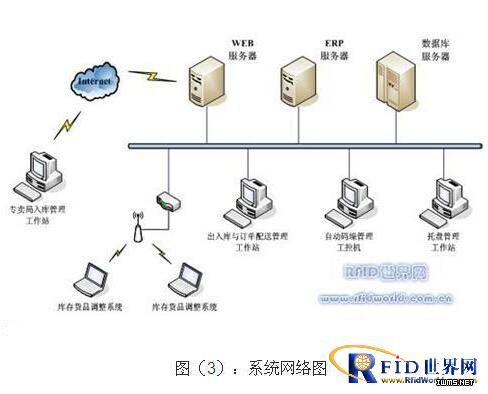

§2.1.2系統網絡圖
§2.2 軟件系統
§2.2.1RFID托盤自動碼垛管理系統
RFID托盤自動碼垛管理系統，融合了RFID技術、工業自動化技術、條碼技術。系統自動完成條碼數據采集、空托盤填裝、問題托盤篩選、貨物碼垛入盤、條碼數據寫入托盤電子標簽的整個過程，實現貨物與信息的隨動，脫機數據與后臺數據的實時同步，為后續流程建立了基礎。
§2.2.2RFID庫存貨品調整系統
RFID庫存貨品調整系統，實現了貨品重組與信息重組的同步，并通過無線實時更新，保持脫機數據與聯機數據的一致性，使得庫存貨品管理工作更高效、更準確、更直觀。
本系統集無線網絡、條碼掃描、RFID讀寫設備功能于一身，改變了從前貨品在調整、重組過程中信息連斷裂的情況。
§2.2.3RFID可視化出入庫與訂單配送管理系統
RFID可視化出入庫與訂單配送管理系統，因為RFID電子標簽中存儲了托盤上全部物品的信息，無需再對貨品進行逐個確認，實現了貨品批量出入庫與庫存數據實時更新，幾十倍的提高了出入庫管理的效率和準確性。
通過掛接企業銷售訂單系統，在出入庫過程中能夠?qū)崟r的、可視的監控每個訂單的執行情況。
§2.2.4專賣局入庫管理系統
專賣局入庫管理系統，是對煙草生產體系供應鏈管理的延伸，它為專賣體系的入庫管理提供了準確、高效的手段。通過廣域網，貨品的到達信息可以實時的反饋回生產體系。
同時這也為今后在煙草生產、專賣、管理體系實現“大閉環供應鏈管理”奠定了基礎、找到了銜接點。
§2.2.5RFID托盤管理與監控系統
通過整合、分析以上各系統的托盤流轉信息以及托盤回收信息，監控托盤的使用與流通情況，保證了對系統中托盤的及時維修、替換與補充。
§2.2.6RFID中間件系統
BEA或RFID中間件具有分布式處理和大流量的特點，為用戶提供了豐富的功能：
●提供與多種RFID讀寫器兼容設備操作接口
●數據過濾和傳輸
●管理RFID讀寫設備
●支持多應用系統請求RFID數據
●支持與已有的業務系統集成
§2.3 硬件系統
§2.3.1RFID電子標簽
本系統采用UHF EPC C1G2超高頻電子標簽，實現高速、穩定、遠距離的識別與數據交換; 提供更大的存儲空間，滿足多品種、大數據量的要求; 采用特種封裝，防水、防磁、防靜電、防碰撞，保證標簽在惡劣環境中可長時間的使用。
§2.3.2電子標簽讀寫設備
本系統中采用CSL-461的工業級讀寫設備，具有讀寫距離遠、讀寫穩定、讀寫速度快、接口開放、環境適應力強等優點，適合進行工業級應用。
§2.3.3RFID貨品調整移動處理設備
為了保證在貨品調整、重組后信息鏈的延續，需要在庫存貨品調整時重新關聯貨品與托盤的信息并實時上送數據到后臺，這就需要一種既能進行電子標簽讀寫、條碼掃描又具有網絡功能的移動設備。
RFID貨品調整移動處理設備集無線網絡、條碼掃描、RFID讀寫功能于一身，操作簡單、技術先進，充分的滿足了應用的需要，并可在復雜條件下連續工作。
第三章 系統功能
現代化的企業管理實際上是圍繞著數據信息展開的，RFID技術在供應鏈管理中的應用，旨在突破各環節中數據信息采集、數據信息傳遞與數據信息處理的技術瓶頸，從而提高整個供應鏈的效率。
§3.1 生產管理
通過融合RFID技術、工業自動化技術、條碼技術，突破了貨品碼垛環節信息處理的瓶頸。
