一、系統概述：

　　電力設備巡檢系統是有效保證電力設備安全、提高電力設備可靠率、確保電力設備最小故障率的一項基礎工作。目前，國內普遍采用的是人工巡視、手工紙介質記錄的工作方式，這幾種方式存在人為因素多、管理成本高、無法監督巡檢人員工作、巡檢書記信息化程度低等缺陷。

　　RFID電力巡檢方案引進目前先進的RFID射頻識別技術+GPS(衛星定位系統)+CDMA/GPRS技術，主要解決設備巡檢工作中以下三個重要問題： 1. 巡檢不到位、漏檢、或者不準時； 2. 手工填報巡檢結果效率低、容易漏項或出錯； 3. 管理人員難以及時、準確、全面地了解線路狀況，難以制定最佳的保養和維修方案。

　　二、系統工作原理：

　　巡檢人員在外出巡檢時，通過手持機，自動(每隔2分鐘，間隔可設置)或手動向中心發送一條信息，匯報當前巡檢人員的位置、時間等信息，若發現故障，則把故障類型、設備編號并結合當前的手持機RFID信息發送到監控中心。

　　監控中心接收機收到上報信息并進行存儲。系統對接收機收到的信息通過系統進行讀取，分解出故障發生的時間、地點、設備類型、發現者，并把這些數據信息自動存入數據庫服務器，并同時在網上發布。

　　監控終端借助RFID系統在軟件上實時地顯示巡檢狀態，如顯示各個巡檢人員發現的故障點，各類故障的緊急情況，處理情況，目前狀態，各巡檢人員在某一時刻的位置和巡檢路線。

　　桿塔貼有RFID標簽，透過全球唯一的標識符，讓巡檢人員必須親自到現場方可以取得RFID識別碼，從而約束工作人員的確實到位巡檢。同時, 先將所需要巡視的全部線路的每基桿塔的經緯度等相關數據輸入服務器和手持機，巡線員在巡視過程中，通過GPS全球定位系統對所巡視的桿塔的經緯度作好定位，看與原先輸入的數據是否吻合，同時將巡視到的信息記錄在手持機中，巡視回來后或在現場通過CDMA/GPRS網絡將記錄的這些信息輸入服務器，并進行對比分析。這樣，可及時發現線路運行中的異常情況，以便在最短時間內進行處理，進而確保線路安全。由于需要將巡視中采集到的數據輸入服務器進行對比分析，因此可有效促進線路巡視質量的提高，保證巡線人員的到位率，杜絕漏檢、不到位檢查。

　　系統還可以對存放在數據庫中的各類歷史數據進行統計、匯總、分析，用各類圖表或報表的格式顯示某種故障在某段時間內發生的頻率和發生對象，供管理人員通過預測分析加強管理和制定應對措施，達到事前控制的目的，以減少事故發生率，確保安全大生產的順利進行。

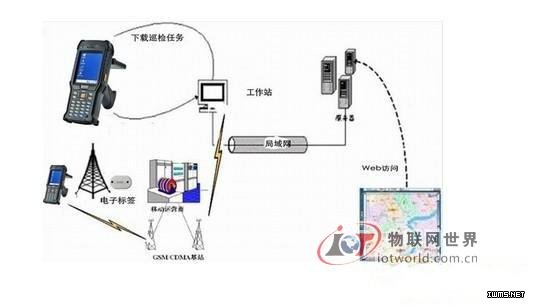

　　三、系統拓普?qǐng)D：

　　四、系統優點：

　　1) 耐氣候性高：能夠經受風吹日曬雨淋，耐受巨大的溫差變化(通常要求-30～70°C)，甚至能夠抵受洪水的浸泡；

　　2) 適應性強：自動標識能夠在惡劣的氣候條件下讀??；自動標識的讀取不受變電站環境的干擾；

　　3) 防偽能力強：標識不能夠復制和仿造，避免人為作弊行為的發生；

　　4) 方便安裝：可以直接埋在水泥基座上，安裝設備簡單，工序簡單；

　　5) 抗破壞能力強：能夠抵抗一般的人為破壞；能夠防止小孩或牲畜的惡意破壞；

　　6) 使用壽命長：使用壽命在10年以上；

　　7) 運行維護方便：免維護，減少管理成本；
