2.22、數據傳輸層(數據通信網絡)：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定;
移動無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點;
2.23、數據采集層(前端硬件設備)：
遠程測控成套設備：測控終端;
傳感計量設備：電子式電表、電子式電能表;

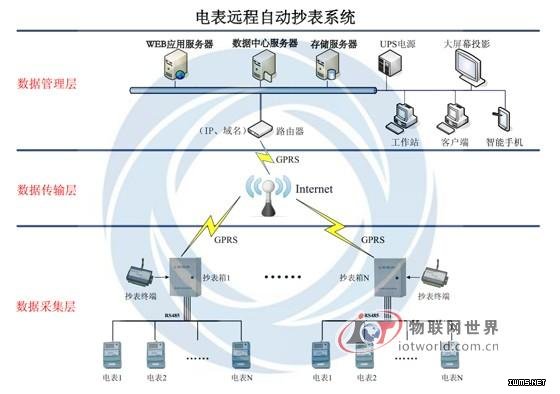

2.3、系統拓?fù)鋱D：
三、系統功能：
01、設置電表的參數，讀取各種計量和管理數據;
02、抄表數據的統計、查詢、備份、報表、圖標生成;
03、廠站管理;
04、自動抄表、定時上報、實時查詢等;
05、能識別表是否正常工作，如果用戶的表有異常錯誤時本系統有自動上報功能 。
06、掉電數據保存;
07、瞬時量數據的綜合處理;
08、系統數據備份、存檔和想向外輸出數據;
09、歷史數據事件記錄功能;
10、實時報警;
11、根據線路上的表計關機計算線路損耗;
12、可提供多路模擬量、開關量輸入、實現開箱告警、停電告警、逆相告警、超溫告警、過壓告警、過流告警、過載告警、傾斜或移動報警等其他功能;
13、遠程控制斷電功能;
14、采集的參數豐富，如：
a、當前、上月、正向有功、反相有功、無功四象限的總及尖、峰、平、谷四費率電量;
b、正向、反向、有功、無功、的最大需量及最大需量發生時間;
c、有功功率、無功功率、三相電壓、三相電流、功率因數;
d、失壓累計次數、失壓累計時間、電力抄表終端停電起止時間等;
e、單位時間按負荷曲線、三相電流曲線、三項電壓曲線、有功功率曲線、無功功率曲線、功率因數曲線;
四、系統特點：
01、實用性：電表地理位置分散，因此采用覆蓋廣泛的GPRS網絡高信號捕捉，必要是采用高增益天線，可確保網絡的正常運行;
