方便用戶了解和探索數據的交互式可視化方法有很多，然而在數據探索過程中，許多方法都需要用戶直接通過控制面板和其他圖形部件的操作。用戶需要手動指定可視化技術，映射和參數。例如，如果一個用戶想畫一個條形圖，他必須選擇條形圖展示方法，然后將顏色分配給某個數據屬性，并將一些數據屬性賦給坐標軸。
最近的可視化系統更多的給予用戶選擇感興趣的數據屬性的權力。這些研究被稱為基于演示的人機協作的范例。它們不要求用戶指定布局的正式定義，在數據特性和用戶示范的基礎上給出可視化建議。人們可以手動創建數據點的空間表示，該系統將推薦類似形式的可視化技術。例如，如果用戶通過將數據點堆疊成條形來對特定項目進行計數，系統可能會建議他們使用柱狀圖。
本文提出了可視化演示，這是可視化數據探索的一種新的交互方法。它可以獨立使用或添加到現有的可視化工具。它的工作流程如下：

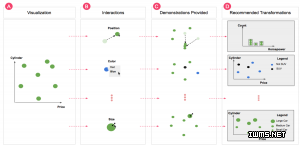

圖1. 可視化演示的工作流程
不同于直接的可視化規范，這種方法允許用戶提供可視化表示增量變化的可視化演示。用戶可以直接操作空間和圖形的編碼。然后，該系統基于給定的演示提出潛在轉換的建議，它也提取了能夠匹配給定演示的可視化映射和參數。由于它不需要用戶提前指定可視化技術，它降低了可視化數據探索所需的基本知識水平。用戶和系統繼續合作，逐步產生更多的演示，然后提煉出轉換方式。
為了證明可視化演示的可行性，他們提出了visexemplar。visexemplar是一個混合的主動數據探索模型，它允許用戶通過可視化演示的方法探索他們的數據。下圖顯示了VisExemplar的界面，由ThinkBoard，Recommendation Gallery和Detail View panel三部分構成。
圖2. VisExemplar界面
ThinkBoard是一個面向用戶的構思媒介，允許他們通過直接操作構建他們的演示。每個數據點被顯示為一個圓。用戶可以通過使用搜索框搜索一個特定的數據點，相應的數據點將被高亮顯示。此外，ThinkBoard中會顯示可能的坐標和可視化方法轉換。
可視化表示轉換將在Recommendation Gallery中呈現，它們以縮略圖顯示，并基于它們與可視化演示的相關程度進行排序。
Detail View panel顯示選定的數據點的詳細信息。通過鼠標在交互板上的數據點上懸停， Detail View panel將顯示與該數據點相關的詳細信息。此外，數據映射轉換將被顯示為這個面板上的小圖標。有助于用戶可能的瀏覽轉換，并解釋他們的結果。
為了幫助用戶了解不同推薦的轉換的結果，visexemplar提出了一些建議轉換的新方法。對于每一個演示，系統檢查當前狀態。然后建議可能的轉換來匹配演示。我們將這些轉換分為四大類。
第一個是視覺表象變換。它改變了當前的可視化技術，用戶可以操縱空間編碼，創建一個類似于預期的可視化技術空間布局。它目前支持從條形圖的轉換到一個散點圖，反之亦然。在這個例子中，用戶在散點圖中堆疊兩個或兩個以上的數據點，表示他們想要切換到條形圖。系統推薦的條形圖將在Recommendation Gallery中呈現。用戶可以選擇他想要的一個條形圖，如果他想切換回一個散點圖，他可以將數據拖拽出條柱以展示他的意圖。系統將重新計算X、Y軸并切換到一個散點圖。

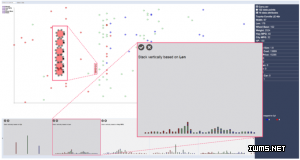

圖3. 用戶在散點圖中堆疊兩個或兩個以上的數據點，系統推薦條形圖

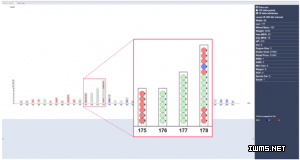

圖4. 系統切換到條形圖

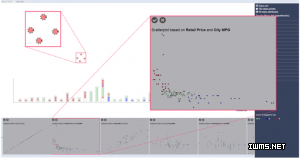

圖5. 用戶將數據拖拽出條柱，系統切換回散點圖
第二個是數據映射轉換。它定義了圖形編碼和數據屬性之間的映射。用戶可以在可視化表示中操縱相應的圖形編碼。當前版本支持顏色和大小編碼。例如，用戶可以將顏色數據點映射到數據屬性，或調整大小來進行大小映射。對于那些可以被分配給顏色的數據屬性，一個小的刷子圖標將出現在細節面板上的數據屬性附近。類似地，一個小的擴展圖標將顯示在映射到大小的適當?shù)臄?shù)據屬性旁邊。
