為應對這些專門應用所帶來的挑戰，很多代工廠加入低功耗制造新制程的研發上，MIFS也不例外，據悉該公司是全球唯一以DDC技術達到超低電壓和超低漏電晶體管技術的代工廠。謝杰對其低功耗工藝的深度專業分析占據了其演講的主要部分，也是吸引現場芯片設計廠商關注的焦點。謝杰給出了最直觀的數據——與傳統1.2V工作電壓的芯片相比，基于DDC低功耗工藝的芯片可以在0.5V工作，功耗得以大大降低。“DDC超低漏電流保證了芯片在休眠和工作狀態下很小的功耗，其超低的工作電壓對降低功耗非常關鍵。”謝杰解釋道。據其透露，在相同的信號眼圖測試中，基于DDC技術的45nm的芯片甚至在0.4V的電源電壓下仍可以觀察到信號眼圖，而某大廠的芯片在0.6V的電源電壓下已停止工作。

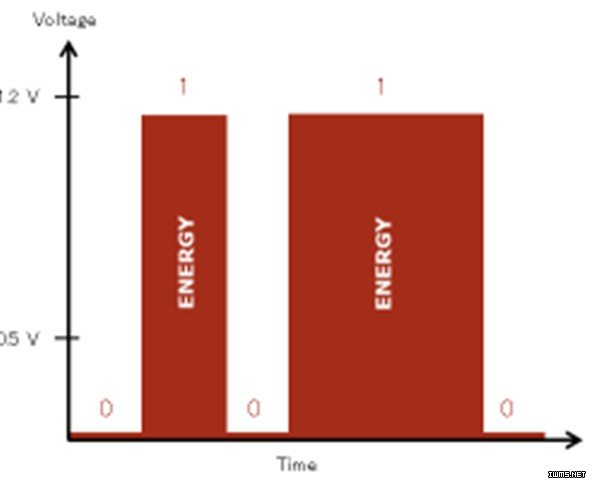

基于DDC技術的Sub-threshold電路可以顯著降低芯片功耗
據悉，MIFS的超級低功耗DDC工藝新技術是由美國SuVolta開發，MIFS已經買斷該專利。DDC CMOS晶體管構成的超低功耗CMOS技術，能控制晶體管的閾值(Vt)偏差并提高載體的移動度。“如果采用此項技術，運行時的功耗最多可比一般的集成電路降低50%卻不會降低IC的運行速度。”謝杰表示。MIFS進一步改善了DDC技術，全新開發了漏電電流可減少2位數的DDC晶體管，而這種DDC晶體管最適合Sub-threshold電路。“MIFS獨家擁有專利的新制程使得‘Half the POWER， All the Performance’變成現實。”謝杰說道。
如何滿足物聯網市場的低成本、快市場要求?
業界有觀點認為，49%的物聯網產品在2020年以前的年出貨量會低于1億片，物聯網的嚴重碎片化特點導致極高的成本敏感性，包括應用市場的成本敏感，以及芯片流片的成本敏感。如果采用最先進的芯片生產工藝，無疑制造成本會極高，在不確定的市場，甚至是不確定的玩家環境下，芯片公司要盡可能地降低流片成本和風險。為更好地服務于中國本土中小企業的芯片“碎片化”的制造需求，MIFS特別在2016年推出旨在降低流片成本的“Shuttle Service”務——用降低芯片成本來驗證客戶設計的手段，采用多項設計共享晶圓、掩模以控制成本的流片服務項目，包括最新的55nm DDC和40nm CMOS工藝技術。
讓芯片實現快速流片以應對物聯網快速變化的市場需求，代工廠的服務能力(包括基礎IP庫資源)很關鍵。在Gartner今年發布的全球前十大半導體代工廠名單中，三重富士通的排名從去年的第十名前進到第八名。“富士通的優質代工資源獲得業界的認可，這些資源幫助我們與日本及歐洲很多知名廠商開展了大量的合作。”謝杰分享道，“特別是符合物聯網應用的一些獨特優勢資源，首次針對IC設計企業全面開放，另外我們?nèi)Υ蛟斓纳鷳B(tài)系統資源，也正在獲得越來越多廠商的關注。”

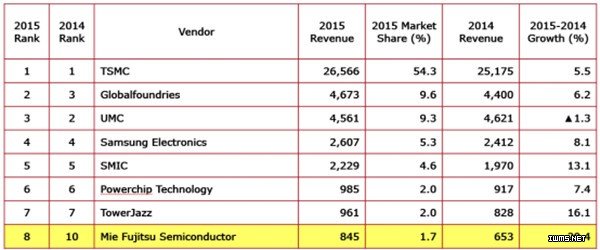

MIFS以獨特的定位和制程優勢，躍升為全球代工企業第八位
除了謝杰在演講中重點分享的DDC技術以及嵌入式存儲技術，他在與國內某廠商交流中還分享了一個能體現三重富士通在圖像傳感器和圖像處理器芯片領域顯著優勢的案例。“全球知名的Milbeaut系列ISP技術芯片一直是我們在做代工，當前全球很多的CMOS 圖像傳感器(CIS)和圖像處理器(ISP)都是我們代工的。”謝杰介紹，“隨著圖像傳感器和圖像處理技術在車聯網(汽車ADAS)、無人機等領域中被更廣泛地應用，中國企業在這個領域?qū)⒂泻艽蟮陌l(fā)展空間，而三重富士通擁有的圖像處理芯片相關的制造工藝和IP資源這些不可替代的優勢，完全可以助力中國企業騰飛。”
Milbeaut圖像處理器代工的豐富經驗和IP資源讓MIFS占據全球ISP主要代工市場
