圖7 硬件連接設置
添加后的模塊，其地址可以通過 PLC 自動分配，也可以通過自身的需要更改。一個簡單的RFID硬件設置組態欄完成，然后將其下載到 PLC 中。圖8為鑄二制芯輥道儲存線PLC硬件組態。
圖8 鑄二制芯儲存線硬件組
RFID控制程序結構
(1)調用功能塊“IDENTControl”
P+F控制器所“IDENTControl”多功能集成塊，由P+F提供，可以在SIMATIC Manager平臺中自由拷貝并調用，該功能塊把需要應用的變量提取出來，在程序中，簡要明了的顯示出來，方便用戶使用。
用戶可以將倍加福提供的功能塊及背景數據塊一并拷貝到用戶程序中，在程序中調用功能塊。當總線中有多個設備需要調用該功能塊時，只需為不同的設備分別創建背景數據塊，通過該功能塊調用對應的背景數據塊即可。例如：
CALL FB300，DB300
CALL FB300，DB301...

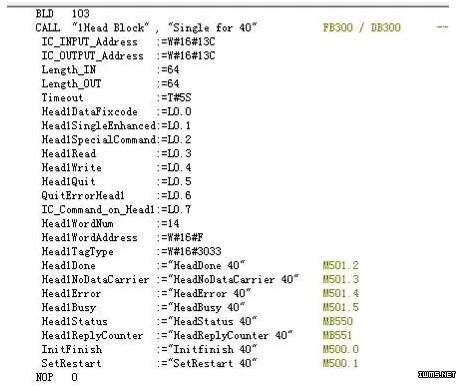

圖9 程序調用的功能塊

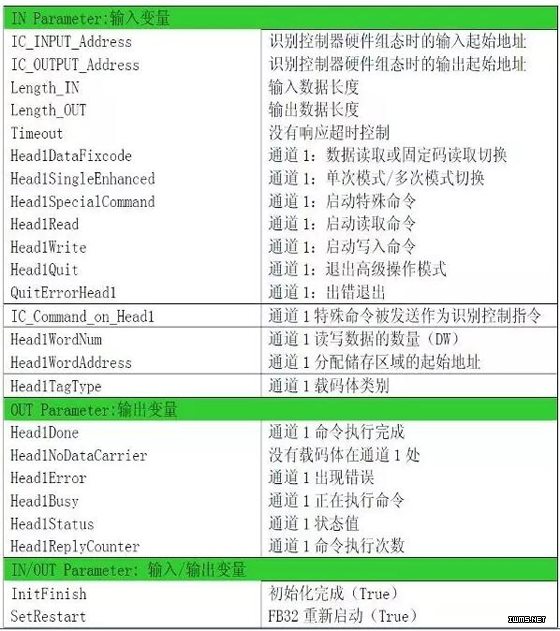

(2)功能塊“IDENTControl”變量含義變量含義如圖10所示。
圖10 功能塊“IDENTControl”變量含義
(3)程序判斷是否讀寫成功
“IDENTControl”功能塊中有輸出變量Head1Done，表示通道1命令執行完成，但是并不一定表示讀取數據成功或?qū)懭霐?shù)據成功。通常情況下，可以通過變量Head1Status 的值來判斷命令完成后的讀寫狀態，“00”代表命令執行，無出錯，“05”代表檢測范圍內無數據碼載體。
人機界面
在觸摸屏上，建立讀寫功能畫面，如圖11所示，將觸摸屏上所選擇的內容直接寫入對應的數據塊，并通過程序?qū)懭胼d碼體中，同樣，當選擇讀功能時，直接可以顯示出載碼體內對應的數據。增強目視化，方便操作。
圖11 RFID人工讀寫畫面
結束語
鑄二制芯使用的RFID系統，具有穩定性強、準確性高、速度快、使用操作簡潔方便等特點，對制芯同時生產兩種或多種機型及生產砂芯信息的記錄起到關鍵作用。在生產過程中機器人與輥道之間自動完成砂芯信息的相互交換，使機器人快速識別生產機型，并運行相對應程序，實現自動化生產。
