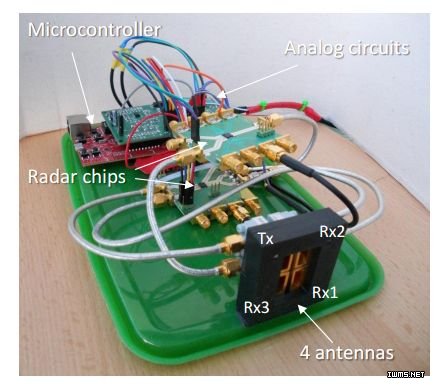

該系統設計目標是用于車內手勢識別，操作距離為1m之內。中心頻率為25GHz的毫米波，頻寬4GHz，距離分辨率是3.75cm。具有4D測量的功能，可同時測量物體的三維位置和運動速度，水平視角為±45°，垂直視角為±30°，檢測速度不高于1.5m/s。該系統的設計原型由微控制器，模擬電路，雷達射頻芯片和4路天線構成，其中3路接收天線，1路發射天線。下圖是該系統的設計原型，粗糙了點，但是能用：

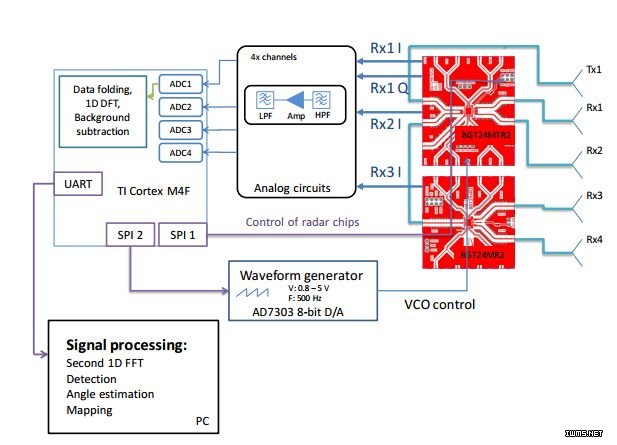

該系統的MMIC前端系統采用英飛凌的BGT24MTR2芯片，主控制器采用德州儀器的Cortex M4F微處理器。模擬端的采樣頻率為40KHz，采用8bit模數轉換，鋸齒波生成器采用500Hz的輸入源輸送給VCO(壓控振蕩器)單元，通過串口連接PC主機做信號處理和手勢識別算法，系統采用USB供電，整個從機的功耗小于1W。整體架構如下圖所示：
整個系統的工作原理如下：
1、雷達系統所發射的信號通過鋸齒波函數進行調制后由天線進行發射，接收到手部的反射回波。
2、對于鋸齒波調制而言，由于因?yàn)榛夭ㄑ舆t導致的頻移和拍頻(回波與發射波的頻率差)被耦合在一起，通過RDM (Range Doppler Map，距離-多普勒映射)算法進行解耦：將發射波與回波相乘，然后進行低通濾波。
3、得到的結果進一步離散采樣，組織成矩陣的形式，其中矩陣的每一列包含單次掃描的節拍信號。
4、然后再進行二維離散傅里葉變換，最后得到手部的位置延時和多普勒頻移等信息，進而得到手部的位置和運動速度。

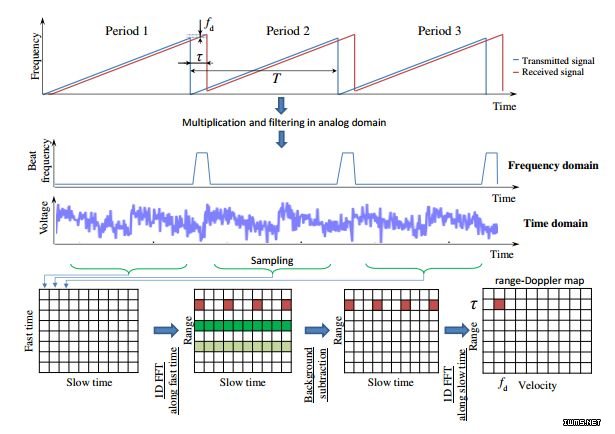

下圖是原理的圖示：

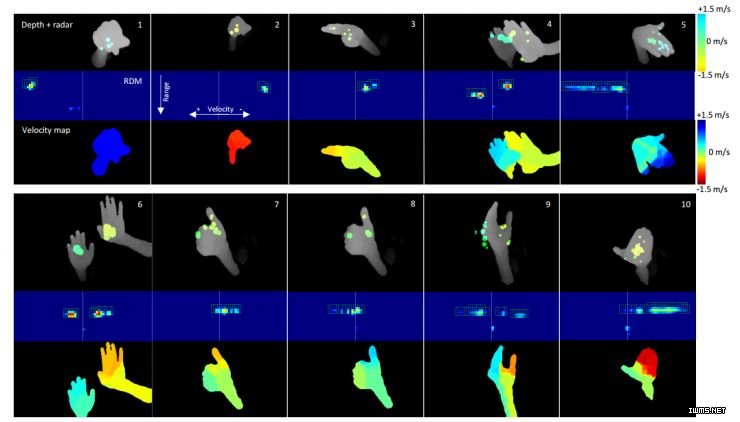

得到了手部的位置圖和速度圖，就可以辨別出具體的手勢動作及含義。下圖展示了單手和雙手手勢識別效果圖：每個手勢最上面的圖是雷達探測與手部深度圖像的疊加圖。雷達探測點的顏色代表手部該位置的變化速度。中間的RDM圖是雷達的探測圖，其中色塊表示雷達探測到的物體，由于人手部是非剛性的，所以看起來像是一堆小物塊。最下面的合成圖展示了整個手部的動作，顏色跟速度對應。
上面我們簡單介紹了毫米波雷達手勢識別的基礎原理，英偉達的雷達手勢芯片在原理上與谷歌的Project Soli有很大的相似性，因此具有很好的參考價值。
二者區別在于谷歌的是60GHz頻段的毫米波，而英偉達采用的是25GHz的毫米波;在天線設計和PCB設計上會有一些不同;再者英偉達的這款只是原型設計，其數字信號處理主要依靠PC端的處理能力，這當然不可能集成到嵌入式系統當中。
而谷歌則采用了專用的芯片來做數字信號處理，所以可以做到超低功耗，并提高性能，達到嵌入式可穿戴智能設備的使用需求。
目前Project Soli仍處于開放研發階段。谷歌聲稱將在2017年推出版本的硬件?？梢灶A(yù)見的是，在明年的開發者大會上，我們將會看到更加成熟的雷達手勢控制芯片以及配套的軟件系統，如果其成本可以降低下來，或許那個時候，新的交互時代將會來臨。
