在2016年的谷歌I/O大會上，谷歌低調展示了數款高科技硬件產品。其中有超炫的雷達芯片——Project Soli。它采用微型雷達來捕捉細微的手勢動作，實現對硬件的操控。它可以隔空操作智能手表，可以取代觸摸屏隔空操控手機，可以取代觸控板操作電腦，甚至已經有開發者實現隔空打字的功能!它還可以用在VR中進行交互，取代手持設備得到更好的游戲體驗。相比于當前流行的二維觸屏系統，它的控制手勢是三維立體的，所以顯得更加直觀，更加生動，再加上利用了“電磁波”這只看不見的手來操控，頗有些魔術效果。
Project Soli構造：

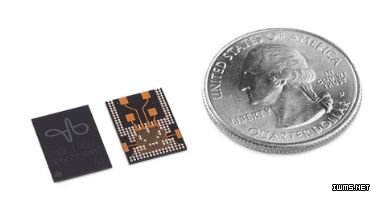

Project Soli由兩個芯片組成，一個是微型雷達傳感芯片，一個是主控芯片。其中雷達傳感芯片內置了天線陣列，其封裝只有8mm x 10mm大小。雷達的電磁波發射頻率是60GHz，波長為5mm，該芯片可以識別5cm-5m的細微手勢，操控距離限制在15m內，并且具有180°的視角。下圖展示了兩款芯片的大小，最左邊是主控芯片，中間是雷達傳感芯片。

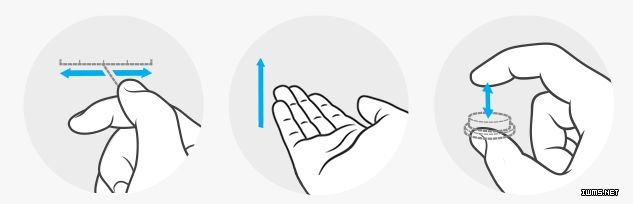

與初代Project Soli相比。新一代的Project Soli主控芯片與英飛凌合作設計，功耗降低了22倍，從1.2W降低到了0.054W。新的雷達傳感芯片效率更是提高了256倍，并且可以實現每秒18,000幀的掃描。這讓該項技術應用在智能手表上成為可能。下圖展示了幾種操控的手勢：
雷達成像：
谷歌的Project Soli采用了雷達成像原理，采用了60GHz頻段的毫米波，波長為5mm。采用毫米波好處在于，相比于微波(0.3G~30GHz)的波段幾乎已經被各種無線應用占據，比如WIFI，藍牙，無線通信，AM、FW無線廣播等。毫米波本身免授權、免付費、及未被大量采用，換句話說，不需耗費申請時間及費用，即可使用該頻段。Wireless HD及IEEE802.15.3c皆屬毫米波無線傳輸技術，工作頻段為60GHz。

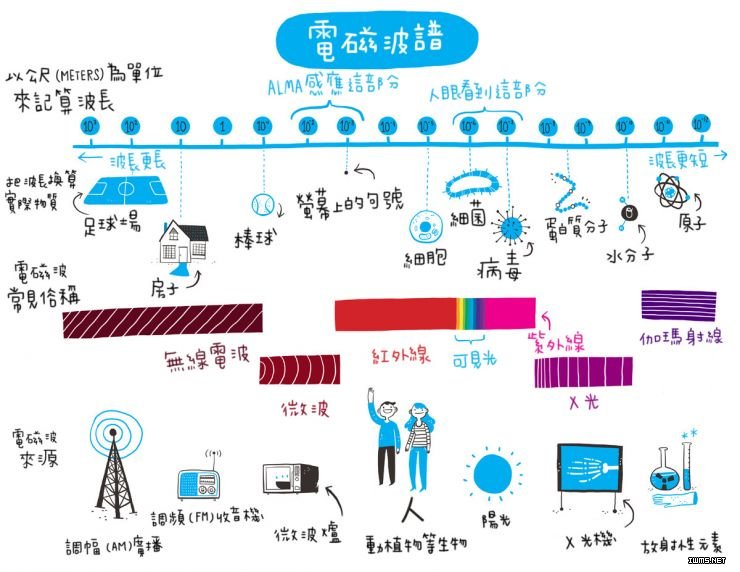

電磁波的波譜圖
雷達主要利用無線電波的反射來進行成像。通過計算從天線發射無線電波，到天線收到反射波的延時，可以得出物體的位置。通過比較發射波與反射波的波長變化(多普勒頻移)，可以計算出物體的速度。當物體靠近雷達運動，其反射波的波長會變短;當物體遠離雷達運動，其反射波的波長則會變長。物體的速度越大，波長的變化也越大。這樣，通過對比發射波和反射波，就得到了物體的位置和速度，也就可以精細地捕捉物體的運動。

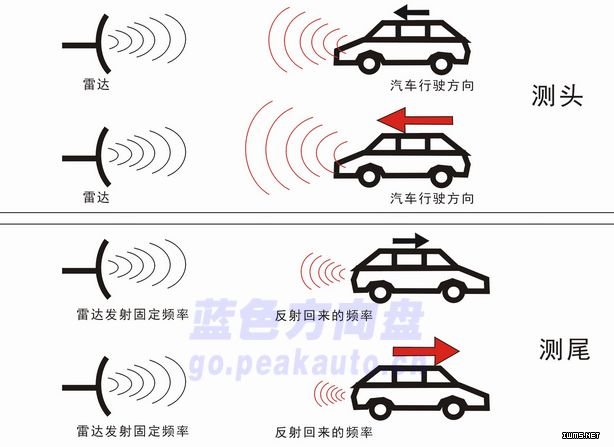

雷達測速原理
采用毫米波雷達做手勢識別，難點在于雷達傳感器芯片設計，其中又包括MMIC芯片(單片微波集成電路)和天線PCB板設計。
(1)前端MMIC芯片：它包括多種功能電路，如低噪聲放大器(LNA)、功率放大器、混頻器、甚至收發系統等功能。具有電路損耗小、噪聲低、頻帶寬、動態范圍大、功率大、附加效率高、抗電磁輻射能力強等特點。毫米波雷達的關鍵部件前端單片微波集成電路(MMIC)技術由在國外半導體公司掌控，而高頻的MMIC只掌握在英飛凌、飛思卡爾等極少數國外芯片廠商手中。
(2)雷達天線高頻PCB板：毫米波雷達天線的主流方案是微帶陣列，簡單說將高頻PCB板集成在普通的PCB基板上實現天線的功能，需要在較小的集成空間中保持天線足夠的信號強度。
英偉達手勢識別芯片
Google Project Soli的毫米波雷達通過RDM(Range Doppler Map，距離-多普勒映射)算法獲得目標信息。谷歌并沒有公布Project Soli的設計細節，但筆者發現，英偉達設計的一款基于FMCW(調頻連續波)技術的毫米波雷達手勢識別芯片系統，同樣使用了毫米波雷達技術，也采用英飛凌的MMIC射頻解決方案。更巧的是，RDM算法也被應用在其中，應該相當具有參考價值。
