能量收集是給通信系統中包括天線在內的各種射頻/微波元器件供電的一種有效方法。通過為自主射頻標簽(RFID)系統和無線傳感器等類似應用收集能量，就能開發出無需額外電池的自我供電解決方案。為了展示這種可能性，本文設計了一種能量收集片狀天線陣列，可以用于從周邊能源捕獲盡可能多的射頻能量。

　　為了盡可能降低成本，天線采用低成本的FR-4印刷電路板(PCB)材料制造。開發的這種矩形片狀天線陣列工作在2.45GHz的工業、科學和醫療(ISM)頻段，在矩形片狀振子上設計了額外的凹槽以提高增益。這個天線設計中還包含了一個導通發光二極管(LED)，用于指示捕獲到的電壓值在0.01Vdc至3.94Vdc間的能量。

　　采用“智能”技術的光線傳感器和其它電子器件已經開始影響許多人的生活。這些傳感器可以檢測室內的光線明暗程度，然后在光線降低到設定亮度時自動開燈。這種智能系統不僅有助于改善人們的生活質量，而且有利于節省能量和成本。這種對能量的智能使用可以應用于沒有電池的遙控器以及采用收集能量工作的移動電話充電器。

　　研究人員已經開發出各種方法用于從外界提取環境能量，并將它轉換為電能供低功耗傳感器等應用使用。借助自我供電的無線傳感器和自主能量，這種收集到的能量可以催生出許多新的“綠色”電子設備。環境中存在的能量可以從各種源進行復用，包括太陽能、磁能、振動和射頻/微波能。后者在開放空間中可以免費獲得，并可以通過合適的接收天線捕獲到并整流成可用的直流電壓。

　　近年來，隨著基于傳感器的無線網絡和其它應用數量的不斷增加，電池供電的使用得到了非?？焖俚脑鲩L(zhǎng)，但電池只能提供有限的壽命和固定的能源供給率。而諸如片狀天線等能量捕獲天線可以從環境中捕獲能量，進而替代電池。目前市場上有許多不同的片狀天線，包括蛇形線天線(MLA)、線性極化天線和圓形極化天線。本文將討論這些不同的配置，以求找到適合能量收集的最佳天線拓?fù)?，以及能夠?qū)⑸漕l信號轉換成直流電壓以替代電池的電路。

　　為了最大化覆蓋率，大多數通信系統使用全向輻射圖案的天線。能量收集系統就是要靠捕獲其中一些可用的能量?？捎媚芰康臄?shù)量是很大的，但只能少部分能被收集到，因?yàn)橐恍┠芰客ㄟ^熱的形式散發了，或被其它材料所吸收。射頻能量收集系統由微波天線、預整流濾波器、整流電路以及將輸入電磁(EM)波整流成直流電流的直流低通濾波器(LPF)組成。整流電路可以是多種類型中的任意一種——比如全波橋式整流器或采用單個分流器的全波整流器。

　　為了實現最優的電力傳送，在天線和整流器之間使用了低通濾波器(LPF)進行阻抗匹配。一旦信號經過整流后，就用直流低通濾波器，通過衰減環境中存在的射頻信號中的高頻諧波，來平滑輸出直流電壓和電流。在將能量傳送給整流二極管之前盡量收集最大的功率，然后抑制由二極管產生、并從天線那里輻射出來作為損失功率的諧波。

　　有許多因素影響有效的能量收集，包括天線發射功率、天線接收功率、轉換效率和轉換電路分析。為了提高轉換效率，必須實現多種天線設計，包括天線陣列和圓形極化天線。寬帶天線可以從各種源接收相對高的射頻功率，而天線陣列可以增加提供給二極管進行整流的入射功率。圖1顯示了硅整流二極管天線的框圖。

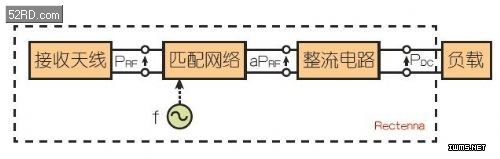

　　圖1：這張框圖顯示了在ISM頻段使用的硅整流二極管天線。
