射頻識別(RFID)中間件位于RFID閱讀器與上層服務器應用層之間，具有屏蔽底層設備、標簽數據清洗、數據交互等功能。目前，國內外許多企業以及機構也都致力于RFID 中間件的研究，如：IBM、Microsoft、清華同方等都有自己的RFID 中間件產品。 這些產品大多部署在服務器端，如果短時間內產生了海量RFID 數據，大量原始數據都將集中在服務器端，對中間件的數據處理能力是很大的考驗。同時，海量數據的傳輸會占用網絡帶寬，如果網絡出現故障，有可能會造成數據的丟失。隨著大數據時代的到來，傳統RFID 中間件的瓶頸逐漸暴露，直接影響系統的整體性能。因此，在面對海量RFID原始數據的情況下，如何減小服務器端處理壓力，降低系統對網絡的依賴性成為RFID 中間件急需解決的問題。本文就一種基于 NFC手機的RFID中間件進行研究與實現，將RFID 中間件技術與移動互聯網相結合，彌補了傳統RFID 中間件的不足之處，并且符合當前發展趨勢。
1 中間件設計方案
1.1 系統架構

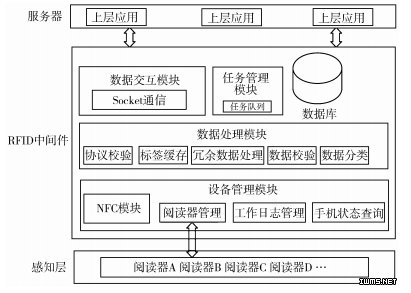

根據RFID 中間件功能需求以及移動設備資源有限等特點，提出了如圖1 所示的系統架構。
圖1 系統總體架構圖
1)設備管理模塊主要包含 4 個部分，NFC讀卡部分負責調用手機自帶 NFC模塊進行讀取標簽信息;外接閱讀器管理部分兼容外接閱讀器驅動，并通過藍牙、WiFi、3G網絡等與之進行數據交互;工作日志管理部分主要對手機及中間件的工作日志進行管理;手機狀態查詢部分能夠?qū)崟r地對手機電量、剩余存儲空間、信號等狀態進行查詢。
2)數據處理模塊主要包含5 個部分，協議校驗部分負責對RFID 標簽數據根據標識位進行初步校驗，去除殘缺的或者非本系統數據;標簽緩存部分采用BlockingQueue 隊列作為緩存將初步校驗后的數據存儲;冗余數據處理部分采用自適應的臨近排序算法(Sorted Neighborhood Method，SNM)去除冗余數據;數據校驗部分采用 CRC16 算法對標簽數據中的校驗源數據進行校驗，以此驗證標簽數據是否被篡改過;數據分類部分根據約定的數據規則將數據進行分類。
3)數據庫模塊采用 SQLite 嵌入式數據庫存儲處理好的數據。
4)數據交互模塊采用Quartz框架結合Socket編程實現中間件與服務器之間的數據交互。
5)任務管理模塊負責將服務器端發送來的命令文件進行緩存與管理。
1.2 系統設計重點
1.2.1 設備管理模塊
該模塊主要為對硬件設備的管理與監控，集成NFC以及外接讀卡器驅動，并且能夠?qū)ο到y(tǒng)工作日志以及手機狀態進行查詢。
系統主要采用 NFC模塊對RFID 卡片進行讀寫，集成多種NFC標準，可自動判別卡片類型，相關代碼如下所示：
mTechLists =new String[][]{new String[]{MifareClassic.class.getName()}，
new String[]{MifareUltralight.class.getName()}，
new String[]{NdefFormatable.class.getName()}，
new String[]{Ndef.class.getName()}，
new String[]{IsoDep.class.getName()}，
new String[]{NfcV.class.getName()}，
new String[]{NfcF.class.getName()}，
new String[]{NfcB.class.getName()}，
new String[]{NfcA.class.getName()}};
為了使系統有良好的可擴展性，中間件兼容多種讀卡器驅動，通過藍牙、WiFi、3G 網絡等與外接讀卡器進行數據傳輸。
此外，提供良好的接口，可對中間件工作日志以及手機電量、信號強度、剩余存儲空間等信息進行實時查詢與管理。
1.2.2 數據處理模塊
1)數據緩存、校驗及冗余數據處理。
系統采用BlockingQueue 隊列作為緩存來存儲短時間內接收的大量數據。 將接收的卡片數據進行初步校驗，去除殘缺或者非本系統數據。
表1 為標簽數據格式，其中UID 為每個標簽唯一標識，校驗數據中前7 位是用于生成校驗碼的原始數據，第8 位為本系統標簽標識，且對每個標簽的前7位校驗數據采用 CRC16 算法生成校驗碼，與標簽UID 一起由服務器通過JSON 文件寫入到手機端數據庫中。 當讀取到標簽數據后，中間件首先根據校驗源數據中第8 位標識符來判斷該卡片是否為本系統所屬，然后采用相同的 CRC16 算法對前7 位校驗數據生成校驗碼，并根據標簽 UID 與數據庫中的校驗碼相比較，以此來判斷標簽數據是否被改寫。 8 位校驗源數據在校驗完成后需去掉，只將有用數據存儲。
