自從2014年九月蘋果公司推出Apple Pay新一代的流動支付，接著三星公司在今年三月也推出了Samsung Pay，這帶來了NFC功能的智能手機和手表替?zhèn)鹘y(tǒng)信用卡的新機遇，于是，很多設計13.56MHz NFC或RFID讀寫器和標簽的工程師就詢問我們：有沒有一個設定容易又準確的測試方案，他們有興趣看到讀寫器與標簽之間的信號溝通。

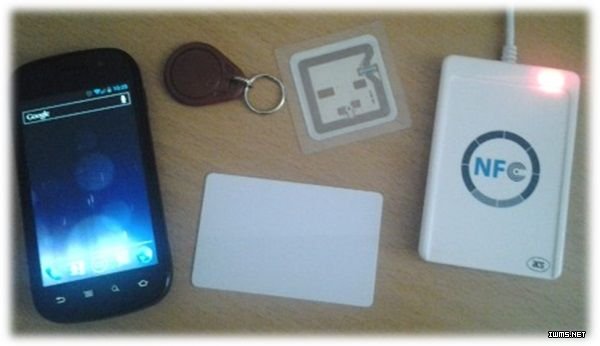

圖1. NFC/RFID讀寫器，標簽，手機
用傳統儀器很難分析NFC/RFID信號
有些工程師曾經嘗試用頻譜儀去分析 13.56MHz的信號，但是，當標簽一接觸到讀寫器,信號就瞬間改變，回復連續波狀態。也有些工程師嘗試用示波器，發覺很難尋找微秒毫伏值的脈沖信號，就算看到瞬間脈沖也分不清哪個是讀寫器信號哪個是標簽信號。針對設計工程師日常碰見的問題,通過一下步驟，我們一步一步帶領大家去解決。
讀寫器設定
一般工程師以為把讀寫器的USB接頭插入電腦的USB端口，就可啟動電腦編程控制讀寫器，但其實不行。為什么把所有電腦USB端口都插過還是無法啟動讀寫器呢? 首先我們需要把電腦通信端口地址(com port address)設定，啟動NFC/ RFID讀寫器軟件，端口設置，再選擇操作卡標準，例如ISO 14443A Mifare_Std S50，就可尋卡，標簽就有回應了！
讀寫器經過天線連續發射13.56MHz的信號，當標簽接收得到能量，上電復位，等待讀寫器命令，讀寫器將命令調制到 13.56MHz的載波上，芯片根據接收的命令，控制負載狀態把響應信息調制和編碼經標簽天線把信號反向散射(backscattering)標簽和讀寫器互相確認便溝通傳達訊息(圖2)。

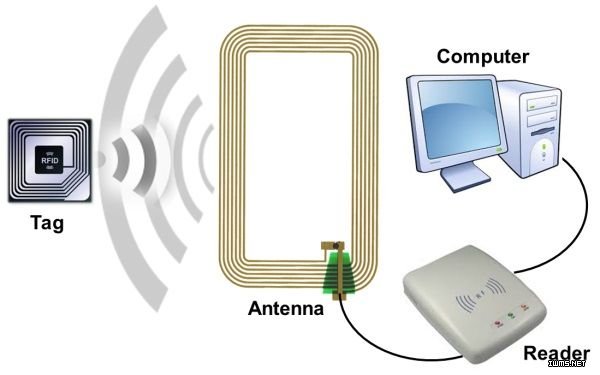

圖2. NFC/RFID系統——標簽和讀寫器互相確認溝通
又容易又準確的測試方案
針對13.56MHzNFC/ RFID溝通信號的特性，我們借助了是德科技的X-系列信號分析儀，內置有89601B BHC軟件專門分析NFC/ RFID信號。把近場磁探頭固定擺放在標簽和讀寫器之上，接上信號分析儀(圖3)，啟動89601B BHC軟件，設定中頻13.56MHz/ 頻寬8MHz/ 自動功率范圍，設定觸發電平，啟動電腦讀寫器軟件，按一按尋卡，標簽有回應，瞬間微秒的脈沖也被抓住了。進行NFC/ RFID信號分析配合ISO 14443 Type A 106kbps，就可一目了然看到采集時間脈沖圖，ASK眼圖，頻譜，解調位，ASK分析總結和ISO 14443分析總結。值得一提的是解調位可看不同格式，例如Hex Bits，又可改變采集時間及選擇脈動指數，在采集時間脈沖圖里，有清晰的箭頭說明哪一個是讀寫器脈沖哪一個是標簽脈沖，更可測量頻帶功率，用來對比不同標簽的反向散射功率特別有用，可以選擇不同脈沖指數分析讀寫器脈沖及標簽脈沖溝通信息及特性。
圖3. 信號分析儀測試設置
在Apple Pay和Samsung Pay支付操怍上智能手機是扮演標簽的角色，在不同的應用上手機可以分別扮演讀寫器，標簽或點到點的角色，例如在商店超市里，讓廣告海報攜帶RFID 標簽，手機就可以扮演讀寫器的角色去接收多媒體內容。是德科技有一套針對全兼容 ISO 14443A/18092 NFC，ISO 15693/18000-3 RFID，EMV (Europay MasterCard VISA) Level 1 標準測試系統，進行數字協議和模擬射頻分析，可仿真讀寫器和標簽，產生任意波形，有強大波形，邏輯，協議和電壓分析功能，更配合參考天線和全自動定位機械手作精確重復性高的定位分析。
總結
新一代的流動支付Apple Pay和Samsung Pay帶來無限商機，促進NFC/RFID讀寫器，標簽，智能手機和手表的硏究開發。本文針對讀寫器和標簽瞬間微秒短小和毫伏值溝通的小信號，提供了一個又容易又準確的測試方案，運用電平觸發捕捉信號，并進行詳細的讀寫器和標簽溝通訊息分析,還介紹了一套全兼容的數碼協議和模擬射頻測試系統，希望能幫助讀者更有效測試NFC/RFID/EMV器件并拿到合格認證。
