對于一些需要提供冗余設計的系統，英飛凌提供雙核版本角度傳感器。雙核版本角度傳感器其感應單元組成的惠斯通電橋組在結構上平行于感應平面X,Y軸，同心軸向垂直于Z軸，其巨磁阻感應單元結構大小相同，僅僅在Z軸方向存在一定氣隙。這樣的設計能夠很好地確保同一感應平面上磁場變化方向相同，更好地保證了雙核角度傳感器數據準確性以及可靠性。

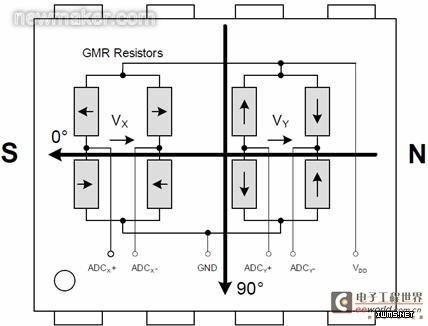

圖6：巨磁阻角度傳感器感應單元
為了滿足不同角度檢測應用，英飛凌巨磁阻角度傳感器系列提供多種型號以滿足不同需求。比如TLE5009輸出正弦和余弦模擬量，而TLE5011輸出正弦和余弦數字量。而TLE5012B則能夠輸出處理后的角度值，通過SPI協議輸出角度以及速度信息，并針對不同應用還可提供IIF，HSM，PWM，SPC等接口。
巨磁阻角度傳感器需要工作在合適的磁場強度，以TLE5012B為例，工作在-40℃至150℃下外部磁場強度規定為30mT至50mT范圍。外部磁場強度過小或者過大都會增加額外的角度誤差。如圖7所示，綠色代表外部磁場，藍色代表自由層磁化方向，紅色代表參考層磁化方向。當外部磁場強度太弱時，會導致自由層磁化方向不能夠很好地對齊外部磁場方向。當外部磁場強度太強時，會影響到參考層磁化方向。外界磁場強度過強并不會造成芯片的損壞，只是會影響檢測精度，當外界磁場強度恢復到規定范圍內時，檢測精度又能夠恢復到正常范圍。

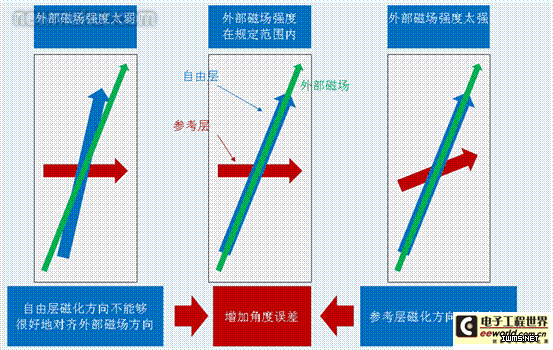

圖7：外部磁場強度對巨磁阻角度傳感器影響
總結綜上所述,英飛凌能夠為汽車領域應用提供基于巨磁阻效應傳感器，可用于速度檢測和角度檢測，其感應單元和信號處理單元被集成到一個芯片上，可提供更小體積以及優異性能。巨磁阻傳感器具有體積小，靈敏度高，線性度好，溫度范圍高，耐惡劣環境，成本低等特點，將會越來越廣泛地被用于各個領域。
