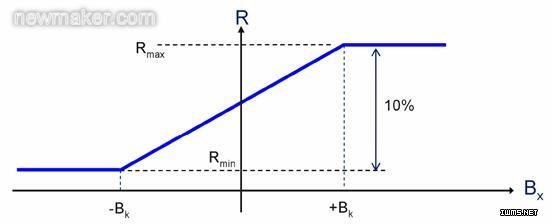

圖3:GMR磁場工作區間特性曲線通常外界磁場強度BK為5mT時，巨磁阻阻值變化率在10%左右。磁場線性區間用于速度檢測，而飽和區間則用于角度檢測。
1.速度檢測巨磁阻速度傳感器在汽車領域可以用于ABS、變速箱、凸輪和曲軸等速度及位置檢測。
巨磁阻傳感器其感應單元由四個巨磁阻單元組成一個惠斯通電橋，如圖4所示為惠斯通電橋結構，每一個半橋包含兩個巨磁阻單元，兩個半橋之間距離通常為2.5mm（為了適應較小齒距輪速目標輪，TLE5041PlusC差分感應單元間距離為2.0mm）用于產生差分速度信號。如果需要檢測目標輪轉動方向，則可以在正中間增加第5個巨磁阻單元。方向信號和速度信號存在90°的相位偏移,通過比較速度信號和方向信號之間相位,可以判斷目標輪轉向,從而輸出相應PWM信息用來反映目標輪轉動方向。
根據圖4惠斯通電橋結構，很容易得出如下等式：
差分速度信號Vsig=Vp-Vn=Vb*R4/（R3+R4）-Vb*R2/（R1+R2）式3-1方向信號Vcenter=Icenter*R5式3-2

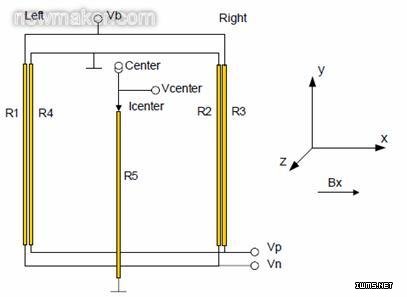

圖4:惠斯通電橋
磁性傳感器通過檢測磁場變化來檢測目標輪速度以及方向,而傳感器感應面和目標輪之間磁場產生方式主要有兩種:一種是針對非磁性輪應用，如圖5左所示。對于這種非磁性輪應用，設計時需要在傳感器背面集成磁鐵,即背磁方式（BackBias）。還有一種是磁性輪,如圖5右所示。

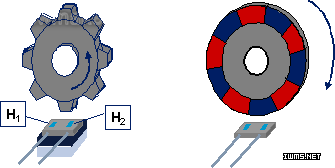

圖5:磁性速度傳感器應用
根據磁性傳感器感應原理，霍爾傳感器感應垂直于霍爾感應單元的磁場，即Z軸磁場。而巨磁阻傳感器則感應的是平行于巨磁阻感應單元的磁場，即X,Y軸磁場。對于一些非磁性輪應用時，需要使用背磁方案。背磁產生垂直于感應單元的磁場，當傳感器靠近目標輪時，磁場受到目標輪影響而彎曲，從而產生巨磁阻傳感器能夠檢測到的平行磁場。
如前所述，巨磁阻傳感器用于速度檢測時，其磁場工作區間為線性區間，線性區間工作磁場強度大約在±5mT，因此在使用背磁方案時需要有磁路抑制技術用以減少平行磁場強度，避免巨磁阻感應單元達到飽和。
為了更方便巨磁阻速度傳感器在非磁性輪的應用,英飛凌也提供集成背磁版本（IntegratedBackBias）的巨磁阻速度傳感器,其背磁方式采用具有英飛凌相關專利技術的磁路抑制方案。
另外對于曲軸和凸輪軸等應用除了需要速度信息外，有時候還需要傳感器提供位置信息。對于這類應用，需要特別注意的一點就是不能直接用巨磁阻傳感器去替換霍爾傳感器。因?yàn)楦鶕?jù)其感應原理，差分式霍爾傳感器信號在齒中切換，而巨磁阻傳感器則在齒邊沿切換。所以兩種感應原理應用時存在著一定的相位偏移，這種相位偏移是不能夠通過傳感器硬件方式改變，只能通過軟件方式進行調整。
相比于霍爾傳感器，在速度檢測方面巨磁阻傳感器具有如下優點：
-更好相位精度及重復精度-更高的靈敏度-優異的氣隙表現-體積小-更好的抗噪聲能力-工作溫度范圍更廣-成本低：可以使用便宜的磁性材料如鐵磁性材料，相比霍爾傳感器常用到的釹鐵硼、釤鈷等稀土材料，能減少相應成本。
2.角度檢測當巨磁阻傳感器工作在磁場飽和區時可用于角度檢測，巨磁阻感應單元阻值會隨著外界磁場方向改變而改變。如圖6所示為巨磁阻角度傳感器感應單元結構，四個獨立的巨磁阻感應單元組成一個惠斯通電橋，箭頭方向代表參考層磁化方向。對于單核角度傳感器總共有兩個惠斯通電橋分別用來檢測磁場正弦和余弦變化。其中VX代表輸出余弦信號，而VY代表輸出正弦信號。正弦或者余弦信號只能檢測180°范圍，通過正弦和余弦信號求正切值，再反正切計算后便可以檢測360°范圍的角度變化。
