圖3 單片機外圍電路原理圖
2.2 射頻通信模塊
考慮到功耗、接收靈敏度、傳輸速率和芯片成本等因素，系統采用了TI 公司的無線射頻收發芯片CC2500 作為無線通信模塊控制器。CC2500 是TI 公司推出的一款低成本、低功耗、體積小的2.4 GHz 無線通信頻段的收發器，工作頻率波段為2400~2 483.5 MHz。RF 收發器集成了一個數據傳輸率可達500kbit/s 的高度， 可配置的調制解調器和一個64 位傳輸/接收FIFO(先進先出堆棧)。CC2500 的寄存器配置可通過SPI 接口控制。它具有載波監聽和休眠模式，非常適合低功耗應用。
射頻通信模塊主要由CC2500 收發器、傳輸與接收天線及其外圍濾波、匹配網絡組成，其中天線采用了Rainsun 公司的貼片天線，系統電路原理圖如圖4 所示。

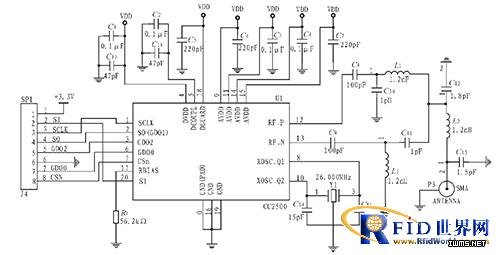

圖4 CC2500 外圍電路原理圖
CC2500 通過4 線SPI 兼容接口(SI，SO，SCLK 和CSN)與PIC16F877A 相連，這個接口用作寫入和讀取數據。SI 為數據輸入線，SO 為數據輸出線，SCLK 為時鐘線，CSN 為片選信號線，低電平有效。SPI 接口的狀態控制線還包含一個讀/寫信號控制線。CC2500 的狀態寄存器里指示一些系統的工作狀態信息。
2.3 電源模塊
RFID 室內定位系統一般主要布置在樓宇、倉儲建筑物等的內部，有些具有移動性，所以節點大多數需要采用電池供電，在元器件的選取中，盡量選擇低功耗器件以降低系統功耗，2.4~3.6 V 的電壓可以使系統中所有的器件和模塊正常工作。因此，實際中采用與之電壓匹配的高能紐扣鋰電池作為供電電源。
2.4 電磁兼容與抗干擾設計
在設計2.45 GHz 的RFID 系統時要考慮電磁兼容性(EMC)，以保證讀寫器和標簽在設定的電磁環境和規定的安全界限內運行。在系統設計中，元件的選擇和電路設計是影響電磁兼容的重要因素，對于射頻通信模塊需要去耦電容來去除元件狀態轉換引起的噪聲電壓，并且要注意信號源和信號終端的阻抗匹配。PCB 上的導線同樣具有阻抗、電感、電容特性，因此在PCB 布局和布線也考慮了電磁兼容性等問題。布局是按照信號流程放置元件， 盡量縮短元件之間的連接，CC2500 底部通過多個過孔與地層連接。濾波電容盡量靠近器件放置，同時，為了抗電磁干擾，把數字電源和模擬電源、數字地和模擬地隔離開來。RFID 定位系統節點的布設位置應盡量避開高大障礙物，以減少對電磁波的阻隔，影響傳輸性能。
3 系統軟件設計
3.1 定位算法的選擇
本RFID 定位系統采用LANDMARC 定位原理。LANDMARC定位算法適用于有源RFID 室內定位。它將具有固定位置信息的標簽作為定位系統中的坐標參考點，通過參考點標簽與移動讀寫器之間的通信，獲取兩者之間的無線射頻信號強度值RSSI， 繼而獲取讀寫器與多個參考標簽之間的RSSI 值，根據RSSI 與通信距離之間的對應關系，獲取讀寫器與多個參考標簽之間的距離關系。LANDMARC 算法可以通過比較讀寫器與參考標簽之間RSSI 值的大小來獲得離讀寫器距離最近的幾個參考標簽，然后根據這幾個最鄰近參考標簽的坐標，并結合它們的權重，可計算出讀寫器的坐標。
3.2 RFID 定位算法
無線信號的接收信號強度和信號傳輸距離的關系可以用式(1)來表示，其中RSSI 是接收信號強度，d 是收發節點之間的距離，n 是信號傳播因子。
由式(1)中可以看出，常數A 和n 的值決定了接收信號強度和信號傳輸距離的關系。射頻參數A 和n 用于描述網絡操作環境。射頻參數A 被定義為用dBm 表示的距發射器1 m時接收到信號平均能量的絕對值。如平均接收能量為-40dBm，那么參數A 被定為40。射頻參數n 指出了信號能量隨著距收發器距離增加而衰減的速率，其數值的大小取決于無線信號傳播的環境。
