RFID 讀寫器和標簽系統均采用低功耗MCU 芯片PIC16F877A 作為核心控制單元， 以低功耗無線射頻收發器芯片CC2500 為核心配合外圍濾波器和天線等構成系統的通信單元。在讀寫器與標簽進行數據通信的過程中， 通過獲取RSSI(Received Signal Strength Indicator，接收信號強度指示)信號推測出讀寫器與標簽之間的距離，在獲得來自于多個具有固定位置信息的標簽的RSSI 信號后，可以實現對讀寫器的無線定位。實驗結果表明，該系統在室內環境中能夠?qū)崿F(xiàn)較高精度的無線區域定位。
隨著科技的進步和社會經濟的發展，人們對定位服務的要求越來越高，傳統的定位系統已經不能滿足室內定位的需求。GPS 在戶外環境的定位中應用廣泛，但是由于混凝土等障礙物對電磁波的阻擋，它在室內環境中是完全失效的。筆者基于有源RFID 技術，采用PIC 系列單片機PIC16F877A 和TI 公司的射頻收發器芯片CC2500，設計出了一種低成本、低功耗，可以適用于室內環境的無線定位系統。
1 總體設計
RFID 室內定位系統由讀寫器和標簽組成。其中讀寫器按照功能劃分可以分為4 個模塊，如圖1 所示。分別是控制模塊、射頻通信模塊、定位信息顯示模塊、電源模塊?？刂颇K負責控制系統的運行，包括對各種外設的控制，以及完成定位算法的運行等。射頻通信模塊負責數據的收發， 采用ASK 調制方式，實現讀寫器和標簽之間的數據傳輸。定位信息顯示模塊主要是顯示定位目標的信息。電源模塊用來給系統的各個單元提供工作電源。另外，與上位機連接的讀寫器通過RS-232 串口與上位機進行通信， 所以部分讀寫器還帶有串口通信模塊。
圖1 讀寫器系統結構

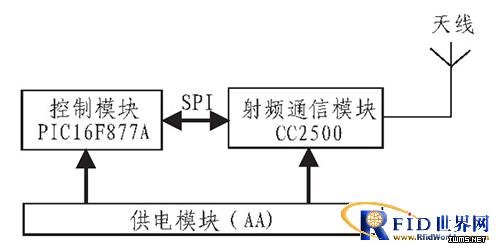

標簽主要由控制模塊、射頻通信模塊、電源模塊組成，如圖2 所示。
圖2 標簽系統結構
控制模塊中的微控制器通過SPI 接口與射頻收發器通信，在控制模塊的統一調度下，讀寫器與標簽節點之間通過無線射頻通信交換信息。在讀寫器的無線信號覆蓋區域內，標簽節點收到來自讀寫器的廣播信號后會處于激活狀態，處于激活狀態的標簽節點會將自己的ID 號發送給讀寫器，然后接收讀寫器的請求命令，將存儲于節點中的信息傳送給讀寫器;或者接收讀寫器的寫命令，將來自讀寫器的信息寫入自己的存儲器中。
2 系統硬件設計
2.1 控制器部分
在系統設計中，考慮到系統的功耗、成本及性能等要求，選擇Microchip 公司的PIC16F877A 作為系統的微控制器。
PIC16F877A 是一款具有RISC 結構的16 位高性能單片機，內部集成了一個在線調試器(In-Circuit Debugger)，可以實現在線調試和在線編程。擁有35 條單字指令，8k×14 個字節的FLASH 程序存儲器，368×8 字節的RAM，8 級硬件堆棧，內部看門狗定時器，低功耗休眠模式，高達25 mA 的吸入/拉出電流， 外部具有3 個定時器模塊， 擁有10 位多通道A/D 轉換器，通用同步異步接收/發送器等功能模塊。它具有功耗低、驅動能力強、外接電路簡潔等特點，同時具有哈佛總線結構、尋址簡單、指令條數少等優點。
微控制器模塊主要由PIC16F877A 單片機及其外圍電路組成。其電路原理圖如圖3 所示。在讀寫器系統在中，PIC16F877A 的RB0~RB3 及RC7，RD4~RD7 用作向顯示模塊發送顯示數據的通信接口;OSC1 和OSC2 擴展外部時鐘電路;PIC16F877A 單片機通過SPI 接口設置CC2500 的工作參數并與CC2500 交換數據。
