一、系統需求及總體建設目標
1、礦山車輛安全運輸管理需求
煤炭行業中如何確保煤炭的計量準確，運輸安全，保證煤炭在場區內外不受損失成為各大煤炭企業迫切需要解決的難題。
各煤炭企業往往有著以下方面需求：
1) 能夠嚴格管理煤炭料場運輸車輛，確保實時掌握煤炭料場內外及行駛線路中相關運輸車輛的實時情況(如：是否為合法車輛，杜絕套牌車輛，系統時時追蹤及記錄礦山車輛的進場、出場時間、稱重情況、行進線路是否符合規定等等)。
2) 能夠監控地衡(地磅)的運行情況。煤炭物料運輸時，通常采用地衡按照“毛重-皮重”的方式對散裝物料進行稱重。能對車輛進行唯一性標識和自動識別。能從管理軟件上自動掌握物料的運輸和庫存數據，同時，防止“一車二過、大車過毛小車回皮”等不法行為。
3) 能夠使計量網絡管理系統與地磅稱重系統無線對接，能形成智能化的管理系統最佳。自動地磅中自動獲取數據，時時反饋中心服務器，與采購、庫存和生產等各部門建立銜接，形成完整的計量終端系統，最大程度上優化企業內部的管理流程，加大工作效率。
4) 能夠提供遠程查詢監控系統，便于相關人員通過Web瀏覽器方式或其他方式，隨時對某一個煤炭物料車輛進行監控和追蹤。
2、建設目標
利用先進的RFID無線射頻產品配合物聯網技術上的解決方案，對相關運輸車輛進行有效管理，最終目標是：實現高效、可靠的管理平臺，實時掌握礦山企業的煤炭運輸狀況，提升企業對于煤炭運輸?shù)墓芾硭?，防范人為的管理漏洞和企業財產損失。
二、總體方案設計
2.1方案思路
2.1.1 采用RFID技術對相關運輸車輛進行管理
主要包括以下部分：
標簽啟用和發卡，與相應車輛進行數據庫信息捆綁登記。
車輛進出入識別
通過地磅，煤場，關鍵點路線識別
利用手持設備或車載設備進行車輛稽查
2.1.2 通過網絡技術實現本地和遠程管理
(1)架設有線網絡或無線網絡，使網絡覆蓋整個料場的作業區，所有作業數據可以通過固定式RFID讀寫器實時進行傳輸。固定式RFID讀寫器具有接受作業指令、確認作業位置與作業物料是否準確、返回作業實況等功能。
(2)通過數據庫和計算機網絡實現作業點的數據交互，可以實現遠程即時查詢、統計、匯總各作業點的作業信息，并生成各種報表。
2.2業務流程
針對目前業務管理方面存在的弊端，采取多種先進技術，我方提出了新的業務流程，可以從根本上彌補了管理方面的漏洞、優化業務流程，提升管理水平，提高工作效率。業務流程如下圖：

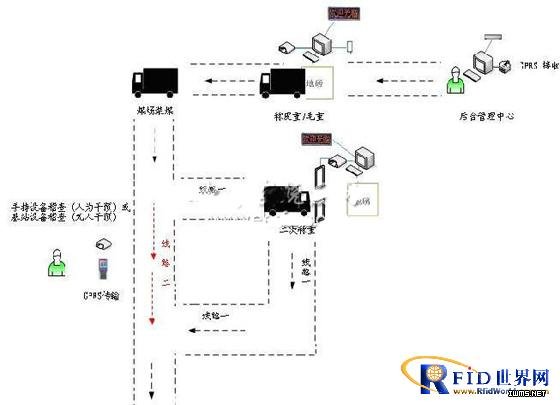

圖 2-2 煤炭運輸車整個作業流程
(1)標簽發行：煤炭運輸車輛車主通過后臺管理中心標簽發行處領取RFID電子標簽(分為整隊發行和現場發行兩種情況)。運輸車輛需提供計量號、車牌號碼信息、車輛類型、身份信息等，系統錄入計量號、車牌號碼、司機相關信息。給車輛配備的電子標簽作為日后合法運輸?shù)V產的唯一身份信息載體。
(2)煤炭運輸車輛進入煤場時的首次稱重：讀寫器自動識別車內電子標簽是否合法。對未檢測到電子標簽的車輛進行人工盤查，防止不合法運輸車輛私自運輸煤炭;若檢測到車輛內有合法授權的電子標簽時，車輛方可進入地磅稱重，同時記錄車輛進場時間、毛重皮重等稱重數據和稱重時間;若檢測到車輛內有電子標簽而未經授權的車輛，讀寫器會自動啟動報警裝置，進行報警，通知相關管理人員進行處理，直至問題排除。
(3)運輸車輛入場裝煤及二次稱重：合法煤炭運輸車輛進入煤場裝煤，完成裝煤后，車輛進入二次稱重場稱重，讀寫器同時記錄車輛進場時間、離場時間、運煤車總重量及運煤重量;在運輸車輛裝煤結束后，有些合法車輛并未按照相關規定進入二次稱重場，而直接沿大道駛?cè)?，給企業和國家造成極大經濟損失，在充分考慮各種因素后，設計了在運輸?shù)缆返姆植砺房诎惭b固定式讀寫器或者手持式讀寫器進行稽查，在系統中形成車輛行駛軌跡，方便查閱(固定設備或者手持設備稽查到經過此處的相關合法車輛后，通過GPRS或者其他方式傳到后臺)，以防止合法運煤車偷盜國家或企業的煤炭資源。
