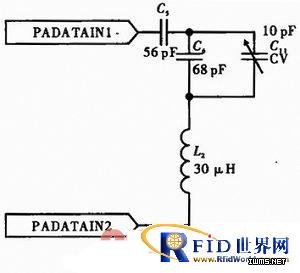

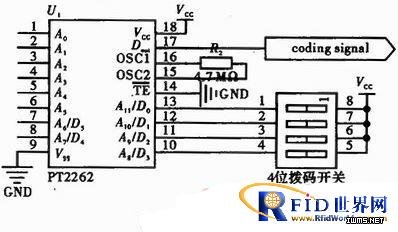

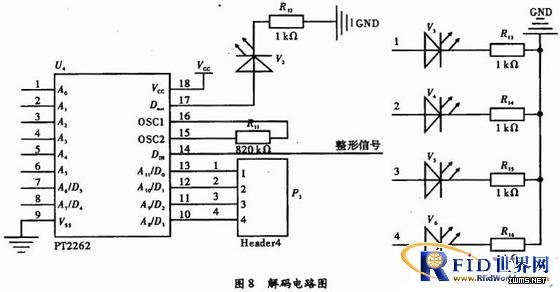

采用PT2262和PT2272進行編解碼。PT2262最多可有6位(D0-D5)數據端管腳，設定的地址碼和數據碼從17腳串行輸出，編碼芯片PT2262發出的編碼信號由地址碼、數據碼和同步碼組成一個完整的碼字，地址碼和數據碼均使用寬度不同的脈沖來表示，兩個窄脈沖表示“0”;兩個寬脈沖表示“1”。在通常使用中，一般采用8位地址碼和4位數據碼，此時PT2262和PT2272的第1～8腳為地址設定腳，有3種狀態可供選擇：懸空、接正電源、接地狀態，3*為6 561，所以地址編碼不重復度為6 561組，只有發射端PT2262和接收端PT2272的地址編碼完全相同，才能配對使用。解碼芯片PT2272接收到信號后，其地址碼經兩次比較核對后，VT腳才輸出高電平，以確認是否接受正確。與此同時相應的數據腳也輸出與PT2262相對應的電平信號，即一旦地址匹配，PT2262與PT2272所有引腳的電平均相同。PT2262將數據位設置的并行數據以一定的電平方式串行輸出，控制應答器部分的負載變化，以達到負載調制的作用。而通過負載調制并通過耦合線圈反饋到應答部分的信號，經包絡檢波及處理后為較規則的高低電平信號，PT2272可直接對其進行解碼。編碼電路如圖7所示，解碼電路如圖8所示。兩個芯片的振蕩電阻必須匹配，否則接收距離會變近甚至無法接收。
2.2 應答器部分電路設計

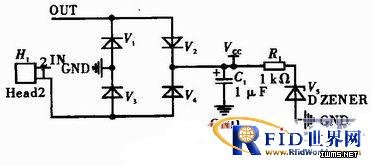

采用基本的二極管搭建橋式全波整流電路，以獲取足夠高的電壓供給后級使用。其電路如圖9所示。

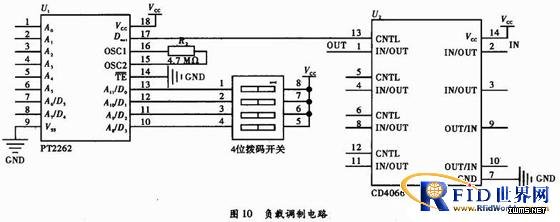

采用CD4066模擬開關，用PT2262編碼后的信號控制模擬開關開啟。當模擬開關開通時，其等效阻值較小，相當于次級線圈的反射阻抗較小，次級線圈的反射阻抗并聯到讀寫器線圈上，與其共同組成丙類功放的輸出阻抗，從而使諧振頻率偏移，丙類功放輸出失諧，且輸出電壓減小;而模擬開關關閉時模擬開關相當于開路，次級線圈的反射阻抗過大，反射阻抗發生變化，使讀寫器線圈電壓升高。在讀寫器端可通過檢波方式檢測輸出電壓變化，從而得到應答器的解調信號。電路設計如圖10所示。
3 系統測試
對于功率的測試可直接采用萬用表測量各測試點的電壓和回路電流，再由P=U×I計算出功率，算得最大消耗功率為365 mW。將兩耦合線圈從近及遠的移動，觀察閱讀部分識別指示燈的亮滅，查看最遠可識別的距離，然后用直尺測量此間距，得出最大識別距離為12 cm。利用雙蹤示波器，分別檢查編碼發射部分的發射信號和閱讀器部分的解碼信號，可明顯看出發送數據與接收數據及數據延時的效果。通過測試指示燈的亮滅情況，記錄10 cm內識別正確率為95%，響應時間<1 s。
4 結束語
本射頻識別裝置采用負載調制方式、電路簡單、工作可靠，且有效提高了能量的利用率。同時采用編、解碼芯片，使系統的功耗大幅降低，其芯片本身有較強的抗干擾能力，使系統可靠性顯著提高。閱讀器采用丙類功率放大電路，效率較高，在系統總功率的限制下仍可提供充足的功率給應答器，使閱讀器與應答器之間的通信距離得以保證?？傮w上，本裝置的識別距離可達10 cm，準確率達到95%，且識別響應時間<1 s。
